2액형 토출기란?
두 가지 액체 성분을 정밀하게
계량, 혼합, 그리고 토출하는 장비입니다.
주로 폴리우레탄(PU), 실리콘, 에폭시,
접착제, 발포 수지 등의 재료를 사용하는
산업에서 필수적인 역할을 합니다.
이 장비는 두 가지 성분(A제, B제)을
정확한 비율로 배합한 후,
균일하게 토출하여 최적의
물성을 구현하는 것이 핵심입니다.
정확한 계량과 균일한 혼합이 필요한 공정에서는
수동 배합보다 자동화된 2액형 토출기를
사용하여 생산성을 높이고
품질을 일정하게 유지할 수 있습니다.
본 장비는 IP DOSING MACHINE 입니다.
중량 400kg,
1560(W) × 1000(D) × 1990(H)
PLC 중앙제어,
380V 3상 전압 사용
혼합비 100 : 25 ( 4 : 1 )
본 징비는 Gear Pump 압송하는 시스템으로써
Drum(200L) > Tank > 정밀정량 Gear Pump
> Valve > Mixer Housing
토출하는 방식입니다.

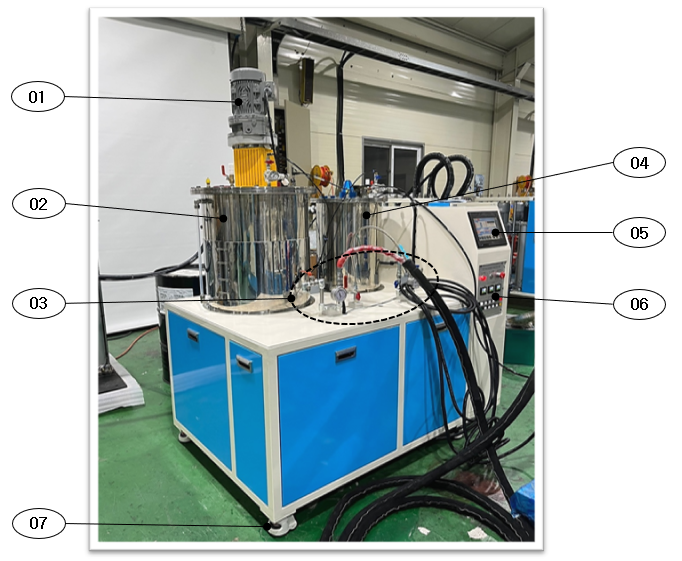

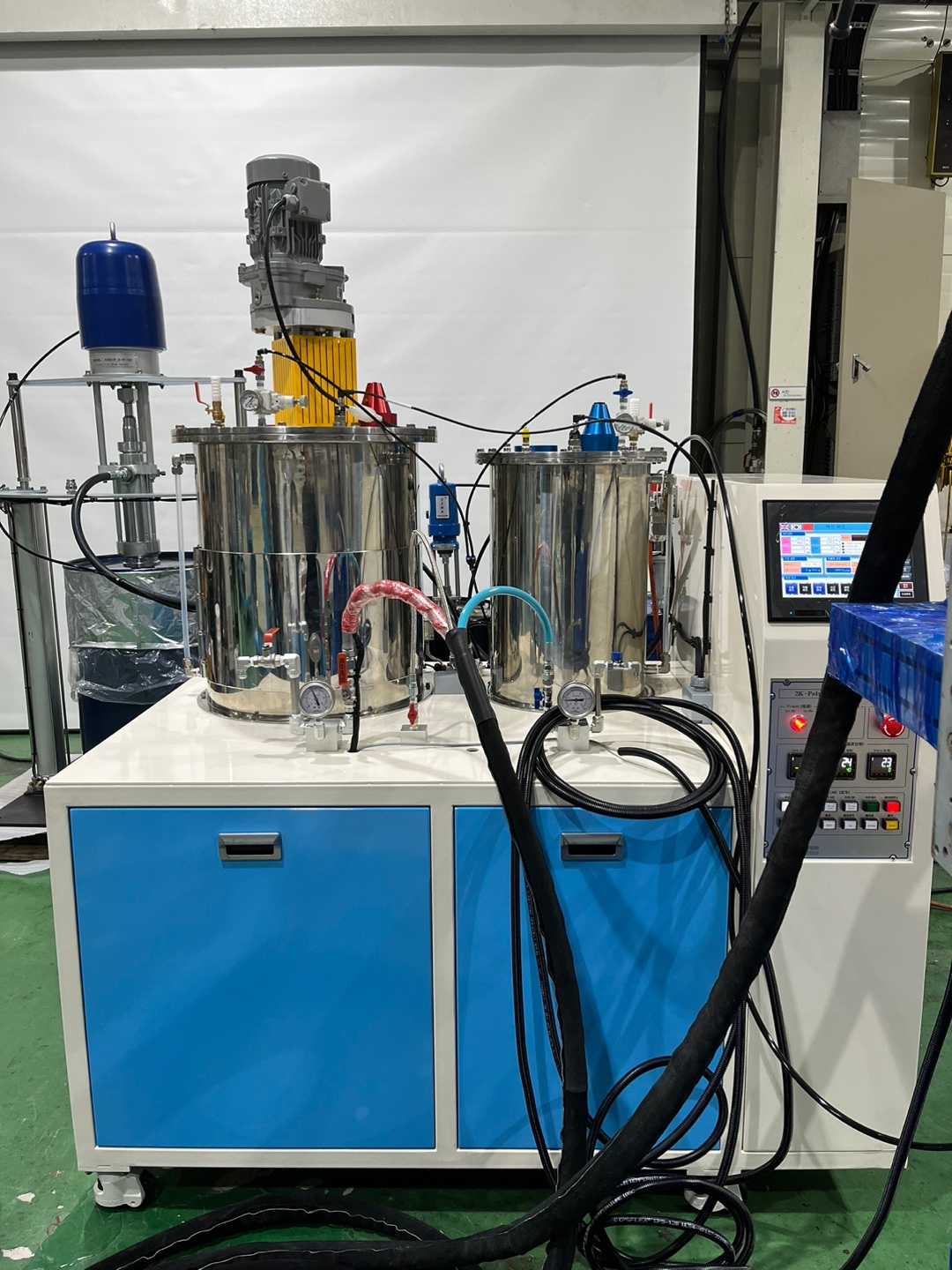

<< System Name >>
1) Resin Agitator
2) Resin Tank (100L)
3) 계량 Part
4) Hardener Tank (50L)
5) Touch Screen
6) Main 조작 버튼
7) Caster
< Resin Tank Part >
1) 소음기
2) 정밀 레규레이터
3) 상/접점 센서
4) LED Lamp
5) Window
6) 안전변
7) 하/접점센서
< Hardener Tank Part >
1) 안전변
2) 상/접점센서
3) 정밀 레규레이터
4) 소음기
5) LED Lamp
6) Window
7) 하/접점센서
< Resin Drive >
1) Gear Pump (100cc)
2) Coupling (inside)
3) Safety Cover
4) Reducer
5) Servo Motor
< Hardener Drive >
1) Gear Pump (30cc)
2) Coupling (inside)
3) Safety Cover
4) Reducer
5) Servo Motor

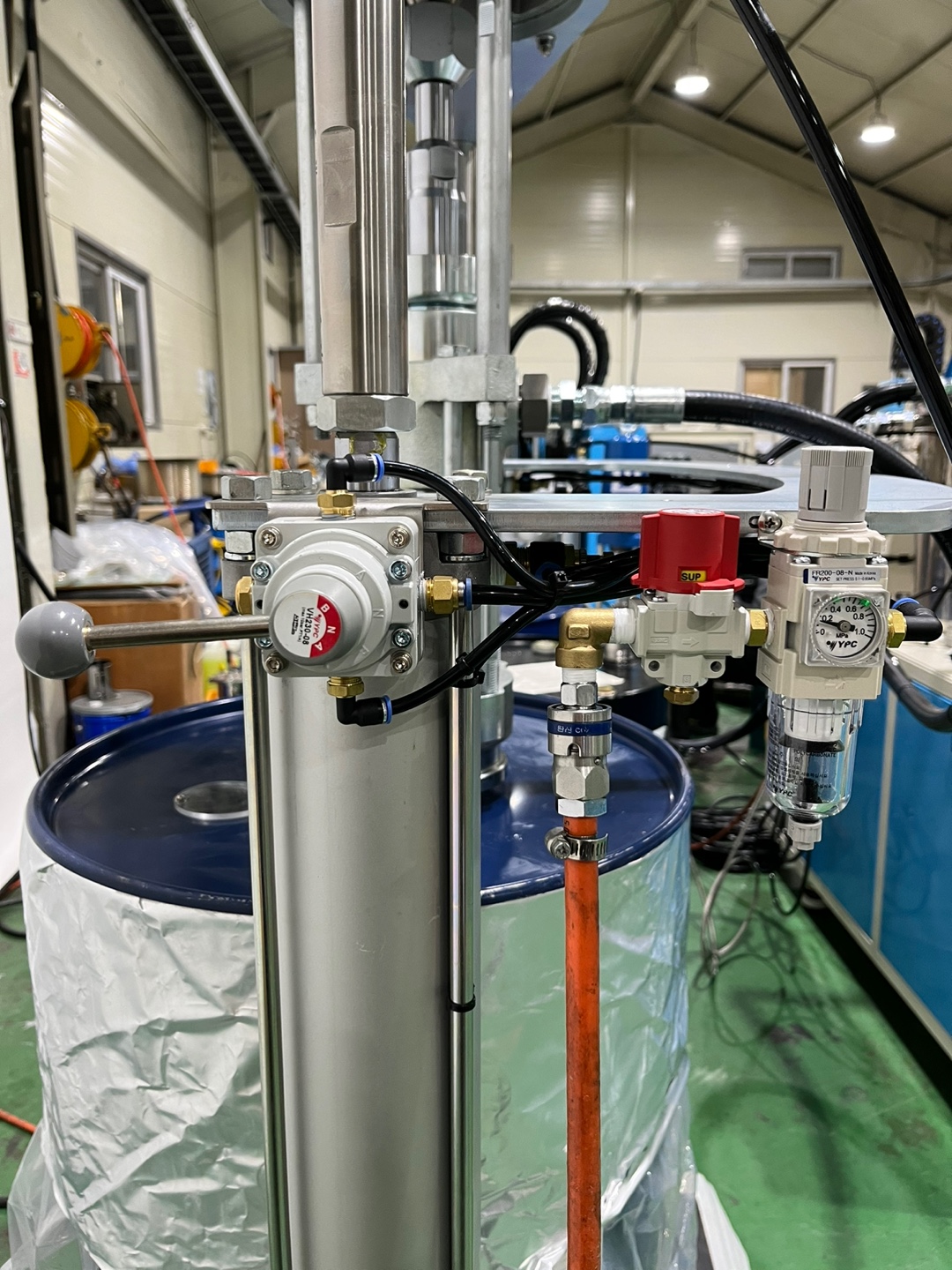

< 주제_200L 엘리베이터 시스템(이송펌프) >
1) A(주제) 원료 이송펌프
2) 압력조절 레규레이터
3) Up/Down Guide Support
4) Up/Down Handle
5) 엘리베이터 실린더
6) 원료 이송호스
7) 200L 원료 캔통
8) Speed Air Control 피팅
< 경화제_200L(이송펌프) 2:1 >
1) B(경화제) 원료 이송펌프
2) 압력조절 레규레이터
3) 원료 이송호스
4) 200L 원료 캔통
< 세정제_200L(이송펌프) 32:1 >
1) 세정제 원료 이송펌프
2) 압력조절 레규레이터
3) 200L 원료 캔통
4) 원료 이송호스

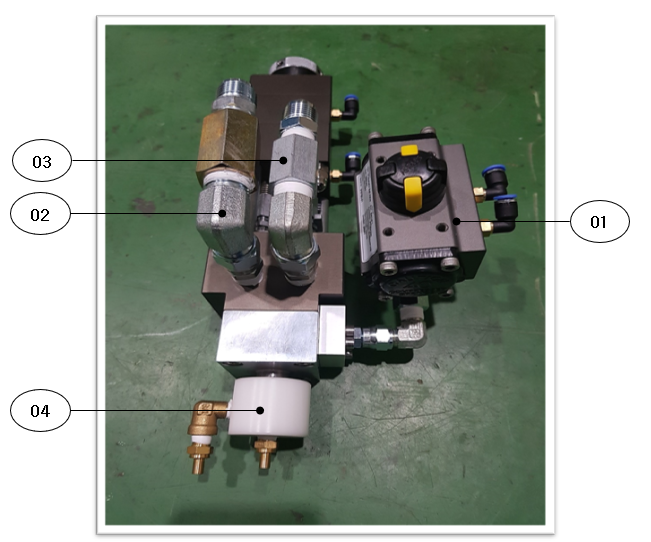

< Valve Part >
1) 세척밸브(액추에이터)
2) 주제 호스연결닛뿔
3) 경화제 호스연결닛뿔
4) 계량캡
< Mixer Nozzle >
1) Multi Nozzle
2) Mixer Element
3) Mixer Housing
< Tank부 >
1) Agitator Motor
2) Precision Regulator
3) Upper Sensor
4) Tank
5) SUS Band Heater
6) Window
탱크부에서 충분히 교반, 히팅해줌으로서
액상의 점도를 떨어뜨립니다.
(밴드히터)
상한센서로 인해 원활한 액상충진 및
작업시간 단축을 도와줍니다.
정밀 레귤레이터로 탱크 내
일정한 에어 공급이 가능합니다.
고압력/고진공에 견디는
SUS 재질로 제작되었습니다.
투시창을 통해 육안으로 손쉽게
액상 잔량을 확인 가능합니다.
< 정량 Gear Pump >
(자체 생산제품)
SKD11의 고주파 열처리를 사용하여
내구성이 매우 강합니다.
정밀 Gear가 맞물려 회전하기 때문에
수지의 정량만 토출됩니다.
Gear Housing이 무 Seal Type이어서
반영구적 사용이 가능합니다.
Gear Pump 사양
분당유량 : 100cc
온도 : max. 350℃
입구압력 : max. 250kgf/cm²
점도 : max. 1,000,000cps
출구압력 : max. 300kgf/cm²
회전수 :10~40min
압력차 : max. 200kgf/cm²
펌프 자체 허용 오차 0.5%의
정밀정량 토출 제어가 가능합니다.
기어부는 내구성이 강한 재질을
사용하여 유지비를 절감하였습니다.
SUS316 테프론 사용으로
경화 및 고착방지 설계되었습니다.
펌프용량 증가로
흡입력이 우수하며,
특수 Seal을 적용하여
누수문제를 해결하였습니다.
< Main Frame >
약 400kg의 저중량 설계로
이동 및 현장 작업성을 고려하여 제작되었습니다.
1) Control
조작이 편리한 콘트롤
2) Front Cover
내부를 손쉽게 열 수 있는 여닫이 방식
3) 사각파이프
50×50×2.3t의 각파이프로 연결되어 견고함
4) Caster
현장 자동화 라인에 손쉽게 이동 가능한
충격 흡수형 브레이크 바퀴
< Air Regulator Ass'v >
알곤가스를 사용하지 않고
콤프레셔의 공기압으로만 사용하여
안전사고 위험에 노출되지 않습니다.
1) 메인에어 밸브
메인 에어공급 Close/Open을 합니다.
2) 필터
콤프레셔로 만들어진 압축공기의
수분과 불순물을 제거합니다.
3) 압력게이지
현재 압력의 상태를 나타냅니다.
4) 레규레이터
공기의 압력을 조절합니다.
사양
* 보증내 압력 : 1.5MPa
* 최고 사용 압력 : 1.0MPa
* 설정압력범위 : 0.05~0.7MPa
* 여과도 : 5㎛
* 케이스 재질 : 폴리카보네이트
< 밴드히터 (SUS Band Heater) >
점도를 낮추기 위한 장치로,
일정 점도를 유지하여
믹싱 불량을 방지합니다.
온도제어 ±1% 내에서
컨트롤이 가능한 센서가 장착되어
정확한 온도유지가 가능합니다.
탱크 표면에 직접 부착합니다
원터치 방식
< 압력센서 >
(모델 : EPI8287)
뛰어난 정확성과 내구성으로
공압 및 유압 신호를 전기적 신호로
변환하여 모니터링 및 프로세스 제어에 사용합니다.
미디어 압축 공기, 중성 유체 또는
자체 윤활 유체에서 사용합니다.
적용분야 :
유공압시스템, 유압프레스, 펌프 압력제어,
콤프레서, 냉각장비, 프로세스제어

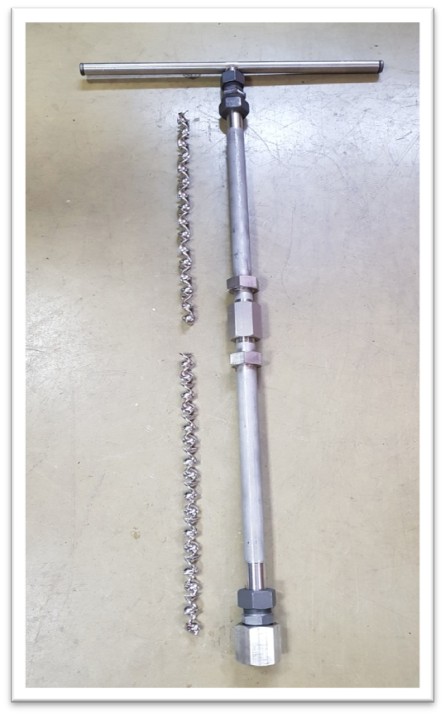

< 믹서하우징 (엘라멘트) >
주제, 경화제의 액상
저점도(100CPS) ~ 저점도(1,000,000CPS)
적용 가능합니다.
호닝 SUS로 가공되어
내경의 조도가 좋으며
유속의 흐름이 우수합니다.
일체형 또는 분리형으로 나눠주어
액상을 충분히 Mixing시켜줍니다.

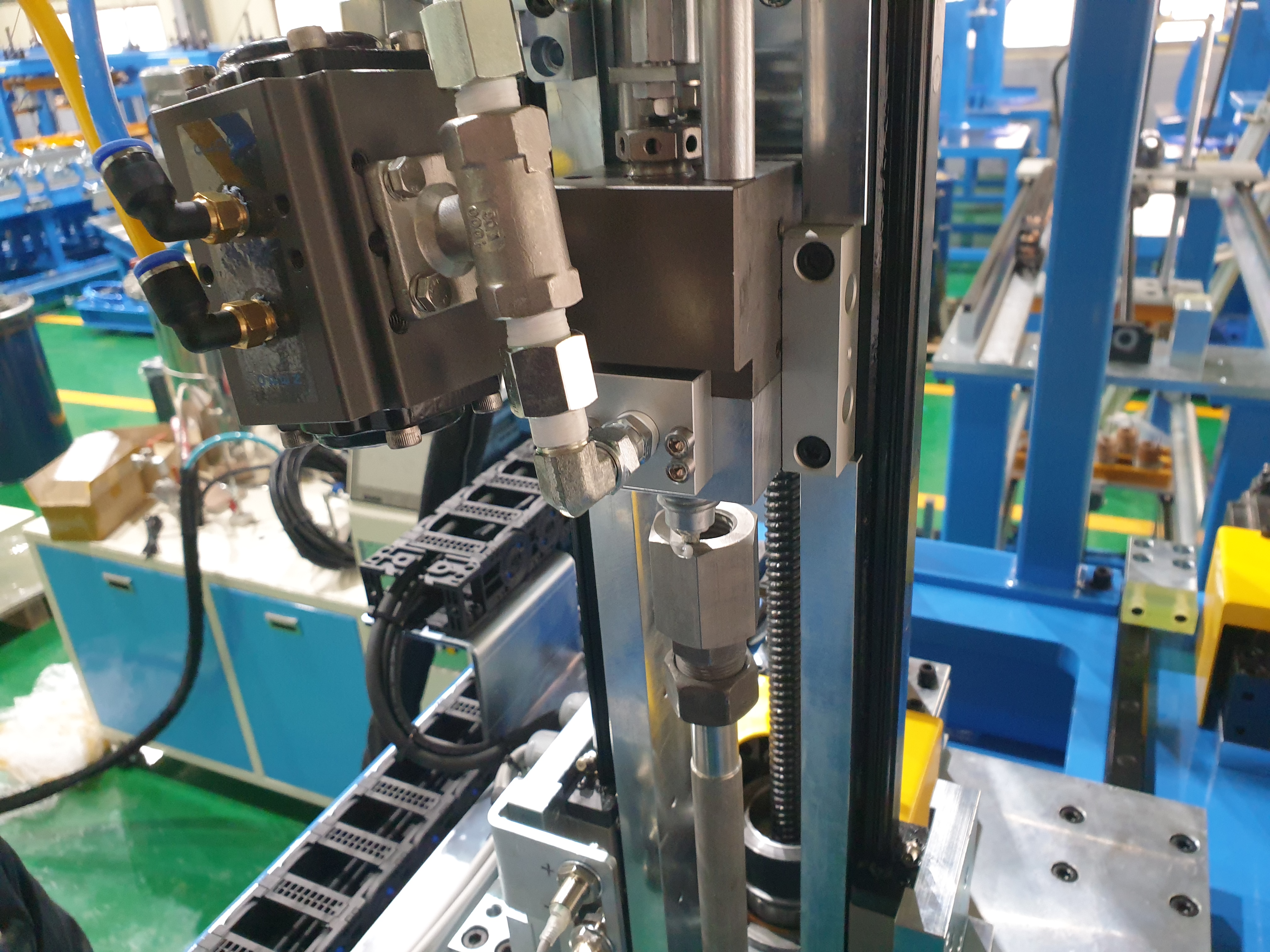

< Twin Gun Valve (토출부) >
1) Twin Gun Valve
2) 계량비율 캡
2액형 원액은 밸브에서 완전 분리되어
Mixer Housing(엘라멘트) > 멀티노즐 > 토출
분해조립이 용이하여 유지보수가 쉽습니다.
Mixer Housing 믹싱 방식으로
혼합비 편차 ±1% 이내,
혼합비 100 : 25
Air 차단 시 사동 잠금 기능,
개별 동작으로 테스트 간편화
손쉬운 비율체크가 가능합니다.

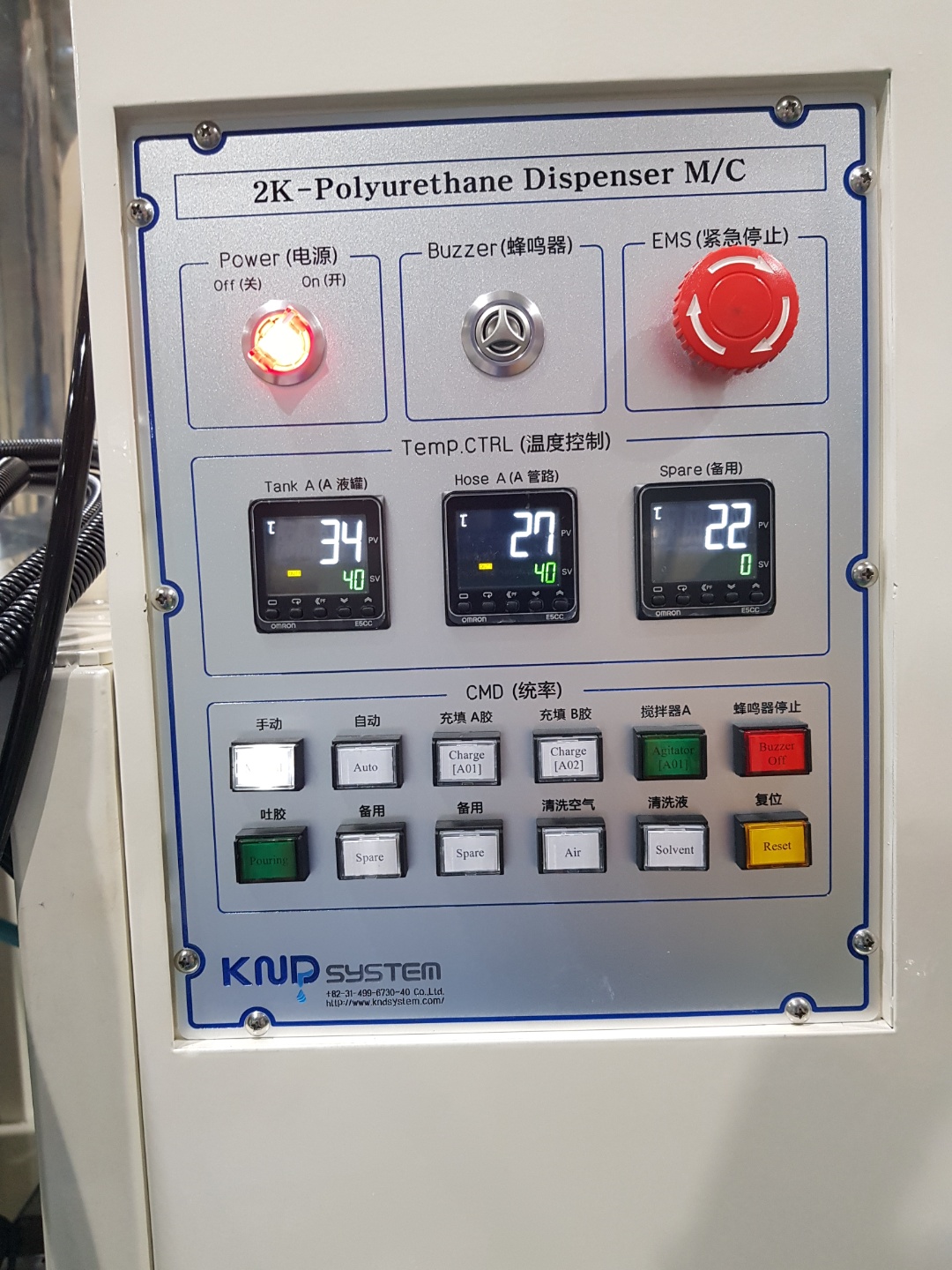

< Controller >
10 inch Touch Screen
토출압력, 탱크온도, 서보제어,
토출속도조절, 시간 모니터링 등
기계 동작 시 모든 상황을
제어부에서 조작합니다.
