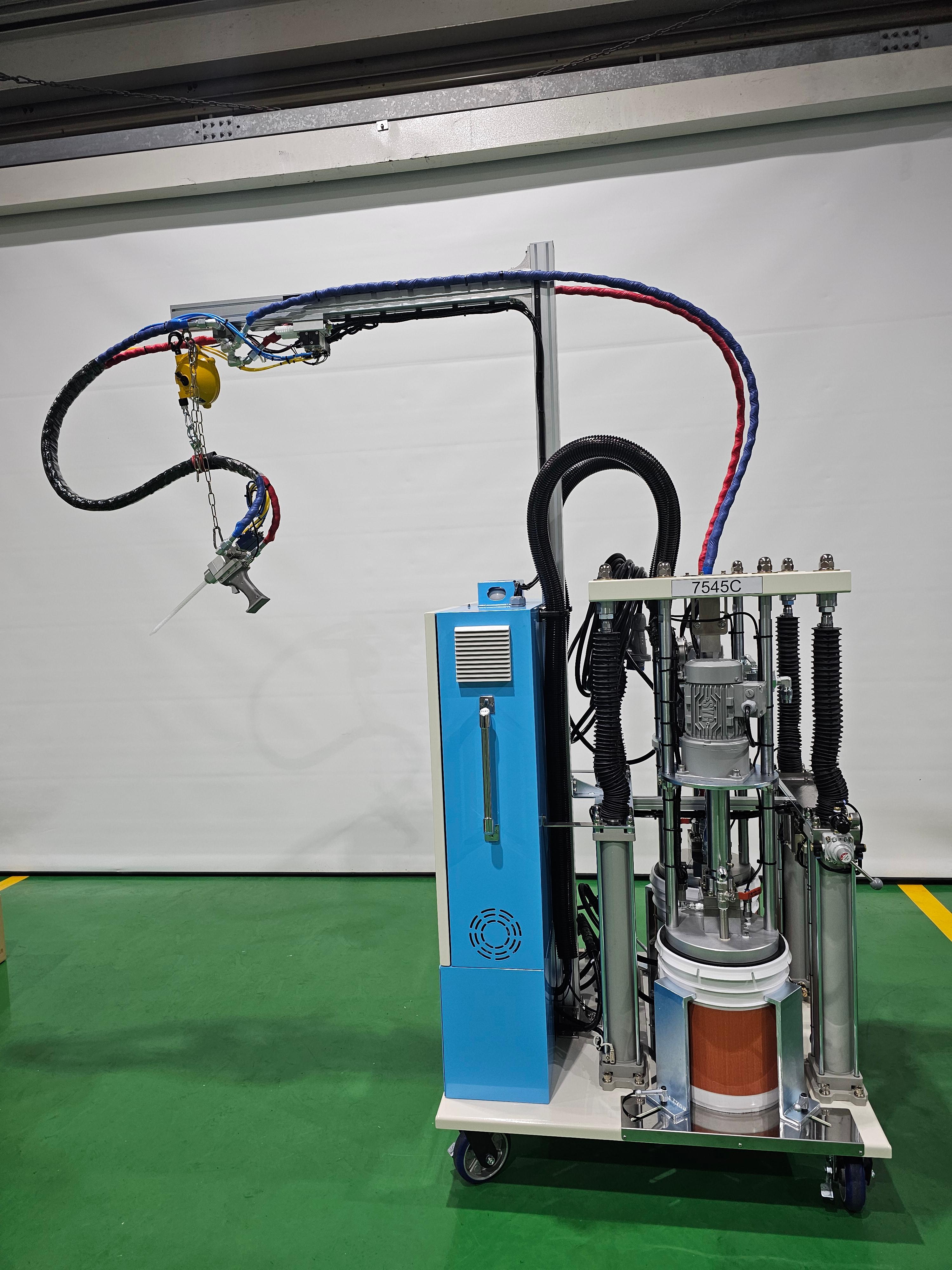

[KNDSYSTEM] 20L Silicone Drum Pumping System





2액형 실리콘 디스펜서 시스템의 특징,

기포 제거, 기어펌프 적용 등 핵심 기능과

산업용 활용 장점을 소개합니다.







(주)케이엔디시스템 은

산업 전반에 걸쳐 사용하는



토출기, 1액형토출기, 2액형토출기,

에폭시•우레탄•실리콘 자동혼합토출기

충진기디스펜서, 자동화설비제작, 발포기, 주형기,

MOCA우레탄장비, 주형기, 데스크탑로봇디스펜서,

악세서리, 스테틱믹서, 컨베이어, 가스켓포밍기 등



다양한 액체 정량 토출장비를 설계•생산하여

국내외 다양한 기업의 생산성을 높이는 데

기여하고 있습니다.





이메일

sephiago@hanmail.net



전화문의

본사 공삼일-사99-육730

H.P 공일공-오495-육575



























정량 토출기는 오늘날 전기, 자동차, 건축 산업 등

다양한 분야에서 중요한 역할을 수행하고 있습니다.



특히, 액체의 점도와 혼합 비율이 제품 품질에

직접적인 영향을 미치는 실리콘, 에폭시 등의

소재를 사용하는 경우,

정밀한 제어 시스템이 요구됩니다.















본 장비는 Gear Pump로 압송하는 방식으로



Up/Down Cylinder

⇾ 정량 Gear Pump

⇾ 토출밸브(KV500ST)







중량

230kg



외관치수

W1000 x D897 x H1660



스테틱믹서(일체형)

￠12.7 x 30단



토출량

195cc(50Hz)



토출 펌프 모터

A(Resin) VT/400W/75:1

B(Hardener) VT/400W/75:1



저장 Drum

A 20L / B 20L



Up/Down Cylinder

A/B TCDA2G80 - 500J - A54K



Gear Pump

A : K-Bass(30cc/rev) / B : K-Bass(30cc/rev)



Pressure Sensor

A : 160bar / B : 160bar



토출 호스 길이

A : PT 3/4”(3Wire) – 5M / B : PT 3/4”(3Wire) – 5M



사용 공기 압력

6Kg/㎠ 이상



제어방식

인버터 방식 / 중앙제어



사용전압

380V 3상(트랜스 사용)



혼합비율

A:B = 100:100







< 장비 명칭 및 설명 >

① Alarm Lamp

② Touch Screen

③ Switch Bottom

④ Control Box Handle

⑤ Caster - 6" M/C

① Resin Hose

② Harener Hose

③ Resin Pressures Gauge

④ Hardener Pressure Gauge

⑤ Resin Up/Down Handle

⑥ Hardener Up/Down Handle

⑦ Resin Elevator Part

⑧ Hardener Elevator Part



① Gear Motor / 75:1 (주제&경화제)

② Coupling (주제&경화제)

③ 5G/L_20L Liquid (주제&경화제)





① Twin Gun Valve(KV-500ST) Handle

② Handle

③ Mixer Cap

④ Mixer Housing(Mixer Element( ⌀12.7×30단)













1. 사용자 중심 제어 시스템



본 장비는 전면 제어 패널과 7인치 터치스크린을 통해

사용자가 손쉽게 제어할 수 있도록 설계되어 있습니다.

주요 기능으로는 전원, 알림해제, 비상정지(EMG),

주제/경화제 선택 스위치, POURING 스위치가 있습니다.







2. 안전성과 유지보수성 강화



비상정지버튼과 알람 시스템을 통한

즉각적인 대응이 가능하며,

토출 시 압력값을 실시간으로 모니터링할 수 있어

이상 상황 발생 시 빠른 대처가 가능합니다.









3. 고정밀 기어 펌프 적용으로 정량 제어



기어 펌프는 정밀한 이송과 일정한

유량 유지에 매우 적합한 구조로, SKD11 재질과

고주파 열처리로 내구성을 극대화하였습니다.

분당 0.2~8L의 유량을 안정적으로 유지하며,

최대 350℃의 고온 환경과 300kgf/cm²의

고압 조건에서도 정량 토출이 가능합니다.







4. 3단계 기포 제거 공정으로 제품 품질 향상



기초 제거는 액체 정량 토출 시스템에서

매우 중요한 공정 중 하나입니다.

이 장비는 인덕트 상부 및 호스 내부,

그리고 토출 라인까지 총 3단계에 걸친

벤트 밸브를 통한 기포 제거 절차를 도입하여,

기포로 인한 품질 변질을 방지합니다.







5. 토출 정밀도 향상을 위한 계량 테스트 기능



정량 토출 정확도를 높이기 위해 연속 5~6회

계량 테스트를 실시할 수 있으며,

제어부의 셋팅값을 통해 주제 및 경화제를

안정적으로 토출할 수 있습니다.









6. 내구성과 신뢰성을 겸비한 설계



내압 및 방수 성능(IP-67) 인증을

받은 압력센서(MP-20)는

세라믹 압력셀과 스테인리스 재질 적용으로

긴 수명과 안정적인 작동을 보장합니다.

이는 장기간 사용 시 유지보수 비용

절감에도 기여합니다.











---









저희 케이엔디시스템은

고객의 니즈에 맞는 꼼꼼한 설계와

빈틈없는 유지 보수 기술 지원을 약속드립니다.





21년 업력의 노하우가 담긴

우수한 품질과 완벽한 성능의 장비를 원하신다면

(주)케이엔디시스템 으로 전화주세요!
