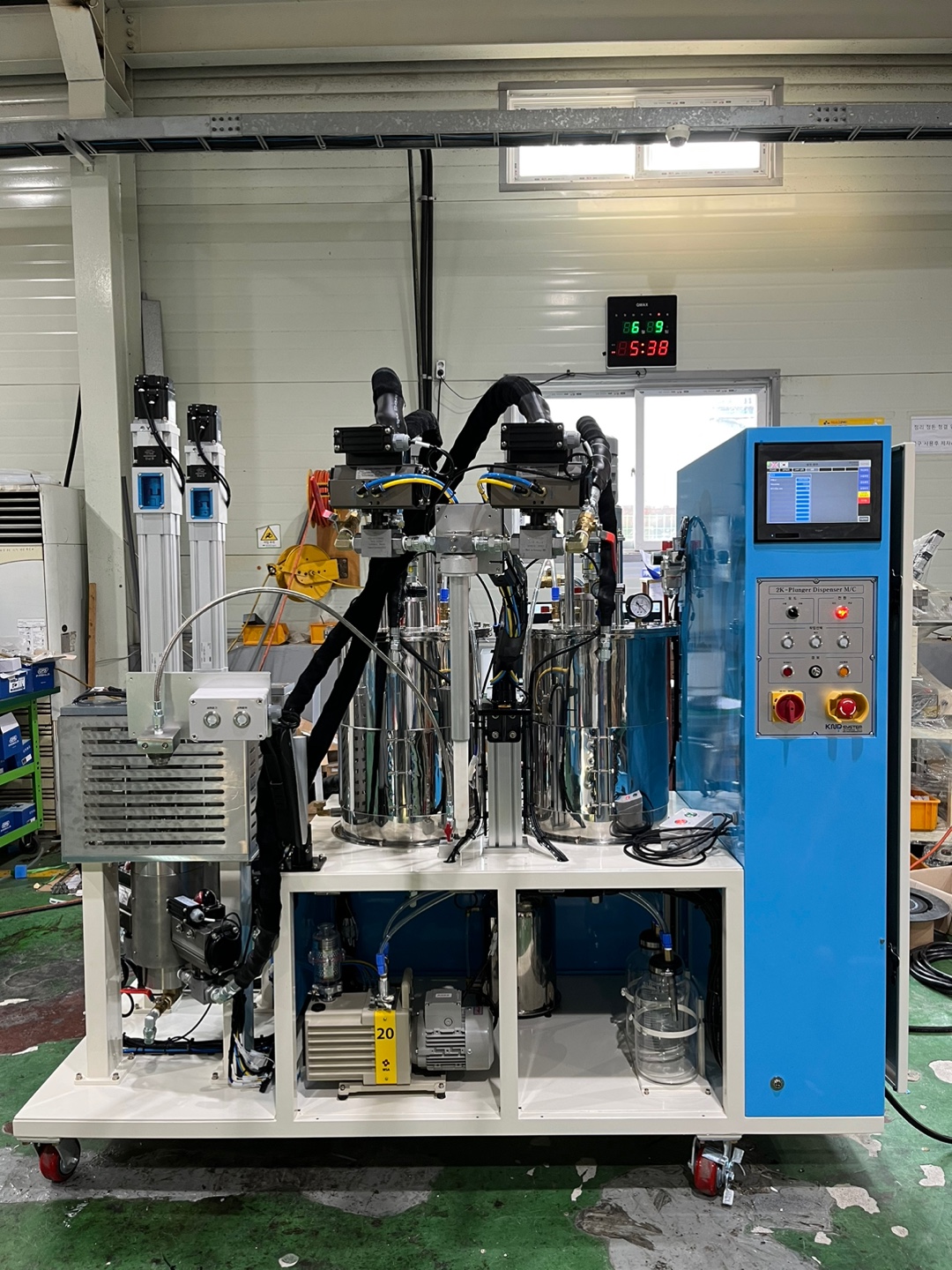

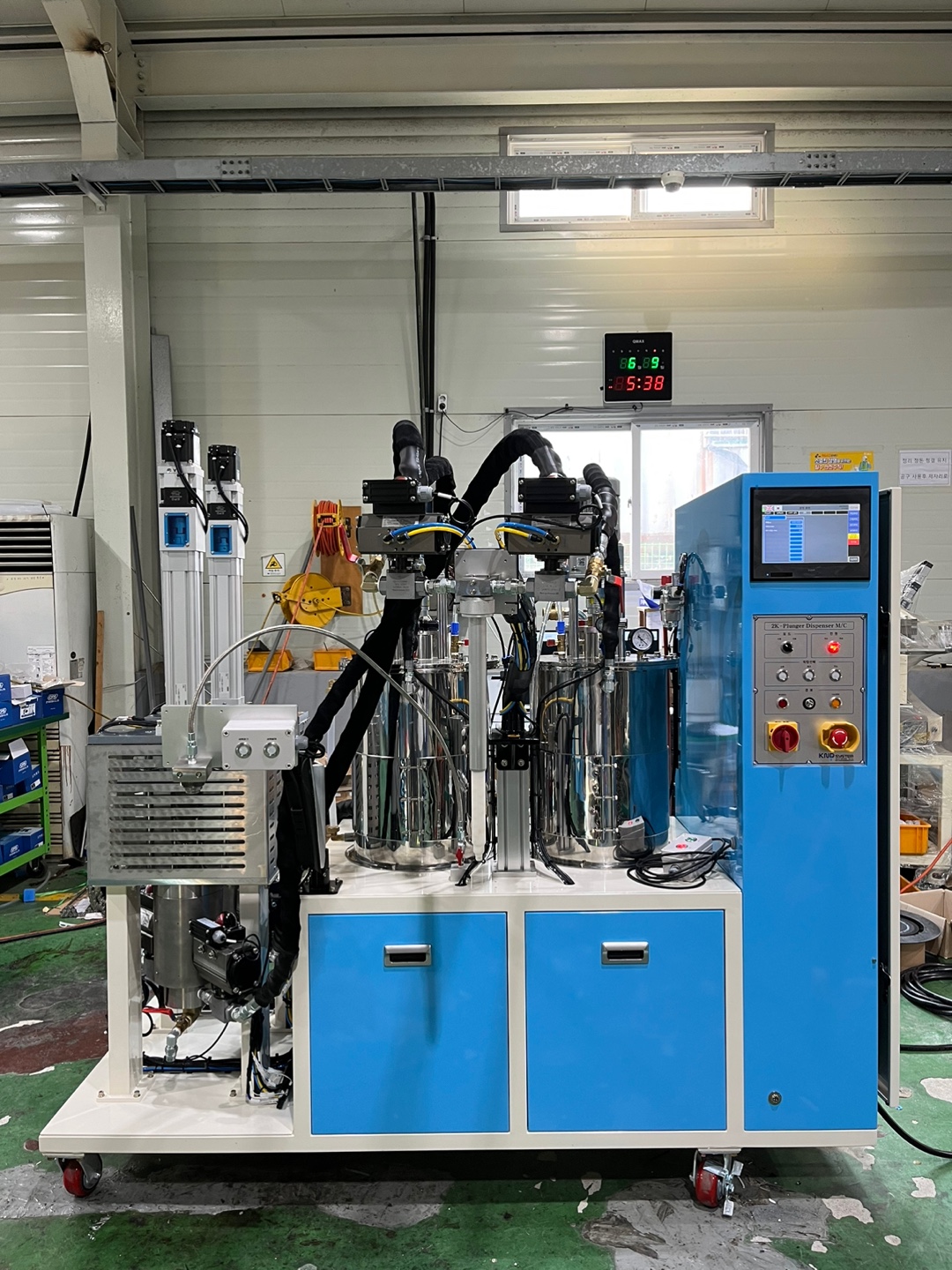

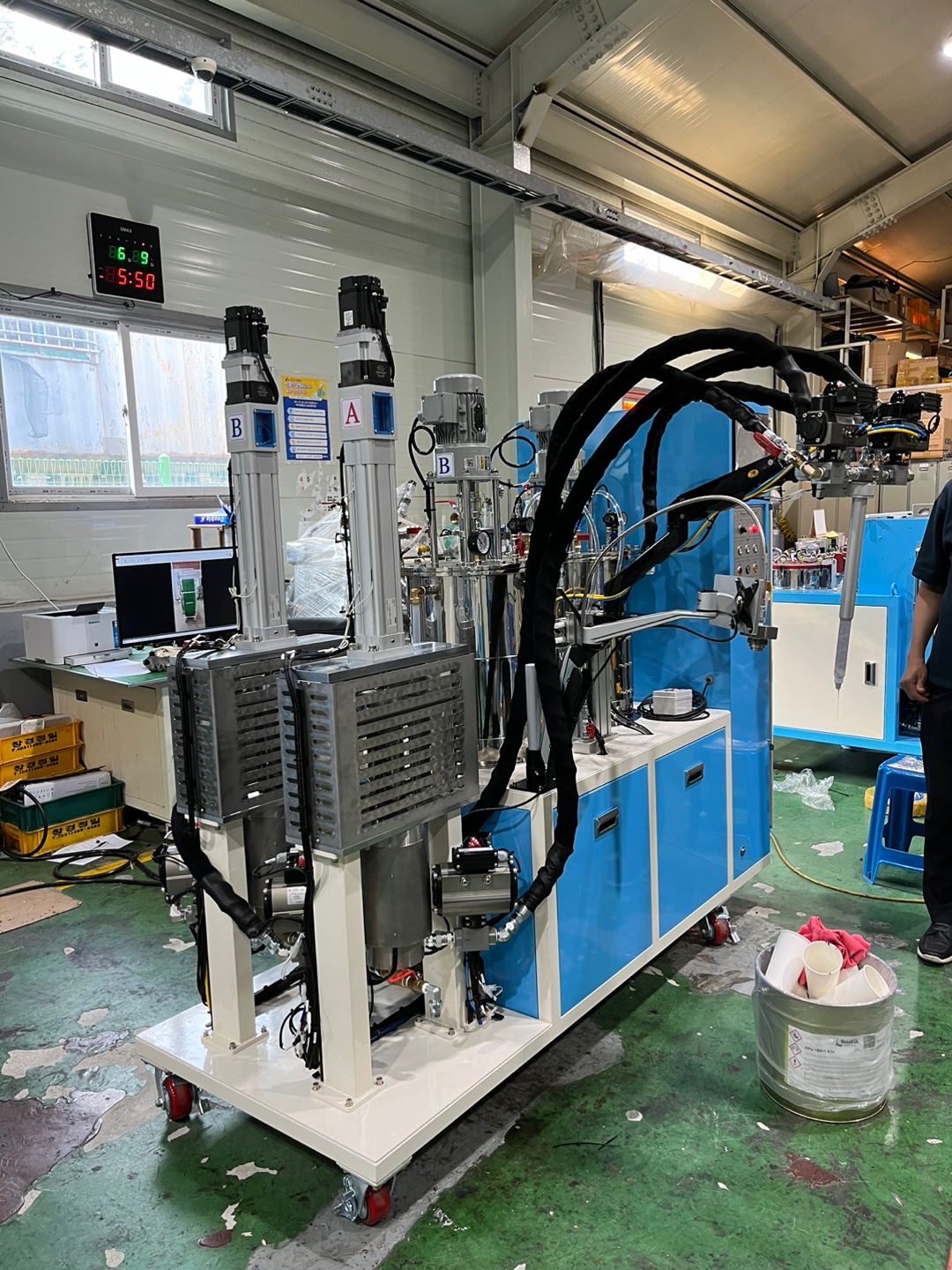

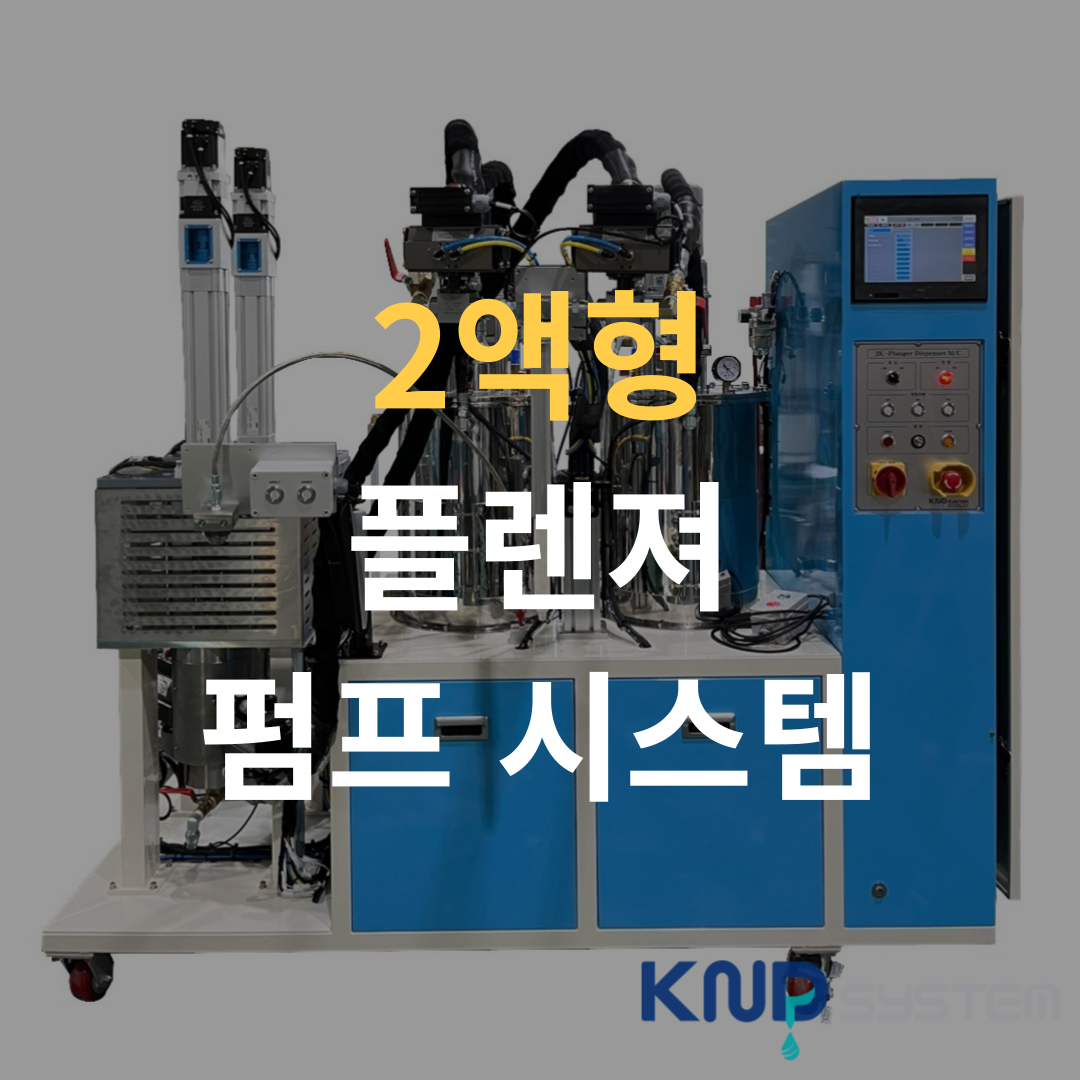

본 장비는 2액형 플런저 펌프 시스템입니다.



Plunger Pump 압송하는 시스템으로써



Tank > 정량 Plunger Pump

> TwinBlock > Mixer

순서로 토출하는 방식입니다.









외관 치수

1960×800×1943.5



토출량(믹싱 기준)

1900cc/shot



PLC 중앙제어

220v 3상 전압 사용

혼합비 100 : 100

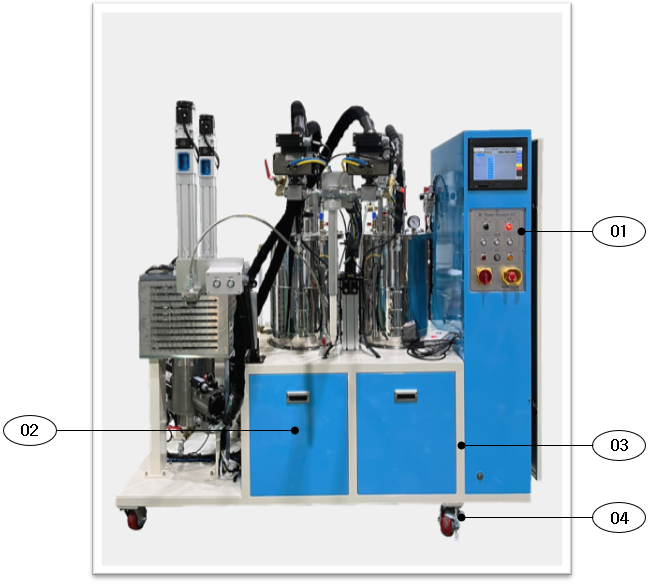

< Machine >



1) 토출부

2) Mixer Clean

3) Caster

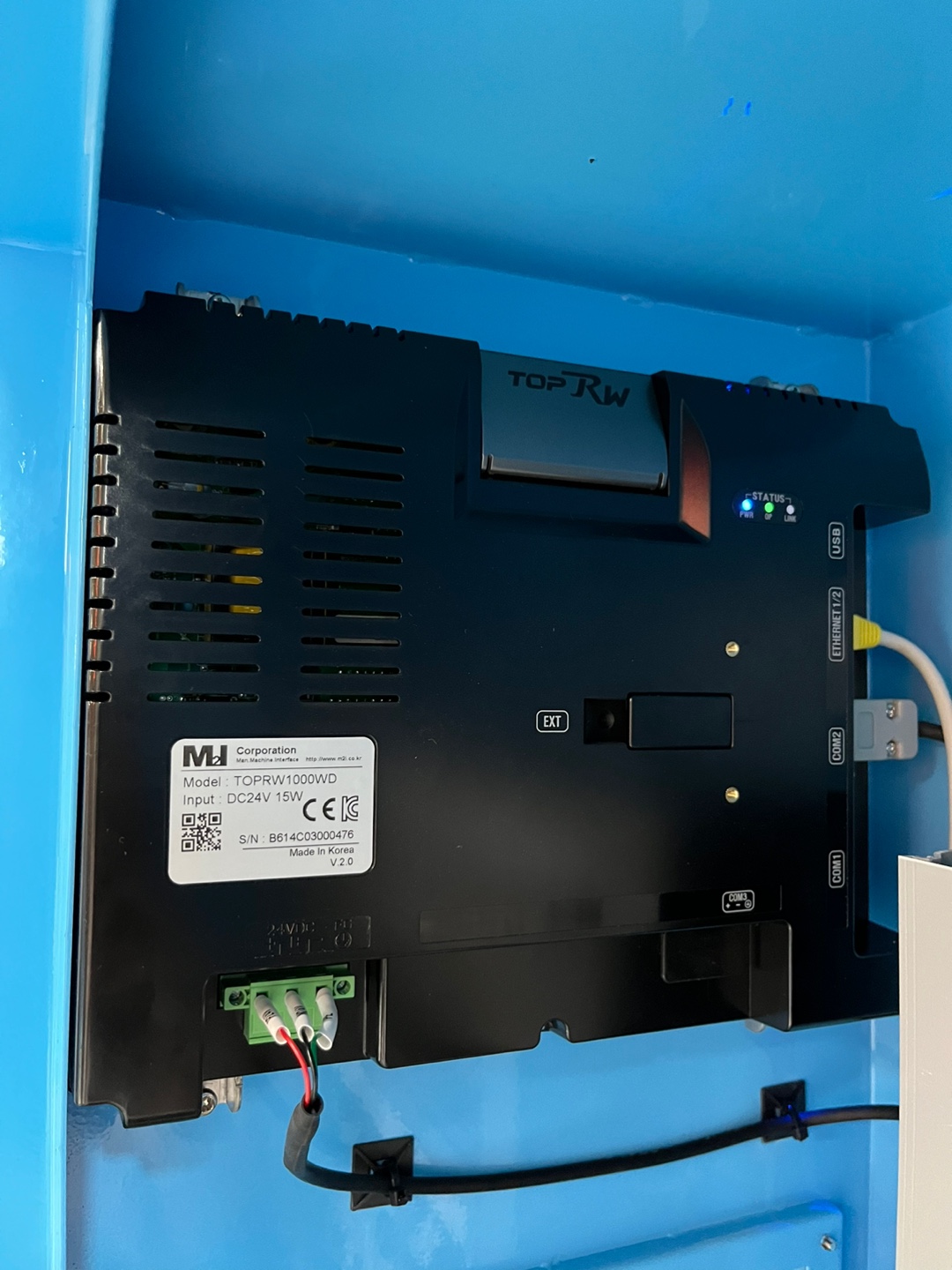

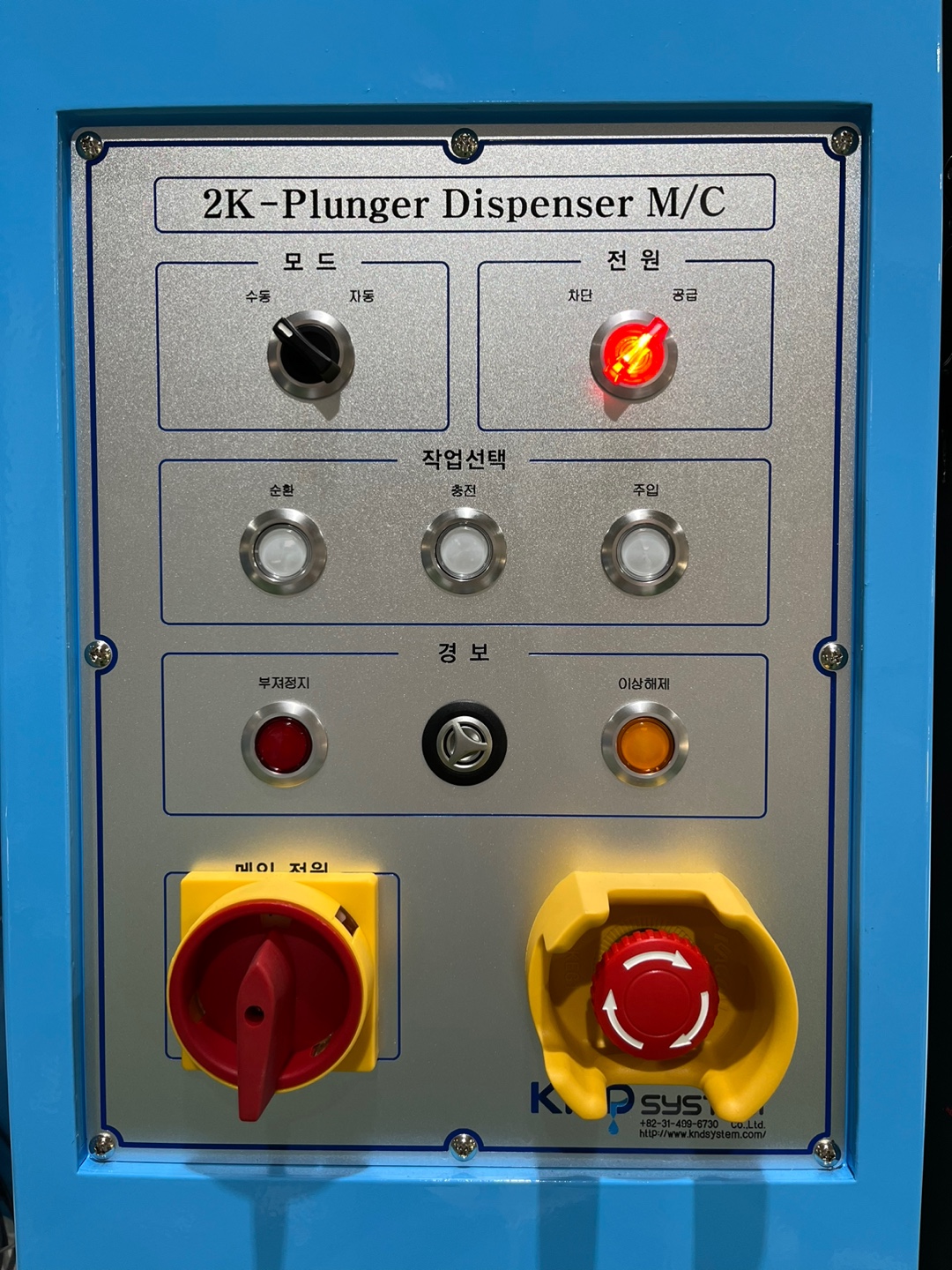

4) Touch Screen (10 inch) 제어부

5) Main 조작 버튼







1) Resin Agitator Motor

2) Hardener Agitator Motor

3) Main Air Regulator

4) Resin Tank

5) Hardener Tank

7) Clean Tank

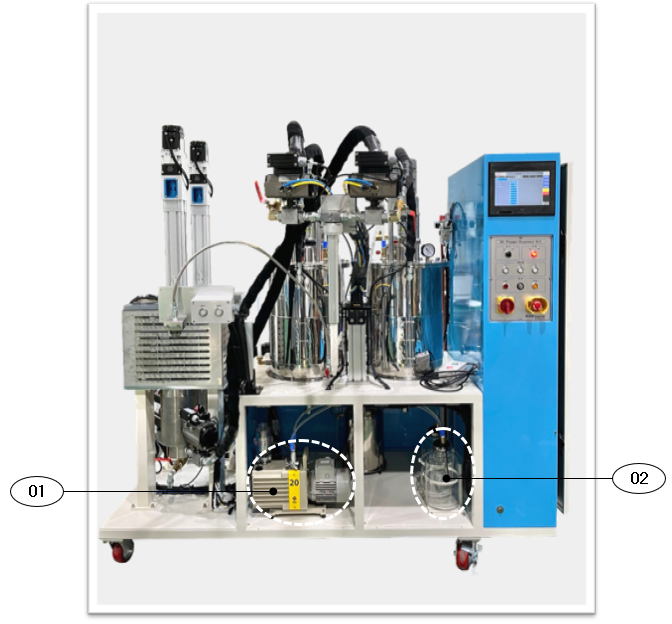

1) Vacuum Pump

2) Suction Bottle

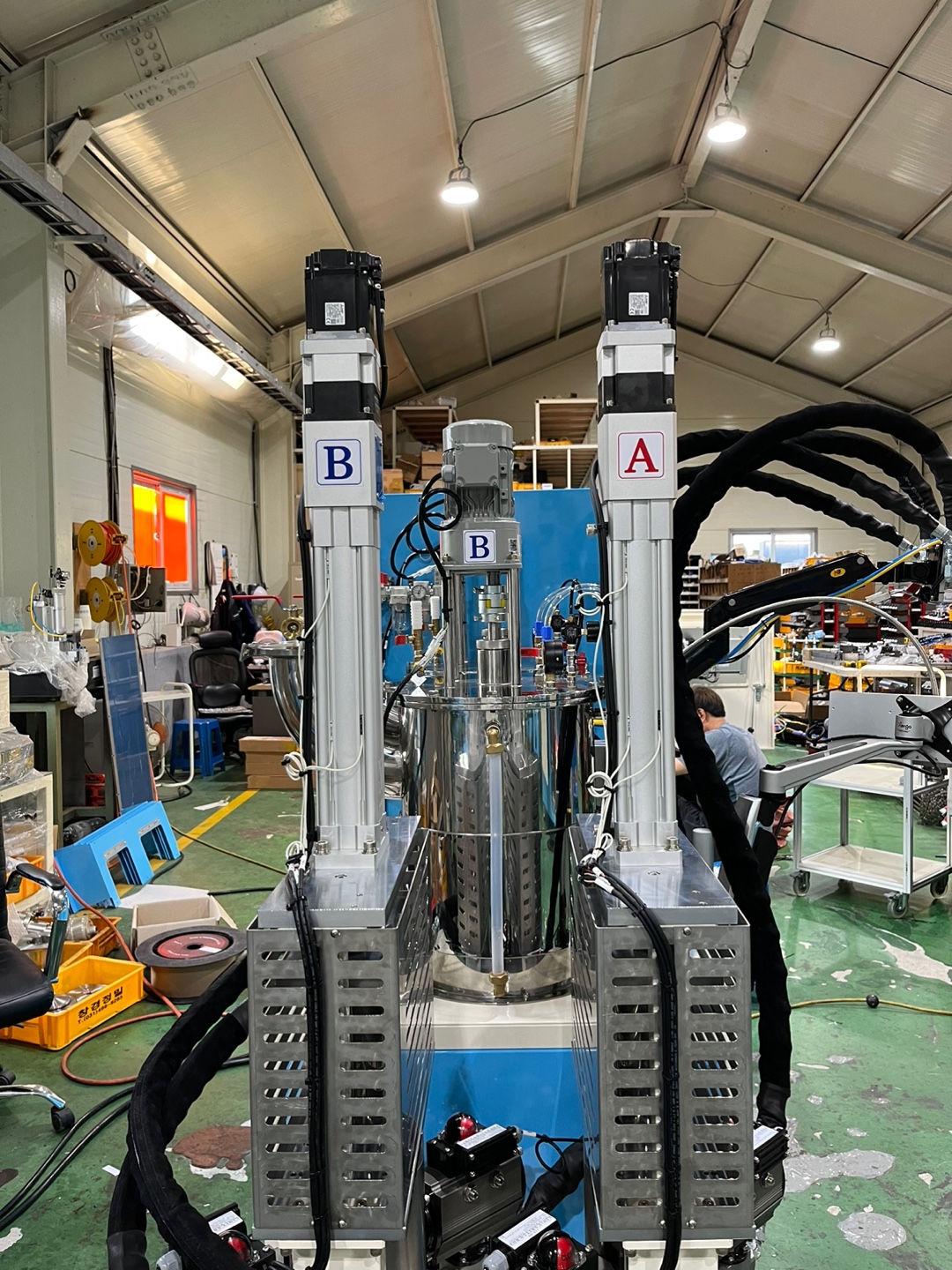

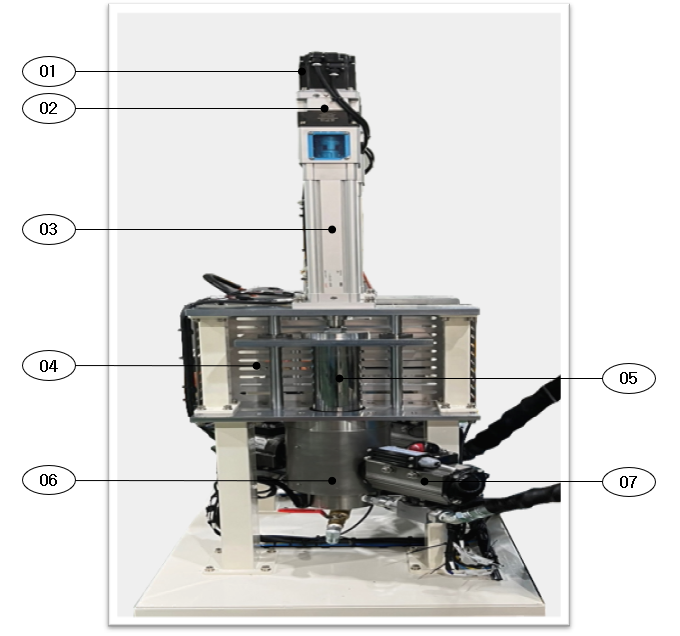

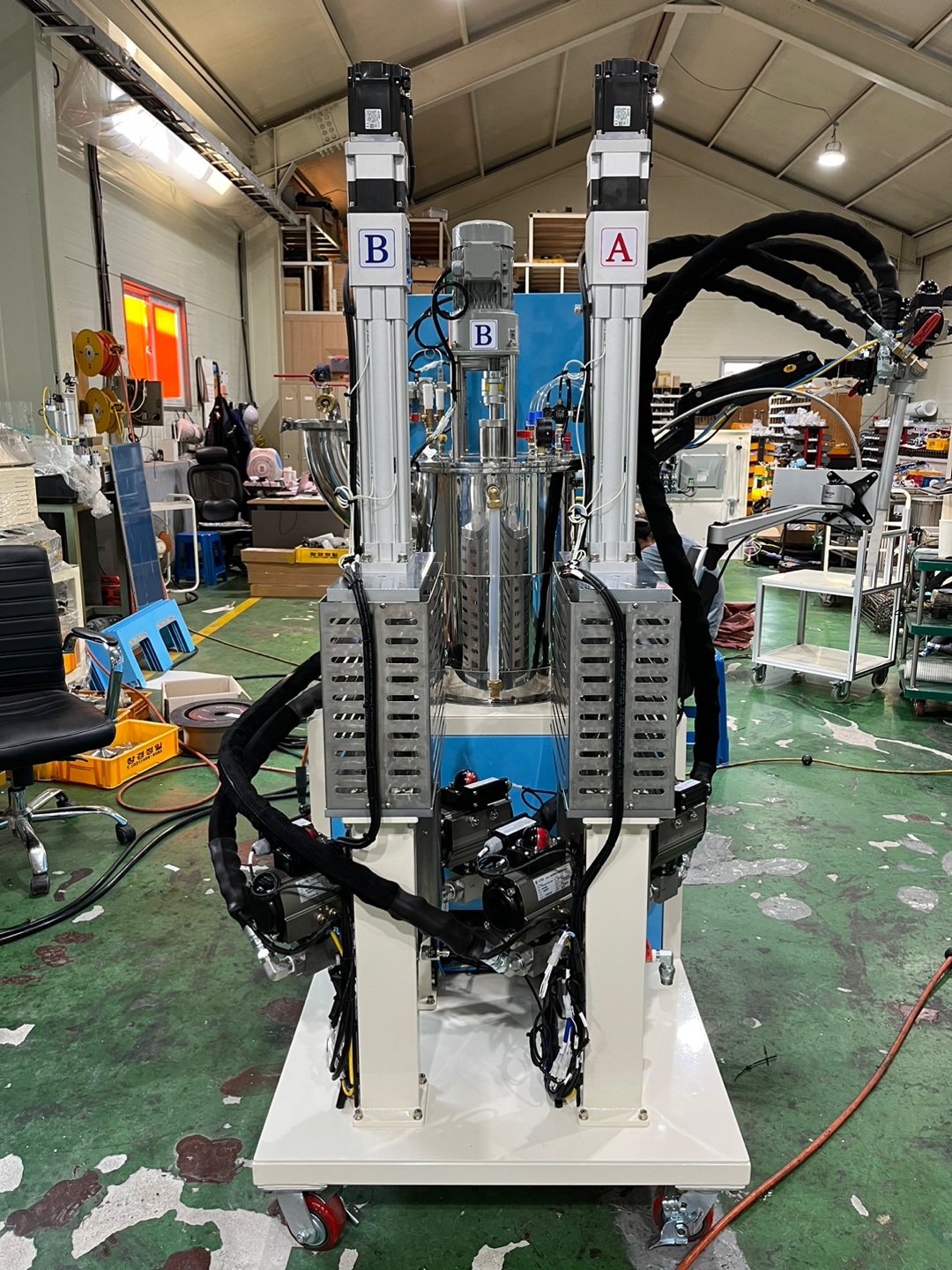

1) Servo Motor

2) 감속기

3) Servo Cylinder

4) Cover

5) Plunger Shaft

6) Plunger Housing

7) Actuator

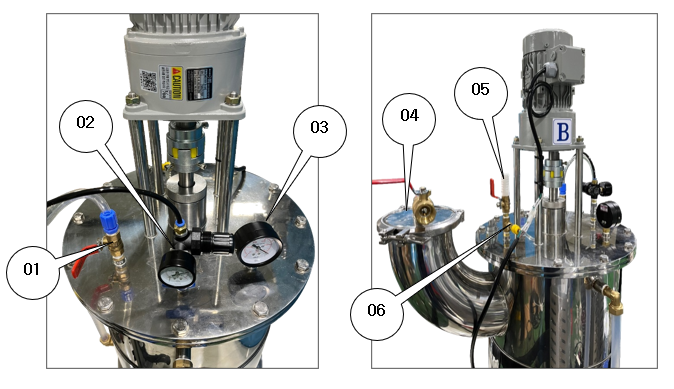

< Tank부(50L) >



1) 진공 On/Off 벨브

2) 압력게이지, 레귤레이터

3) 진공게이지

4) 수동 호퍼(액 주입구)

5) 에어 배기 밸브

6) 안전변



충분히 교반해주어 액상의 흐름성을 좋게 합니다.



하한센서로 인해 원활한 액상 충전

및 작업시간 단축이 가능합니다,.



레귤레이터로 탱크 내

정확한 에어 공급이 가능합니다.



견고한 SUS재질 용기를 사용하였습니다.



충분한 히팅을 해줌으로(밴드히터)

액상의 점도를 떨어뜨립니다.







< 정량 Plunger Pump >

플렌져 펌프 시스템





펌프 자체 허용 오차 ±2% 이내의

정밀 정량 토출 제어가 가능합니다.



펌프용량 증가로 흡입력이 우수합니다.



누수문제/고착현상이 발생하지 않습니다.



토출량 1900cc/shot







< Main Frame >



1) Control

조작이 편리한 콘트롤

2) Front Cover

내부를 손쉽게 열 수 있는 여닫이 방식

3) 사각파이프

40×40×2t의 각파이프로 연결되어 견고함

4) Caster

현장 자동화 라인에 손쉽게 이동 가능한

충격 흡수형 브레이크 바퀴



이동성 및 현장 작업성을 고려한 설계로

공간제약을 받지 않습니다.

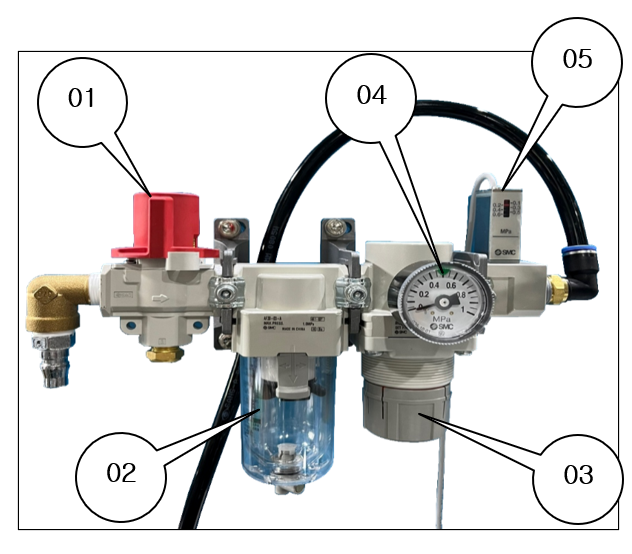

< Main Air >

1) 급기*배기 밸브

2) 에어필터

3) 공기압력 조절기

4) 공기압력 게이지

5) 압력 스위치





사양

* 최고 사용 압력 : 6 ~7 MPa

* 설정압력범위 : 50 Bar

* 케이스 재질 : 폴리카보네이트

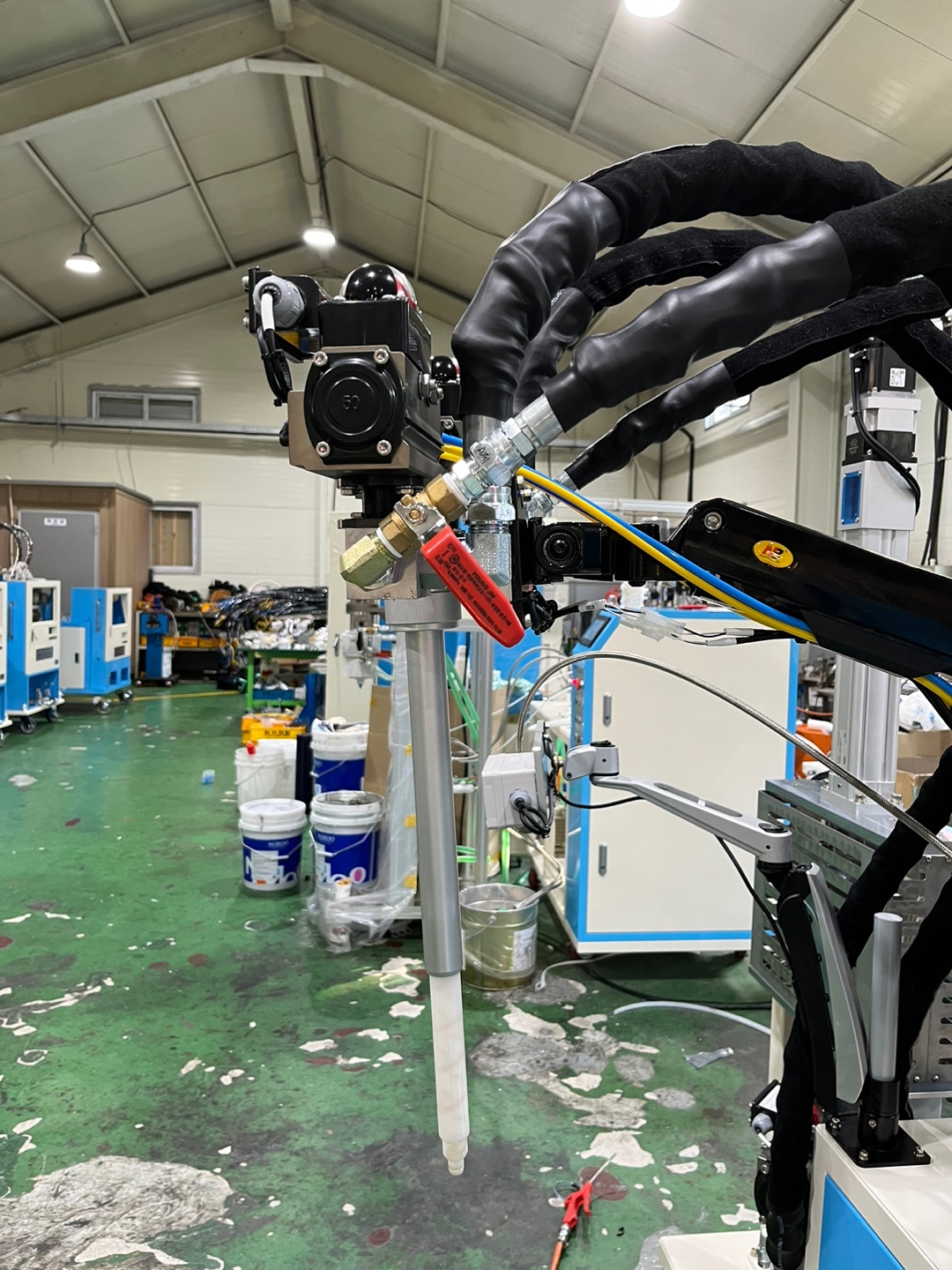

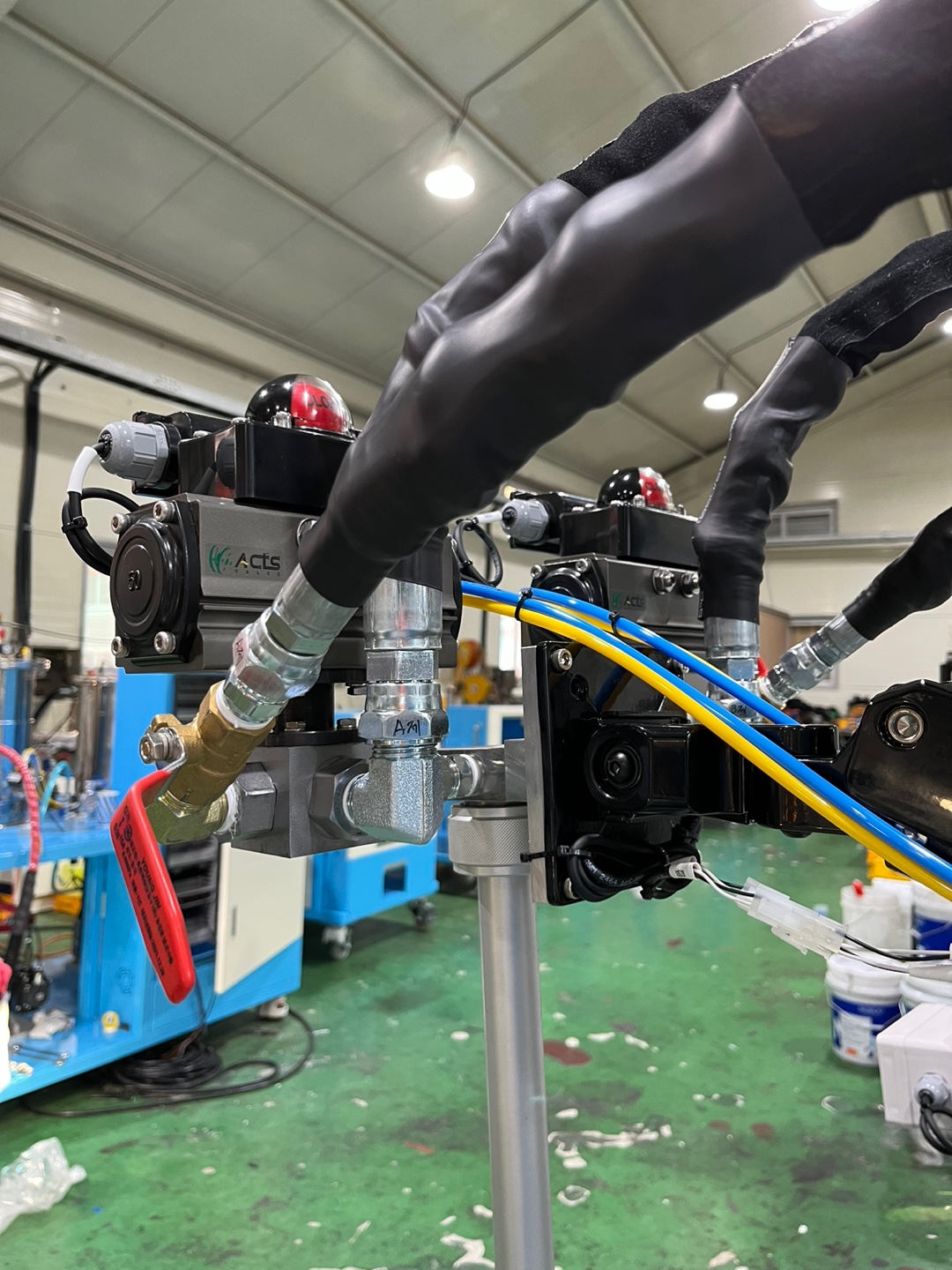

< 토출부 >

토출부





Mixer Housing 믹싱 방식으로,

혼합비 편차는 ±2% 이내입니다.

혼합비율 100:100

Air 차단 시 자동잠금 기능,

손쉬운 비율체크 계량이 가능합니다.

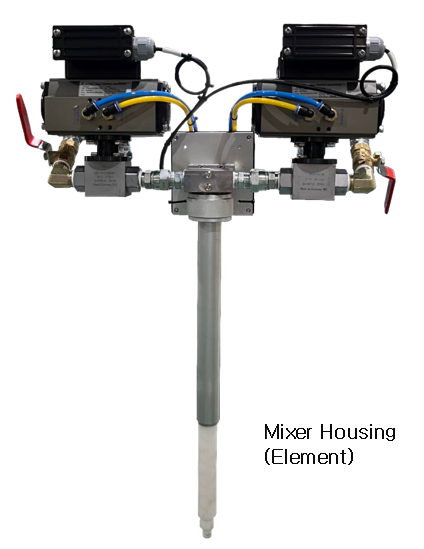

믹서하우징(엘라멘트)



저점도 및 고점도의 액상을

빠른 시간 내에 믹싱 토출합니다.



믹싱부는 일체형 또는 분리형으로

분리하기 쉽습니다.



아세탈/AL/신주/SUS재질로 가공 가능합니다.



내경의 조도가 좋으며 유속의 흐름이 우수합니다.



자동화(인터페이스) 시스템에 많이 적용됩니다.

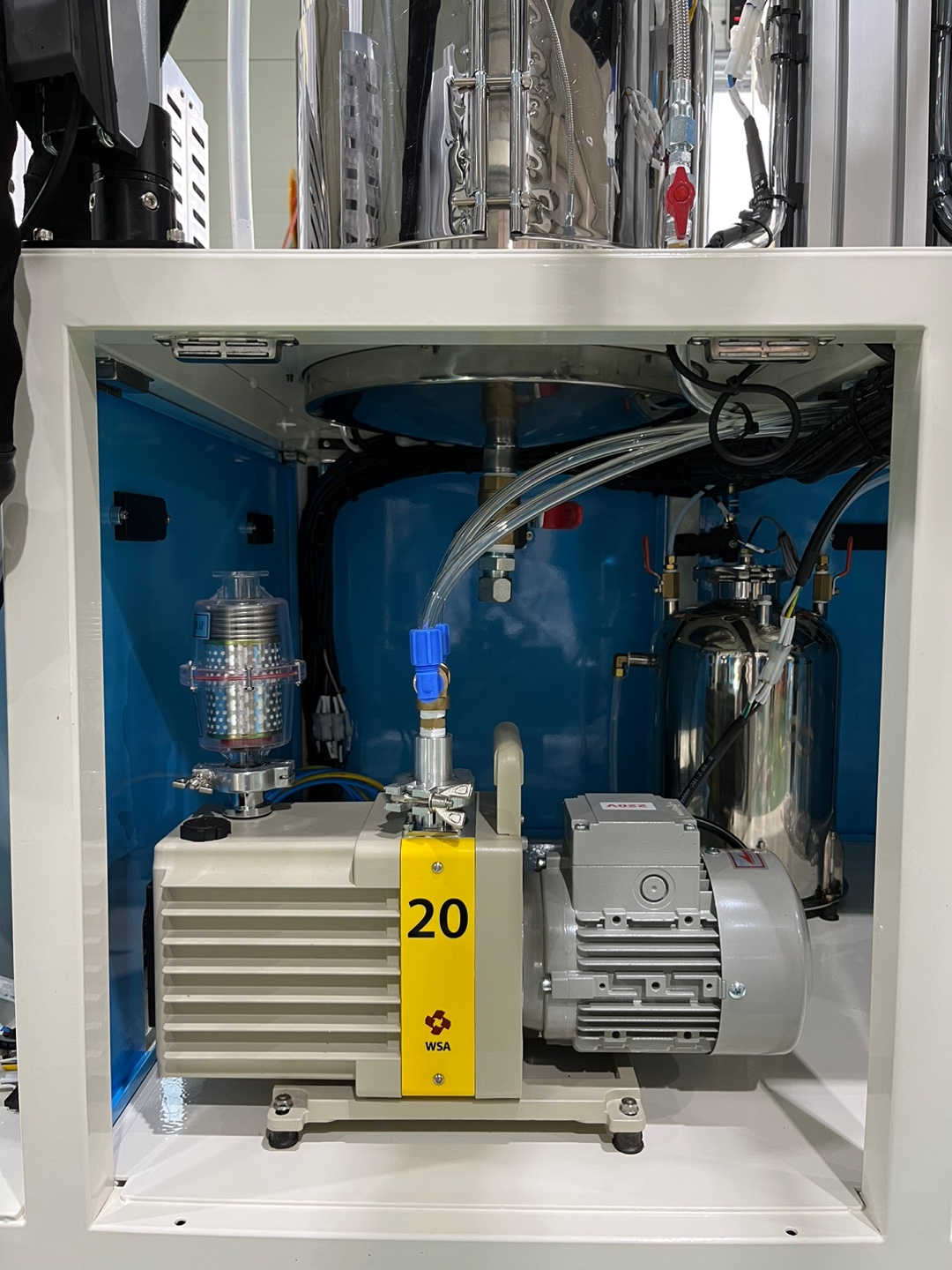

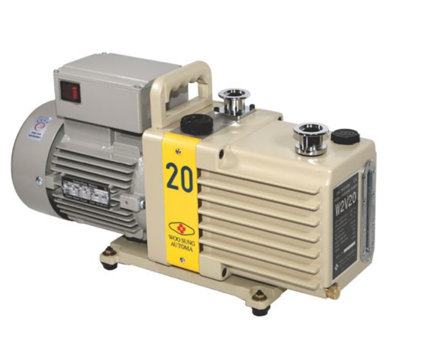

< 진공펌프 >

(Vacuum Pump)

진공펌프



공기 냉각, 오일 재순환,

오일 제거 필터를 통한 깨끗한 배출 공기,

그리고 저진동·저소음 설계로

어떠한 환경에서도 원활하게

사용 가능한 진공펌프입니다.

​

짜임새 있는 구조와

간편한 취급 방법으로

쉽고 빠른 유지 보수가 가능합니다.

​

고품질 재료와 컴퓨터 제어 공정으로

규걱화되고 정밀한 제품 생산을

보증합니다.

​

규격 모터에 의해 직접 구동됩니다.

​

짧은 시간 내에 고진공에 도달할 수 있으며

오일펌프에 비해 유지 보수 비용이 적고,

기계적 수명이 깁니다.

​

또한 오일을 사용하지 않기 때문에

오염 및 점도 변화에 관계없이

고진공을 유지할 수 있습니다.

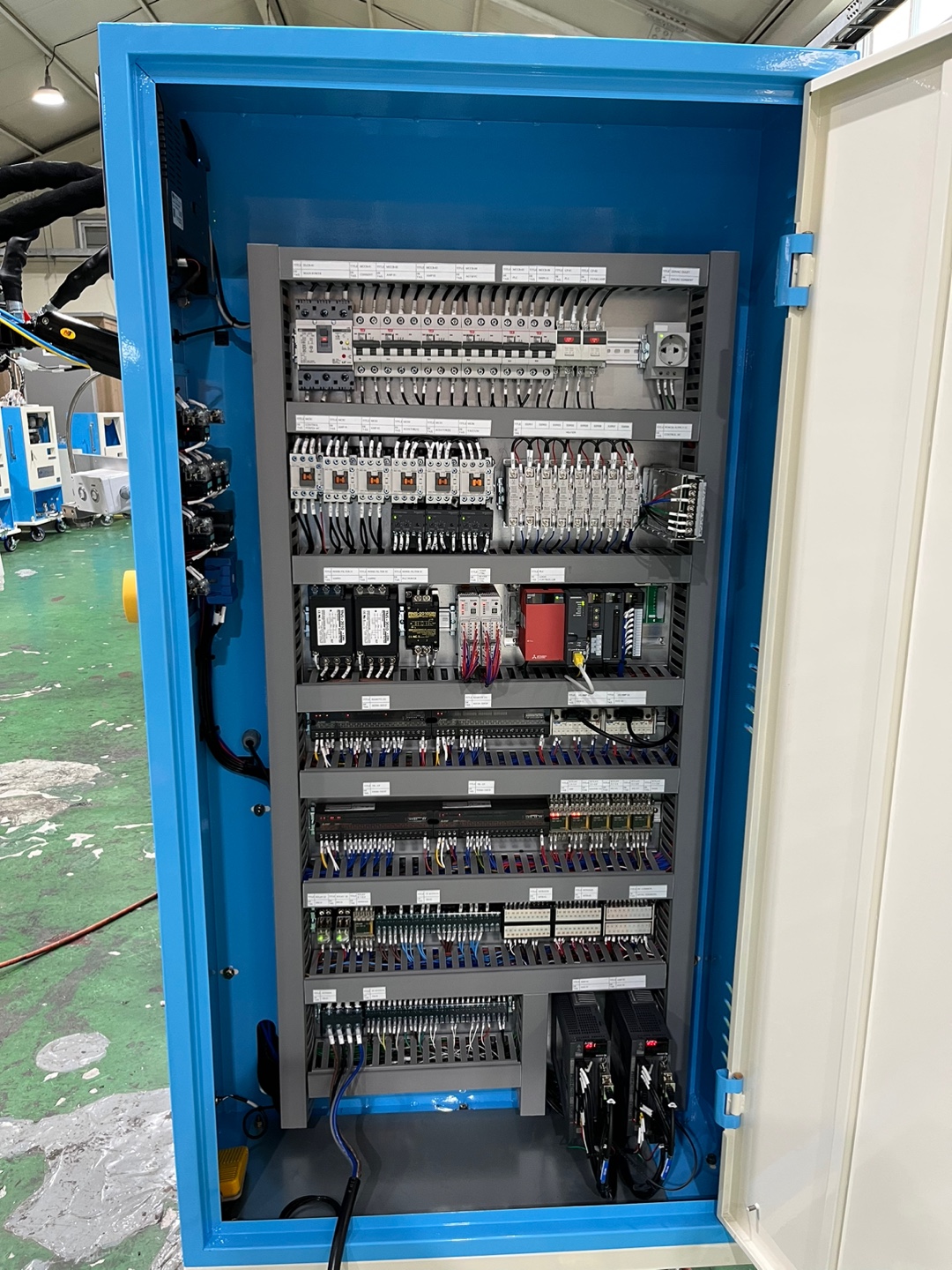

< Controller Box >





토출 압력, 탱크 온도, 인버터 제어,

토출속도조절, 시간 모니터링 등



기계 동작 시 모든 상황을 제어부에서 조작합니다.





---
