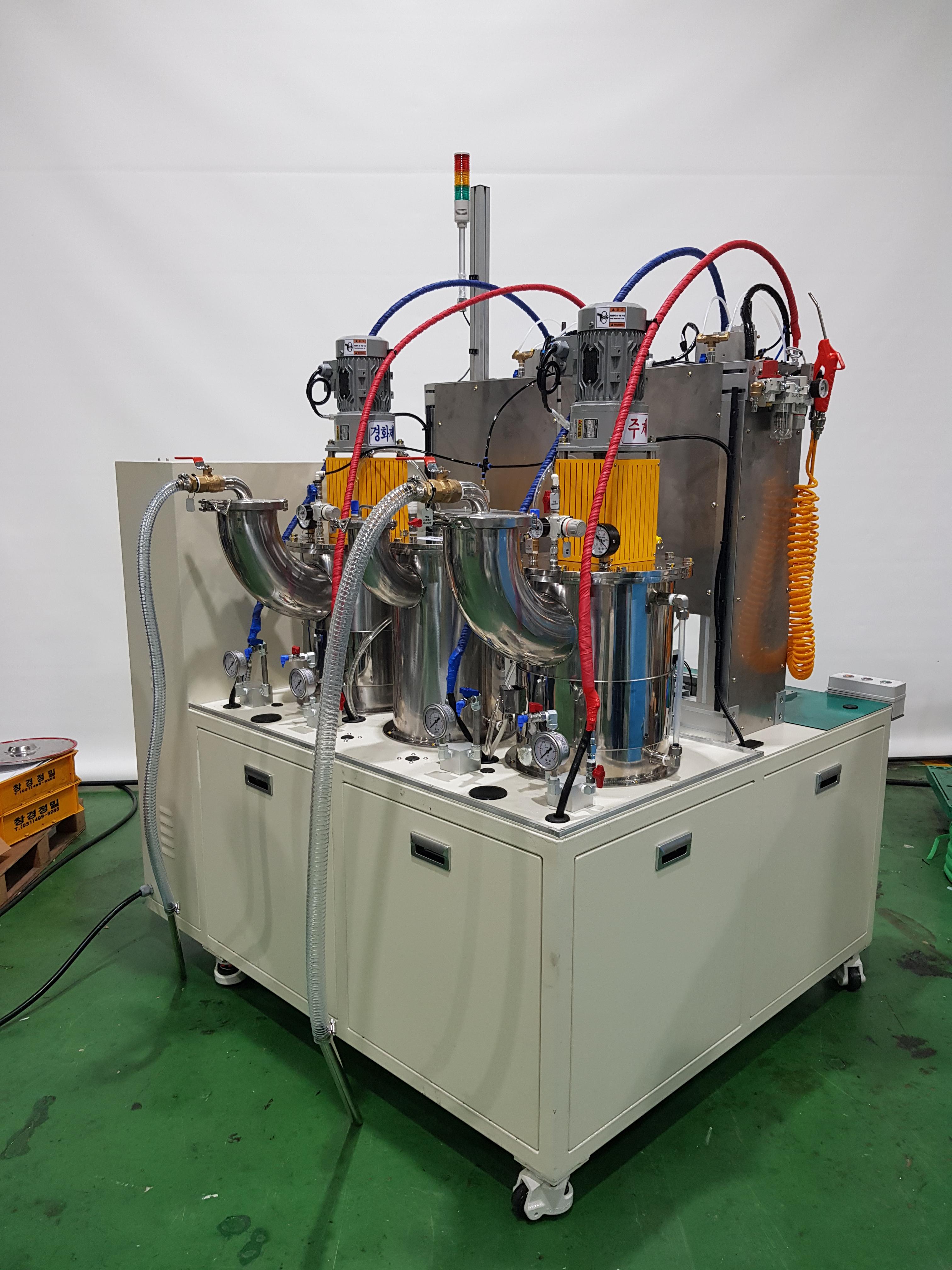

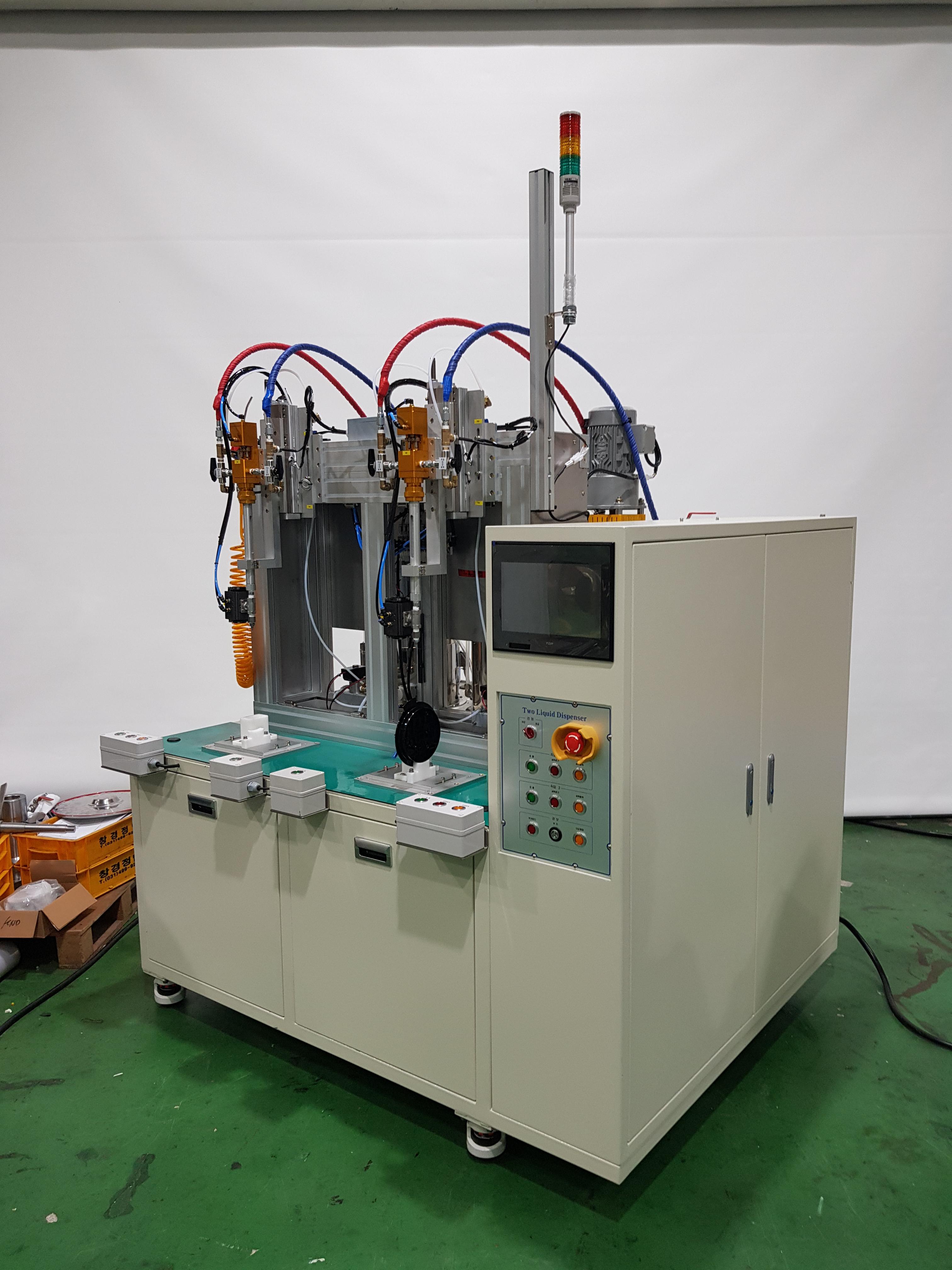

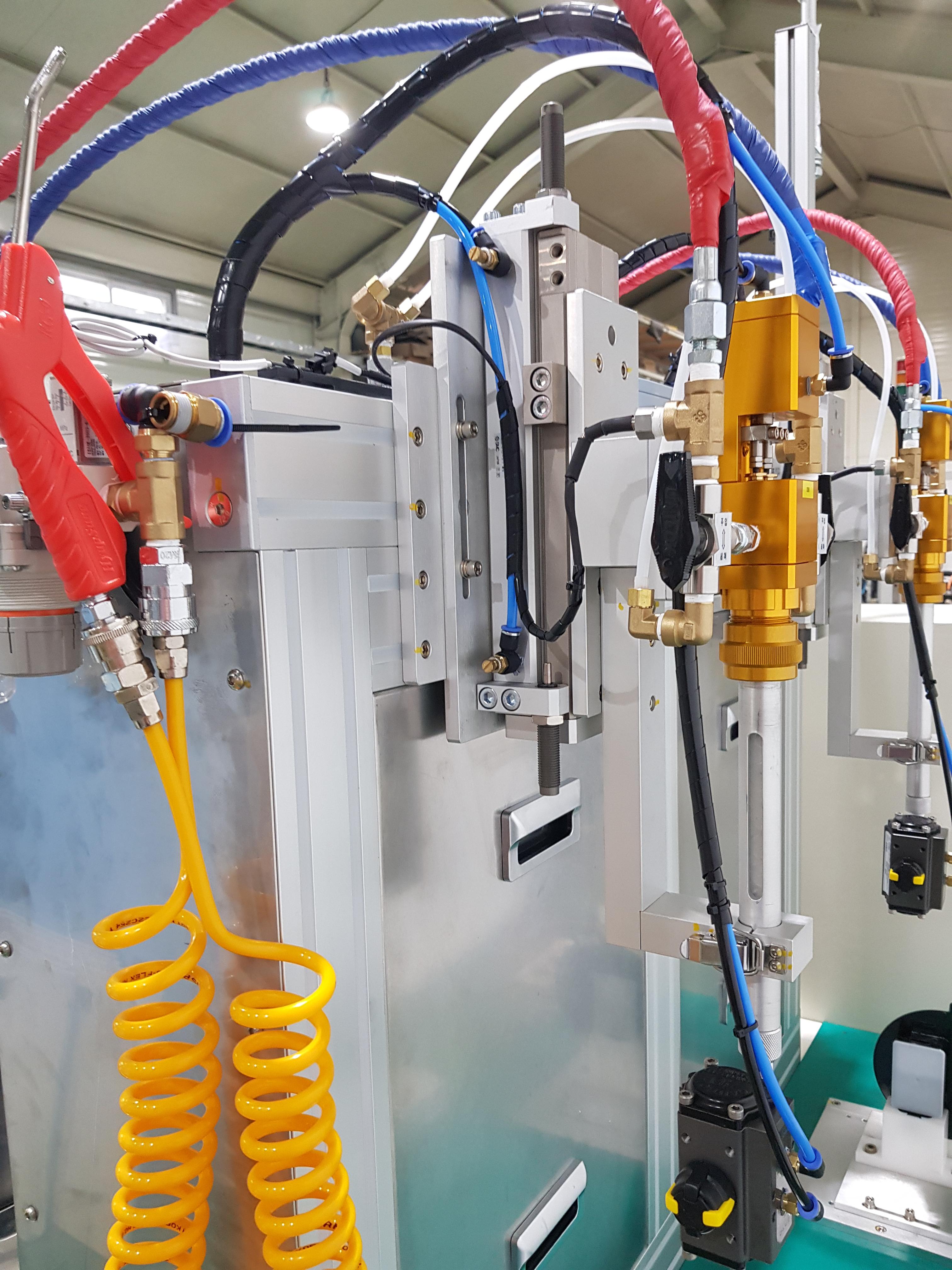

본 장비는 2액형 에폭시 정량토출기 입니다.

​

Gear Pump 압송하는 시스템으로서

​

Tank(30L) > 정밀정량 Gear Pump

> Valve > Mixer Housing





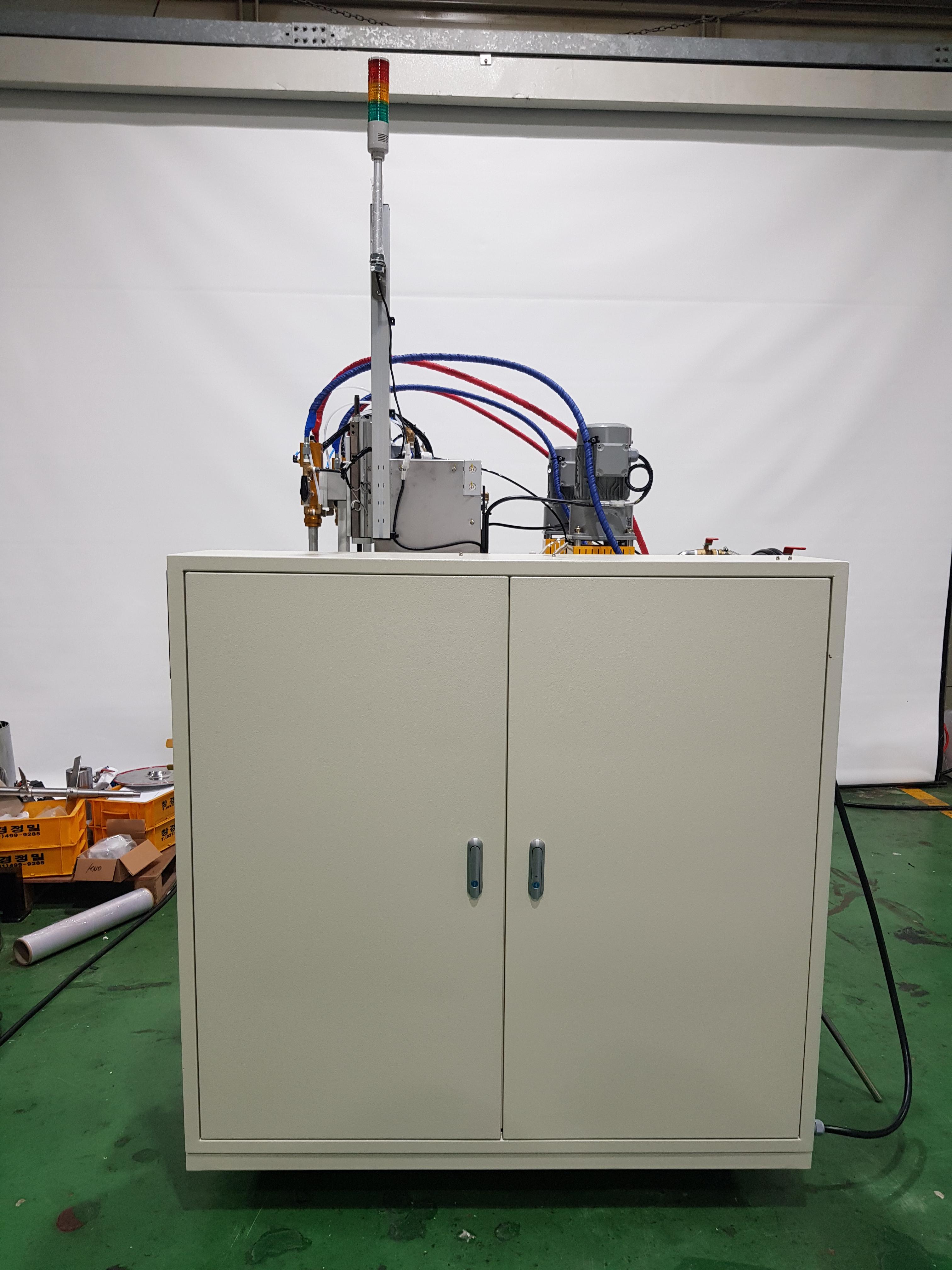

외관 치수

1560 × 1300 × 2400

​

PLC 중앙제어

380v 3상 전압 사용

혼합비 100 : 30

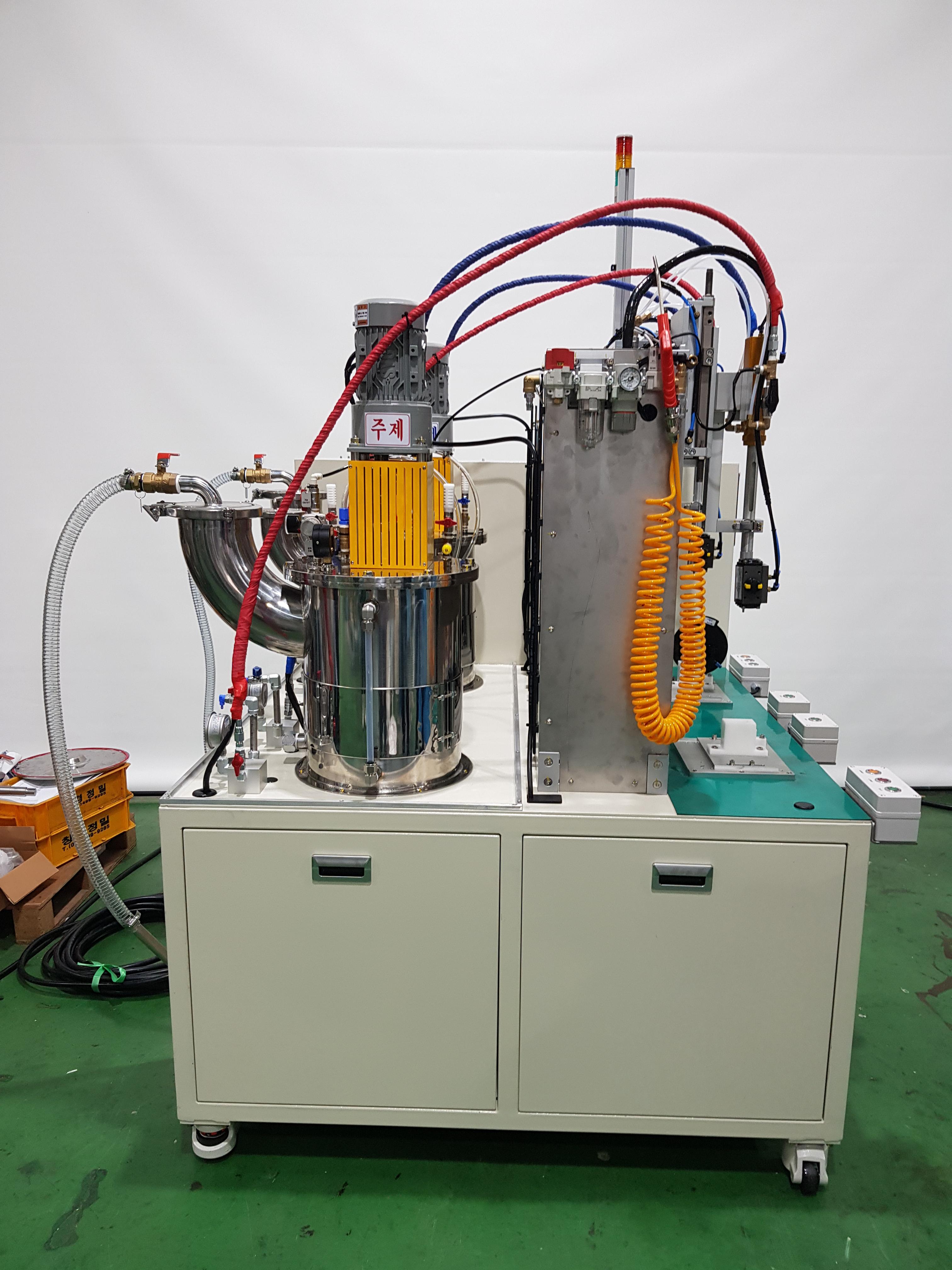

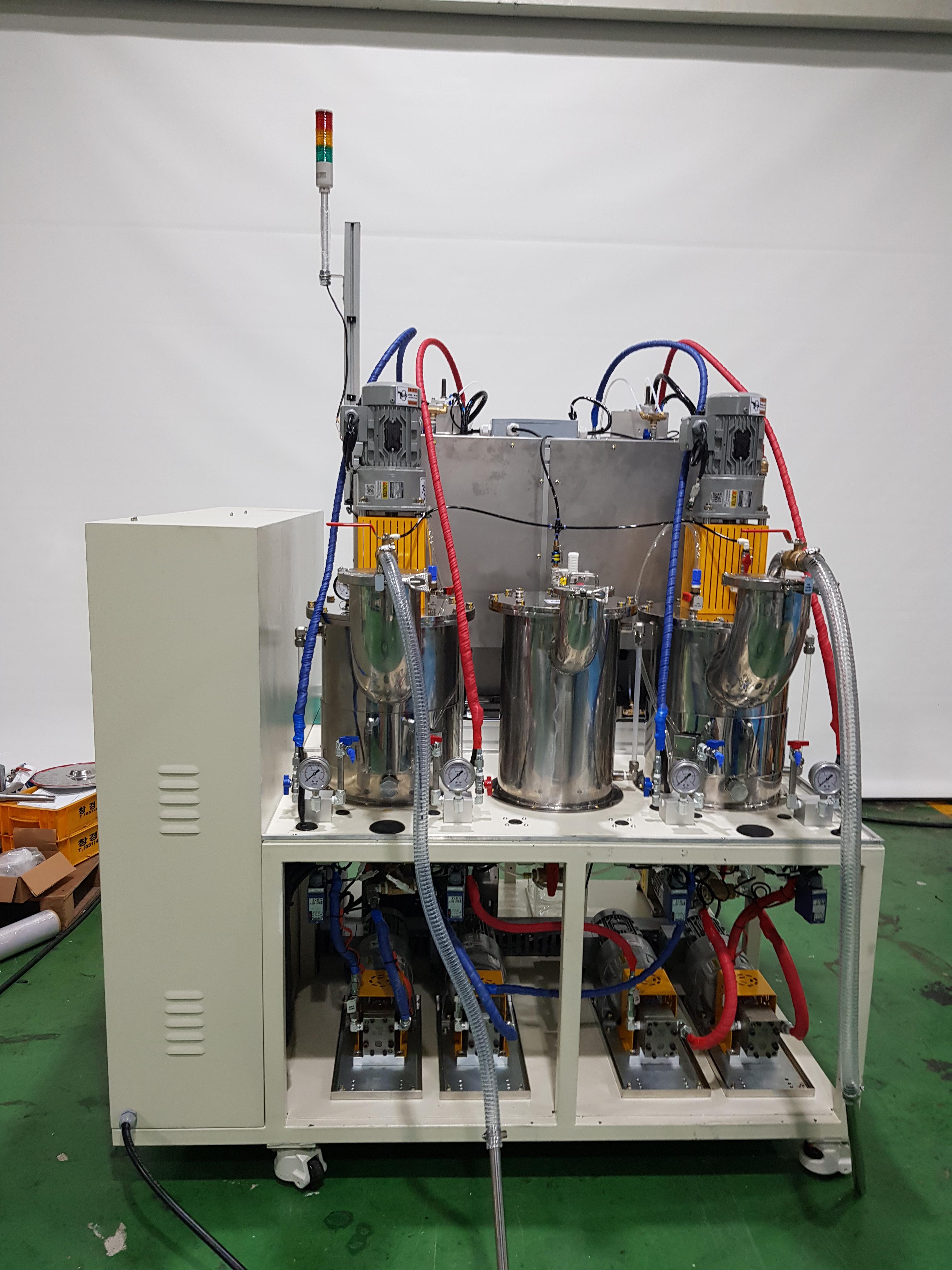

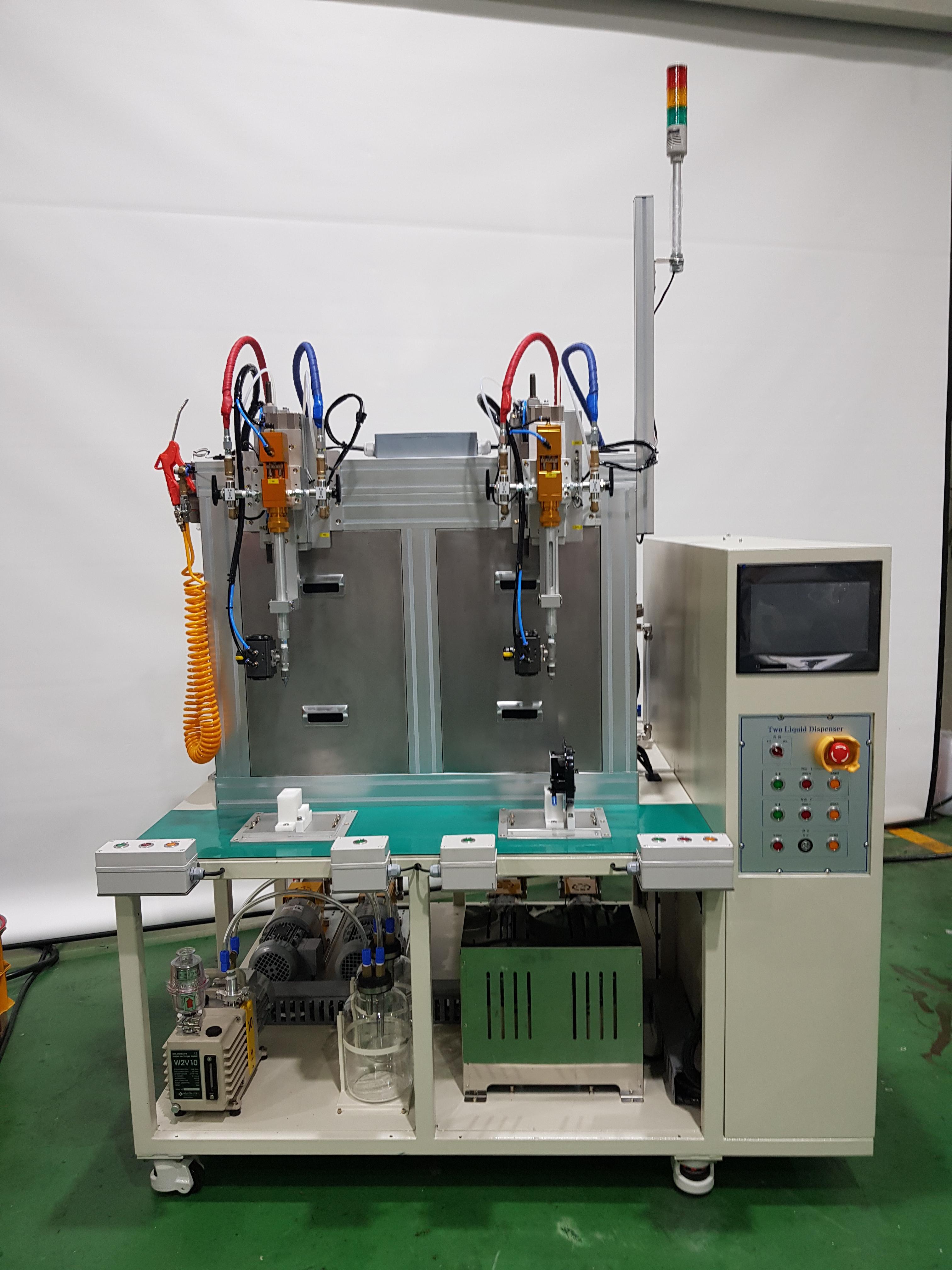

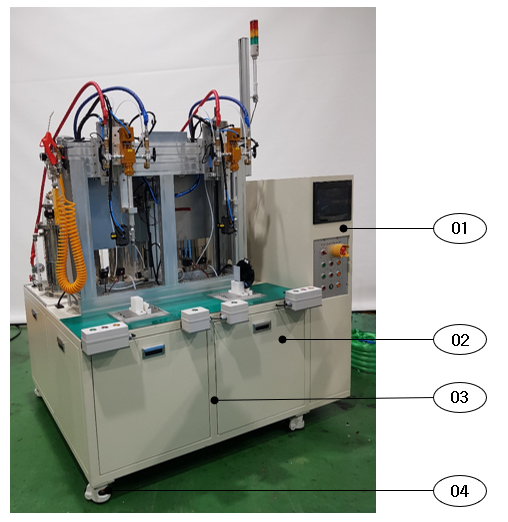

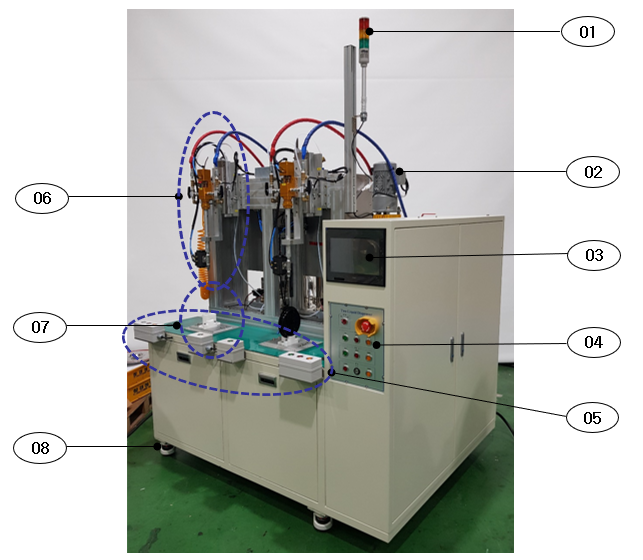

< System 구성 및 명칭 >

1) Alarm Lamp

2) Agitator Part

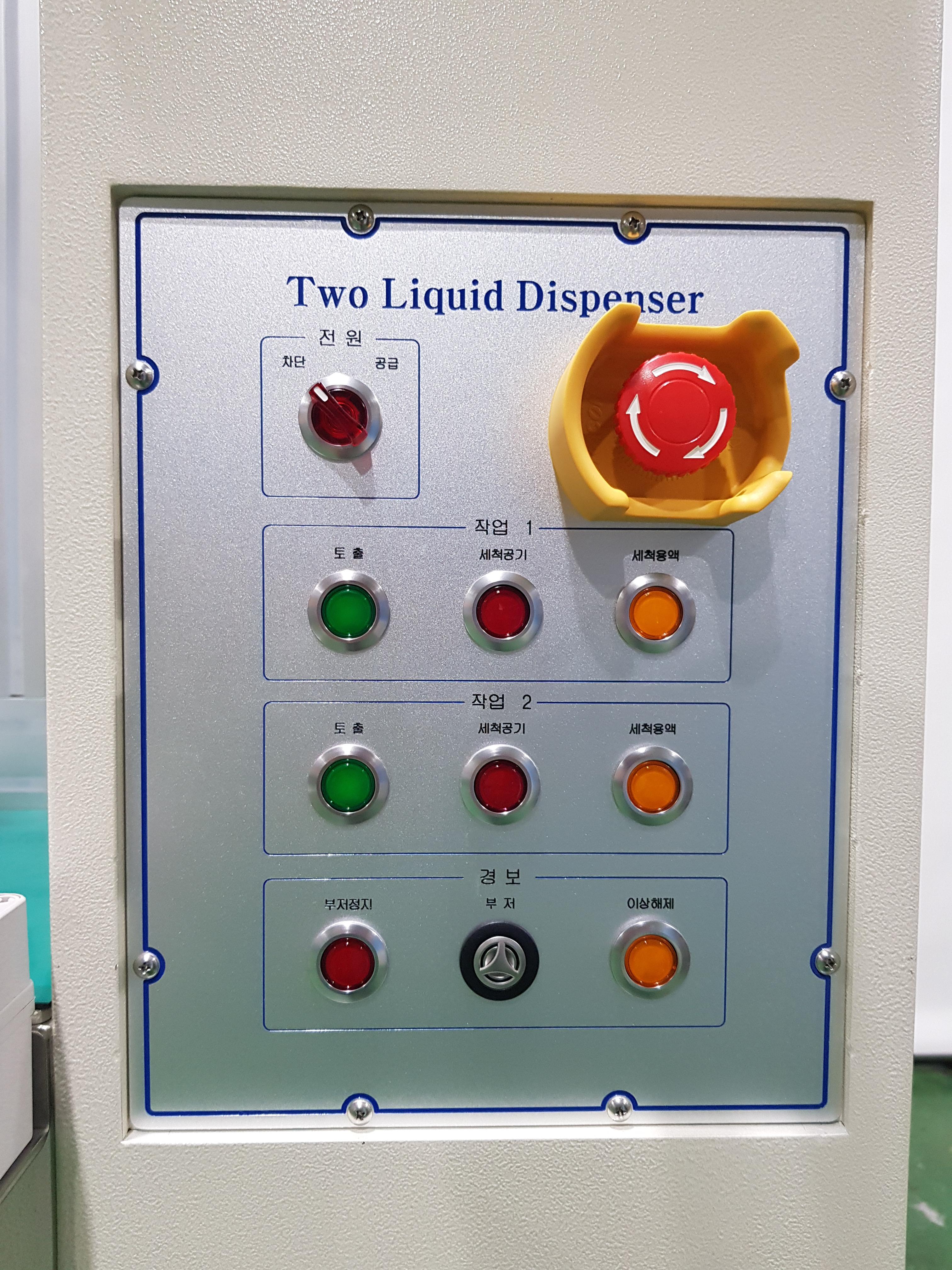

3) Touch Screen (10 Inch) 제어부

4) Main 조작 버튼

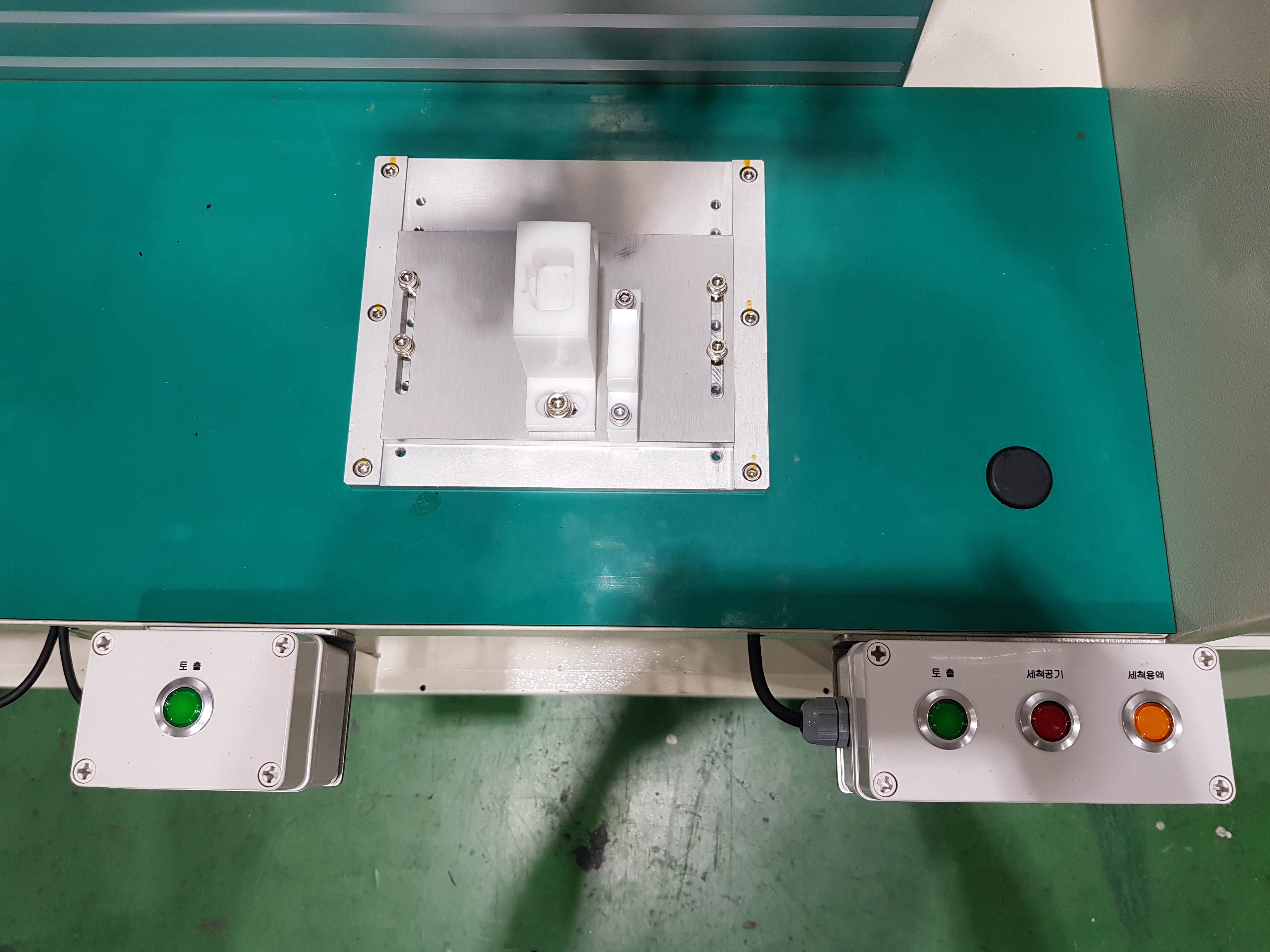

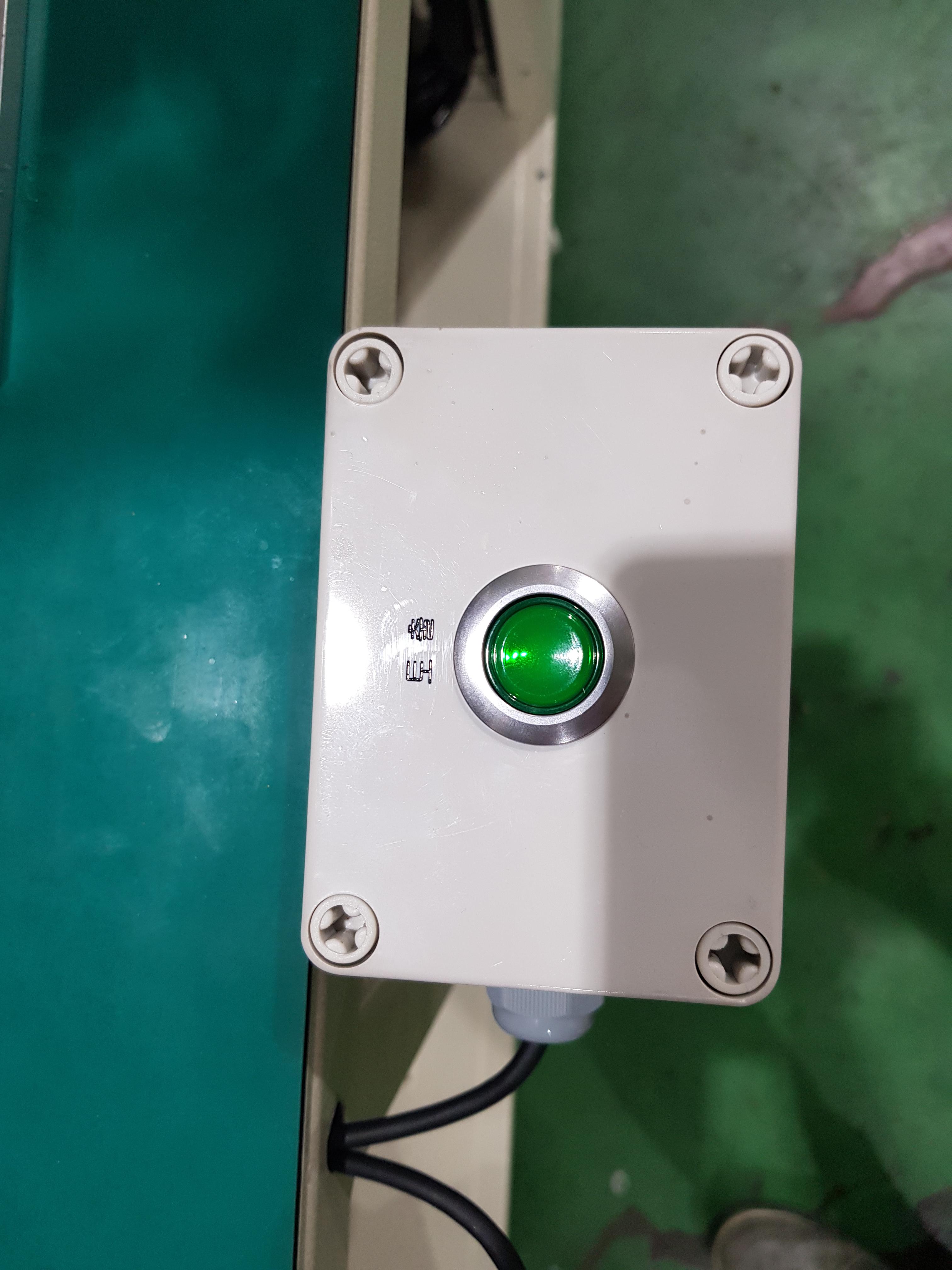

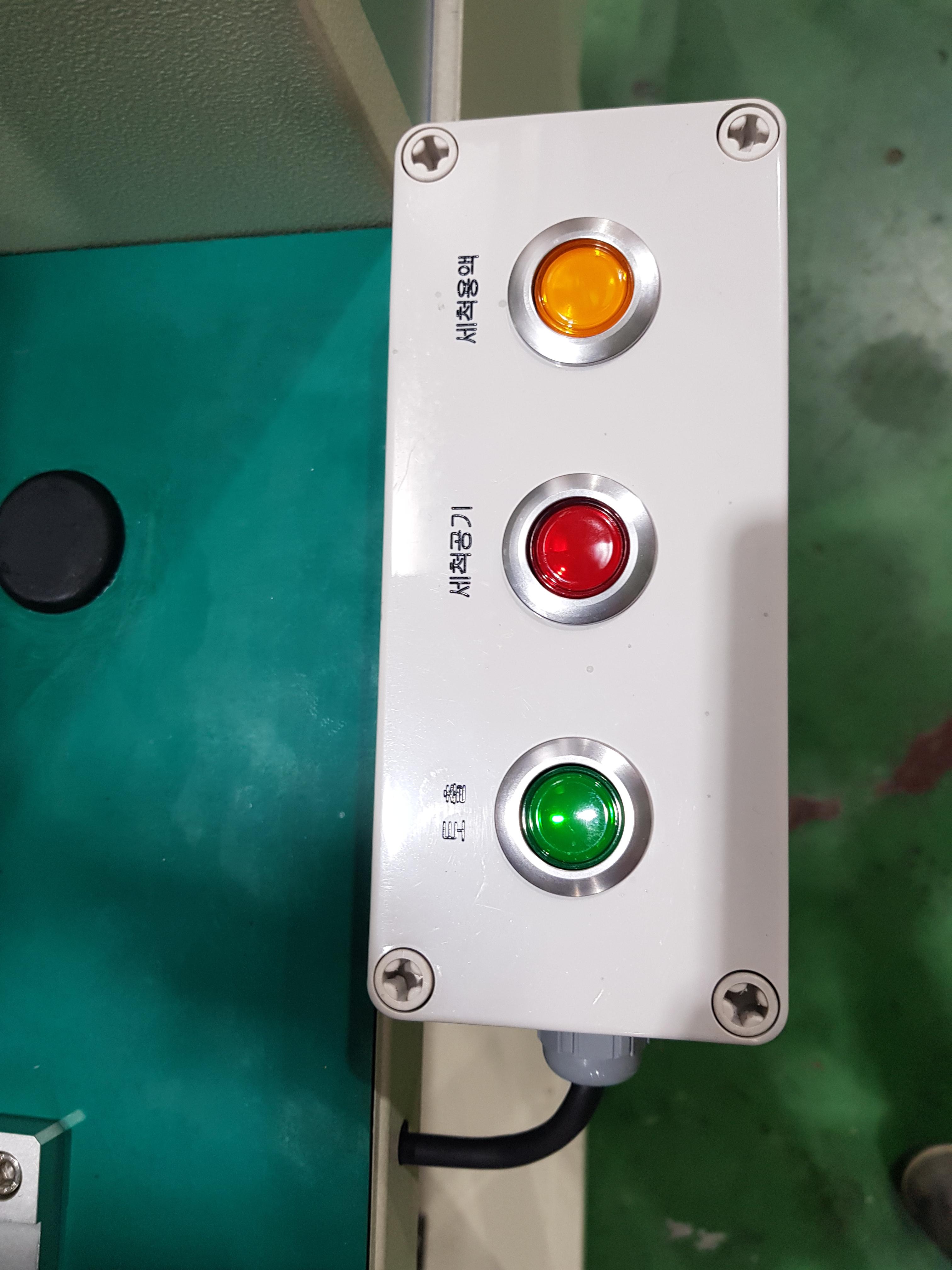

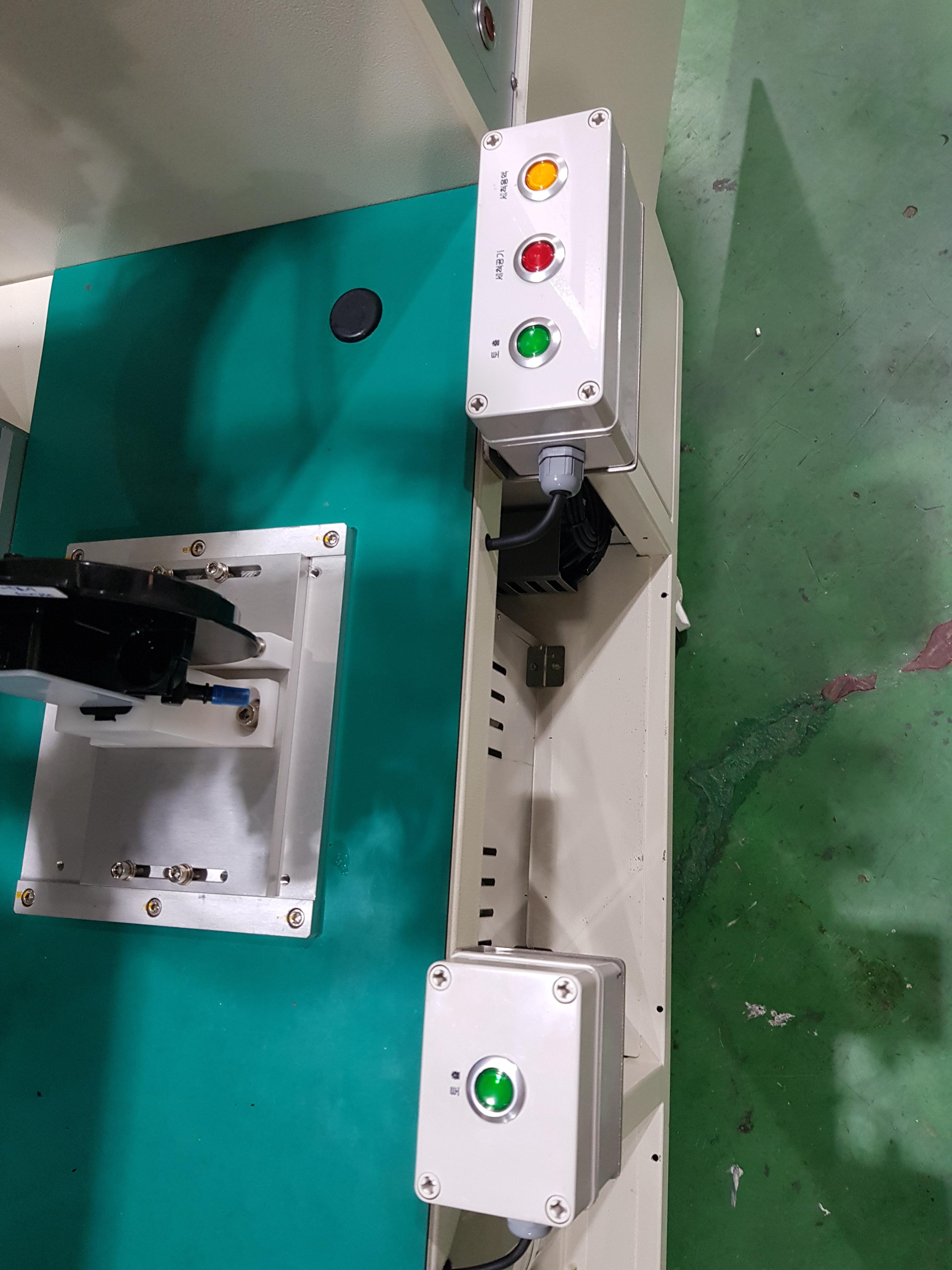

5) 작업 버튼

6) Up/Down Valve Part

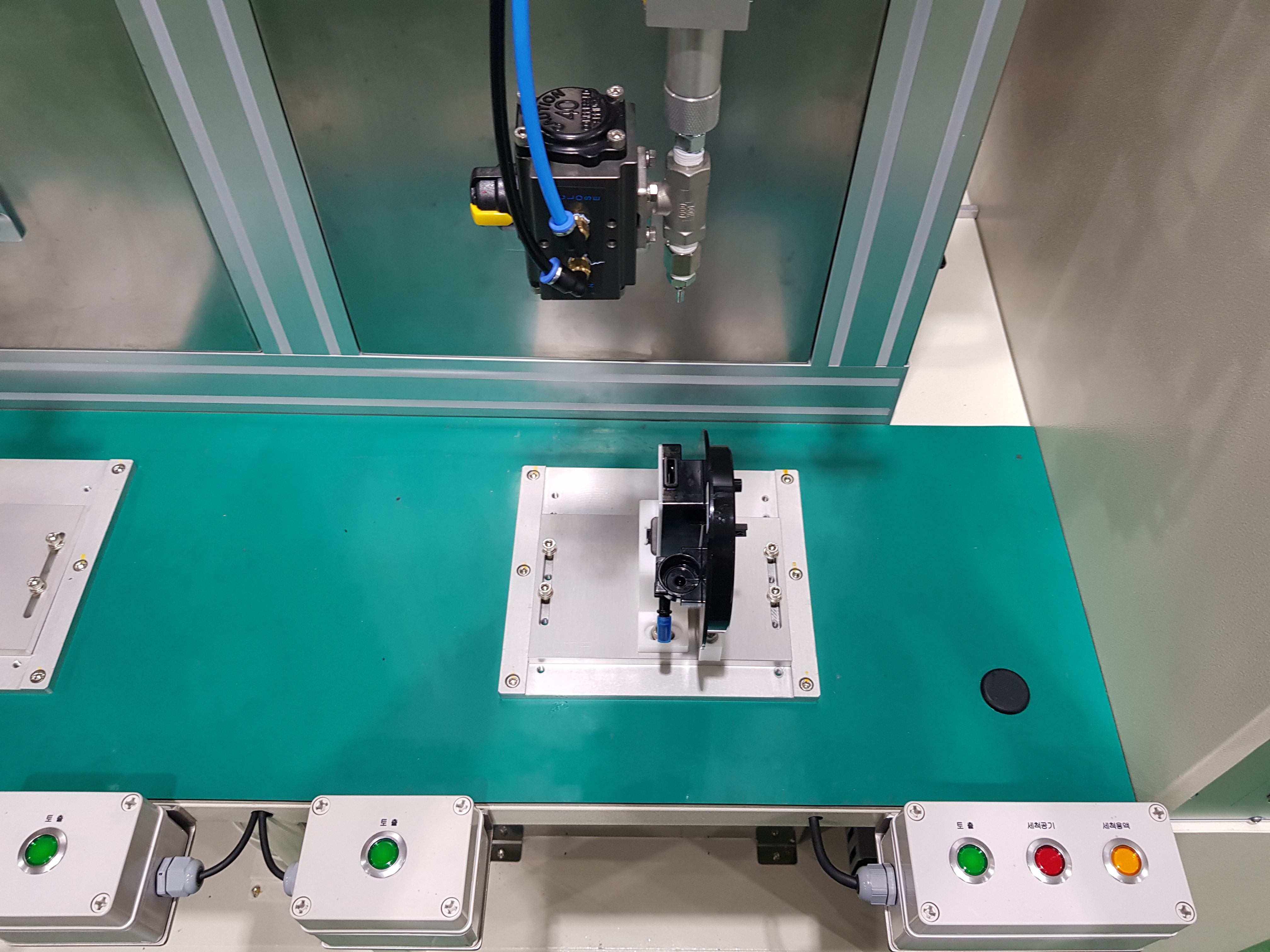

7) Jig Part

8) Caster

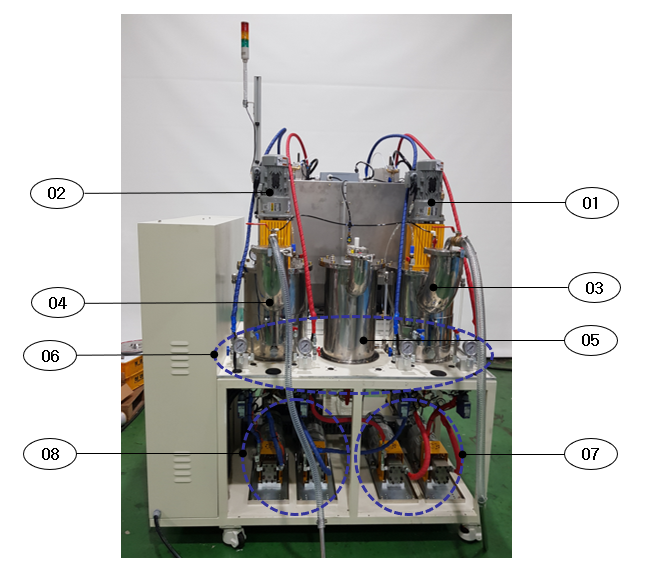

1) 주제 Agitator Motor

2) 경화제 Agitator Motor

3) 주제 Tank

4) 경화제 Tank

5) Clean Tank

6) 계량 Part

7) 주제 Drive Part

8) 경화제 Drive Part

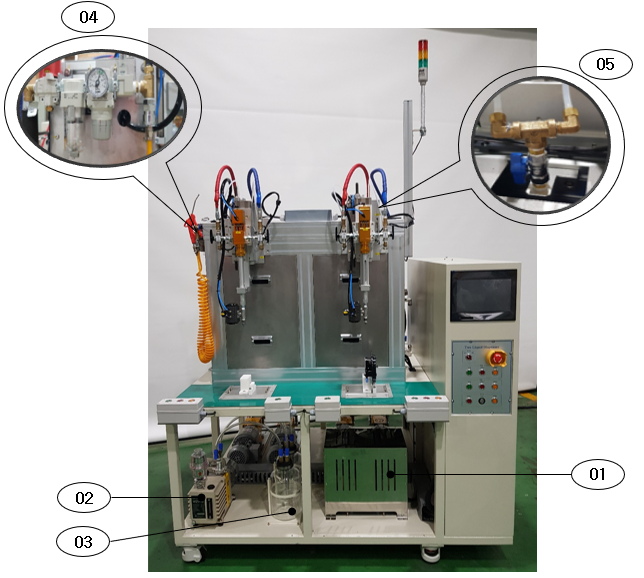

1) TR (트랜스)

2) Vacuum Pump

3) Suction Bottle

4) Main Air

5) 세척 On/Off V/V

​

​

​

< Tank부 (30L) & 세척탱크 (20L) >

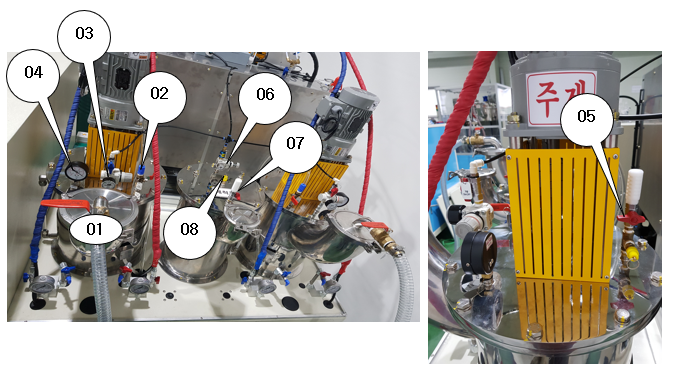

1) 수동호퍼&자동충진 밸브

2) 진공 On/Off V/V

3) 레귤레이터 On/Off

4) 진공게이지

5) 압력 및 진공해지 V/V

6) 정밀 레귤레이터 (세척탱크)

7) 세척 On/Off V/V

8) 안전변

​

​

​

​

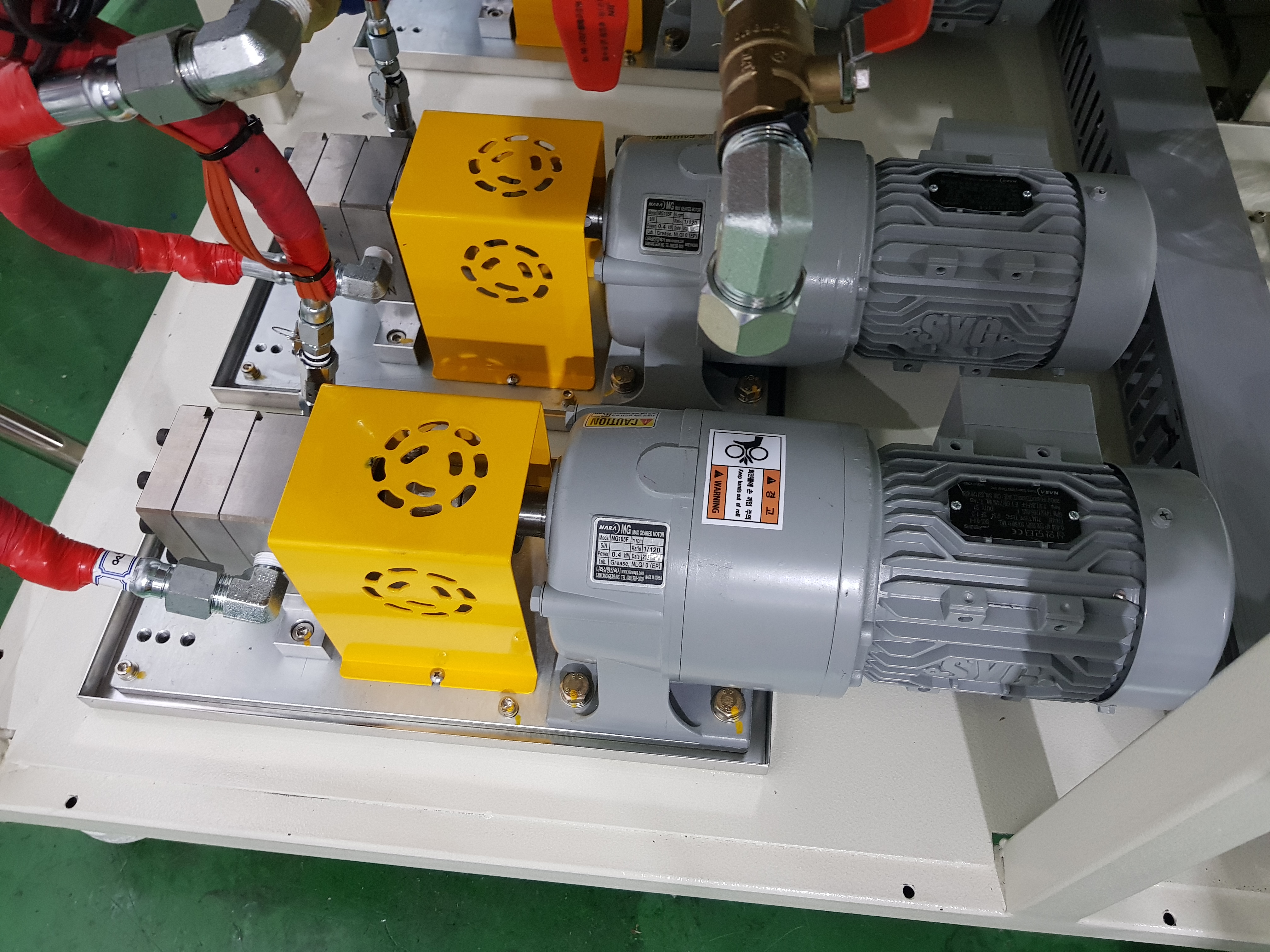

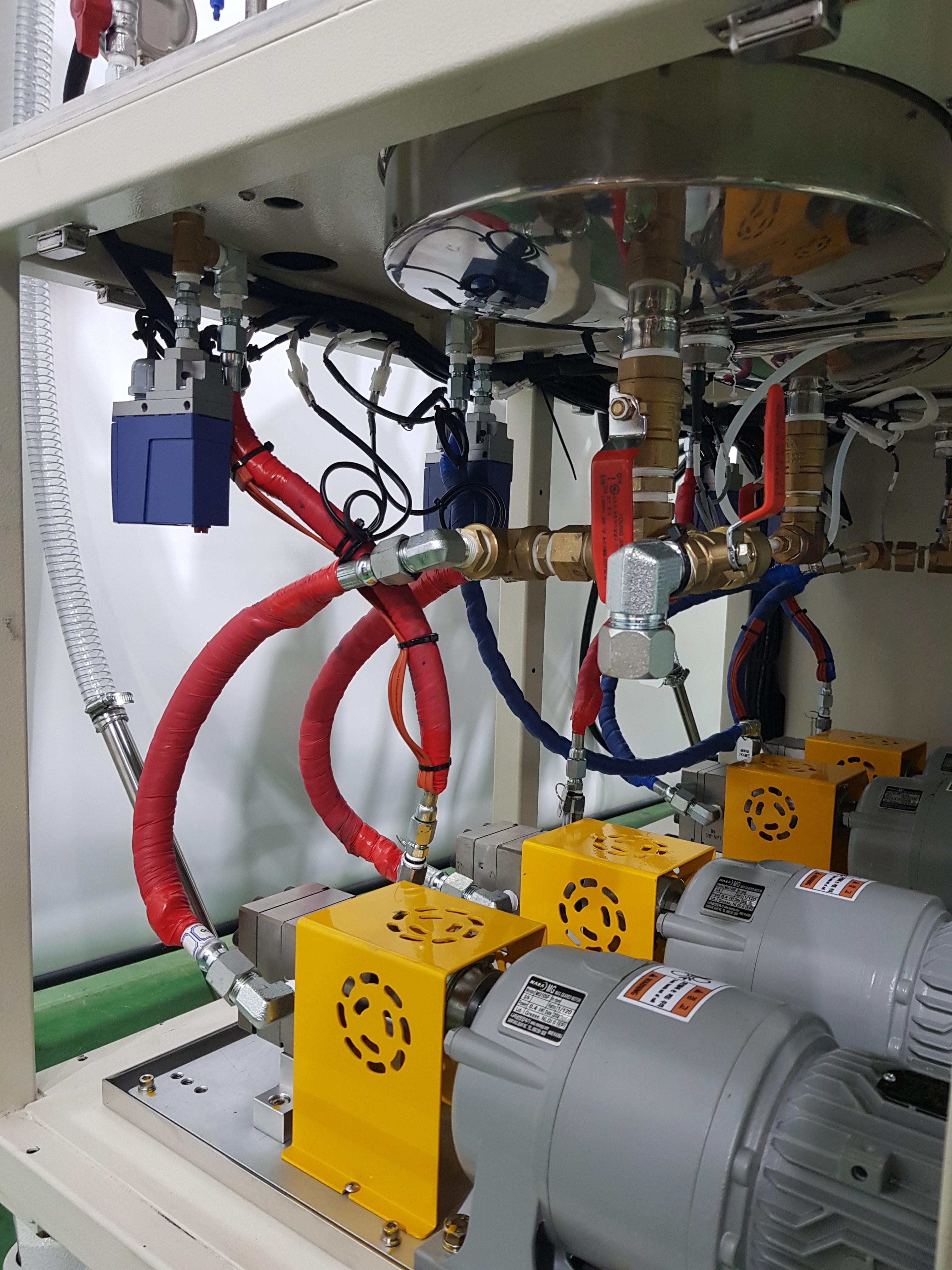

< 정량 Gear Pump >



펌프 자체 허용 오차 0.5%의

정밀정량 토출 제어가 가능합니다.

​

펌프용량 증가로 흡입력이 우수합니다.

​

특수 Seal을 적용하여

누수문제를 해결하였습니다.

​

AISI440C 테프론 사용으로

경화 및 고착방지 설계되었습니다.

​

무 Seal Type Gear Housing으로

반영구적인 사용이 가능합니다.

​

​

​

​

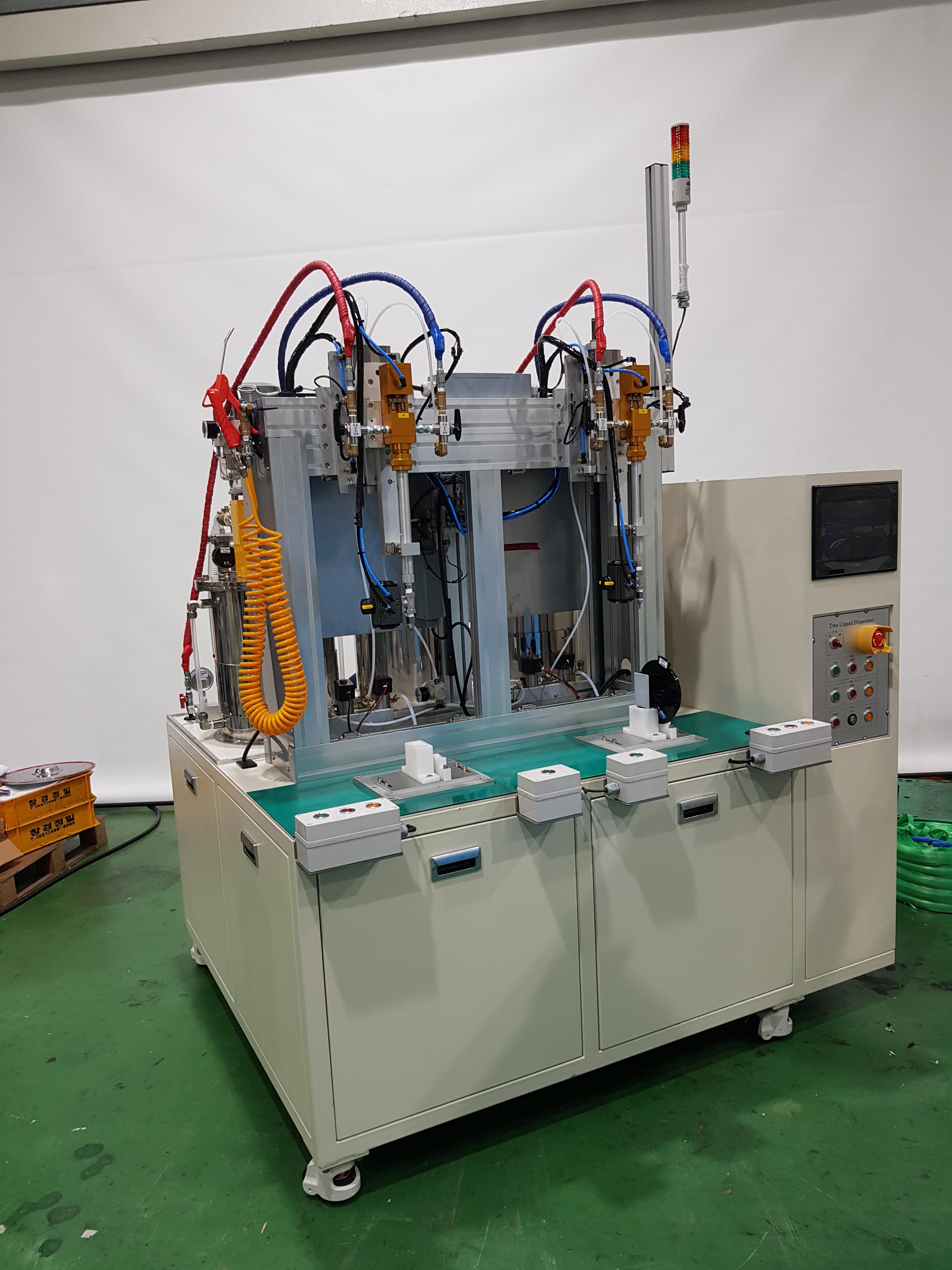

< Main Frame >

이동성과 현장 작업성을 고려하여

저중량 설계되었습니다.

(약 400kg)

​

1) Control

조작이 편리한 콘트롤

2) Front Cover

내부를 손쉽게 열 수 있는 여닫이 방식

3) 사각파이프

40×40×2.3t의 각파이프로 연결되어

견고함.

4) Caster

현장 자동화 라인에 손쉽게 이동할 수 있는

충격 흡수형 브레이크 바퀴

​

​

​

​

​

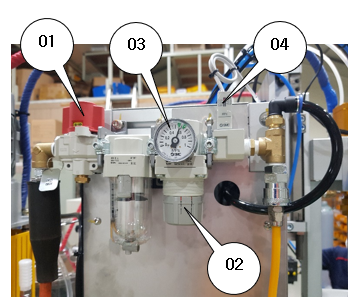

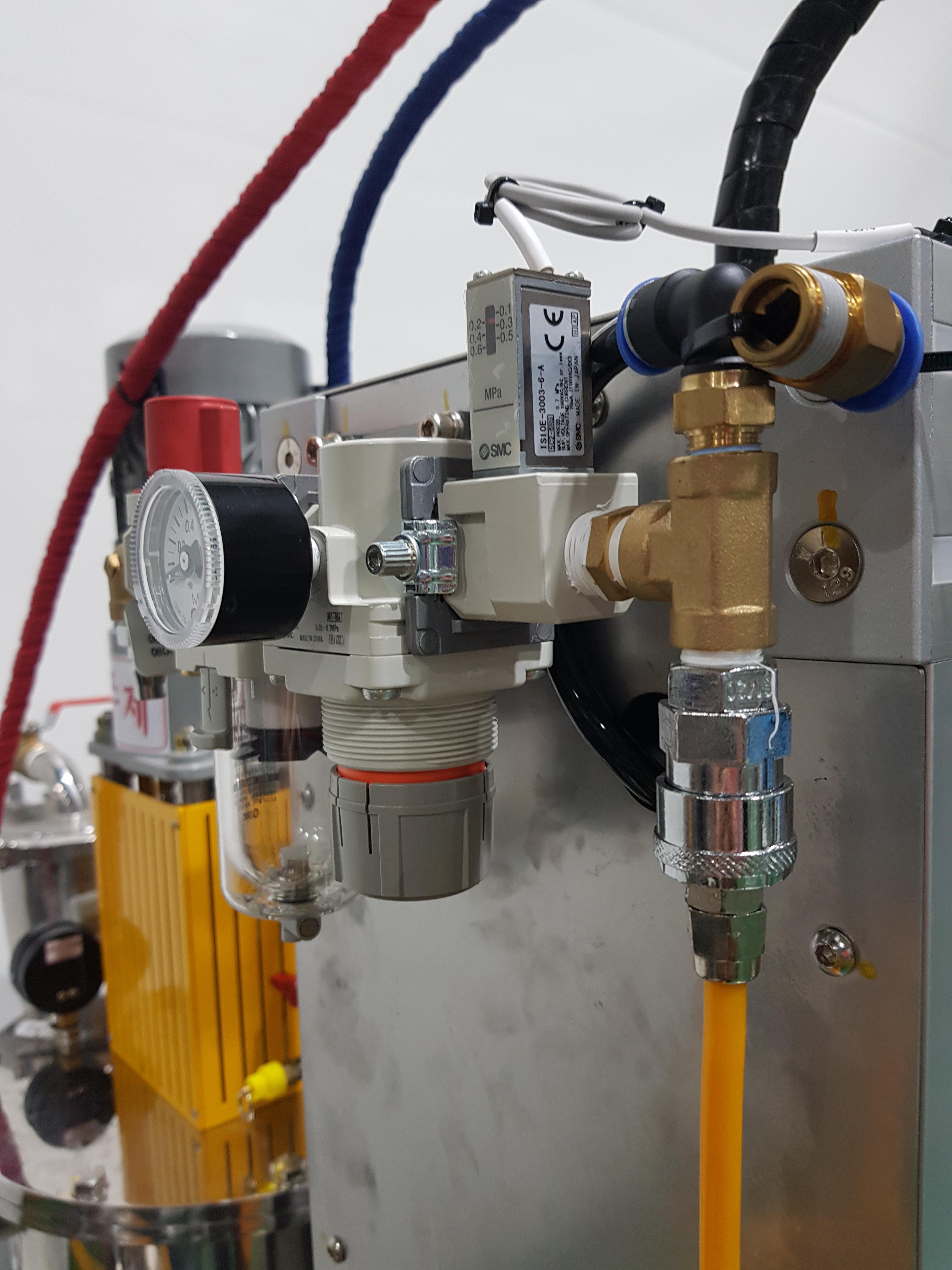

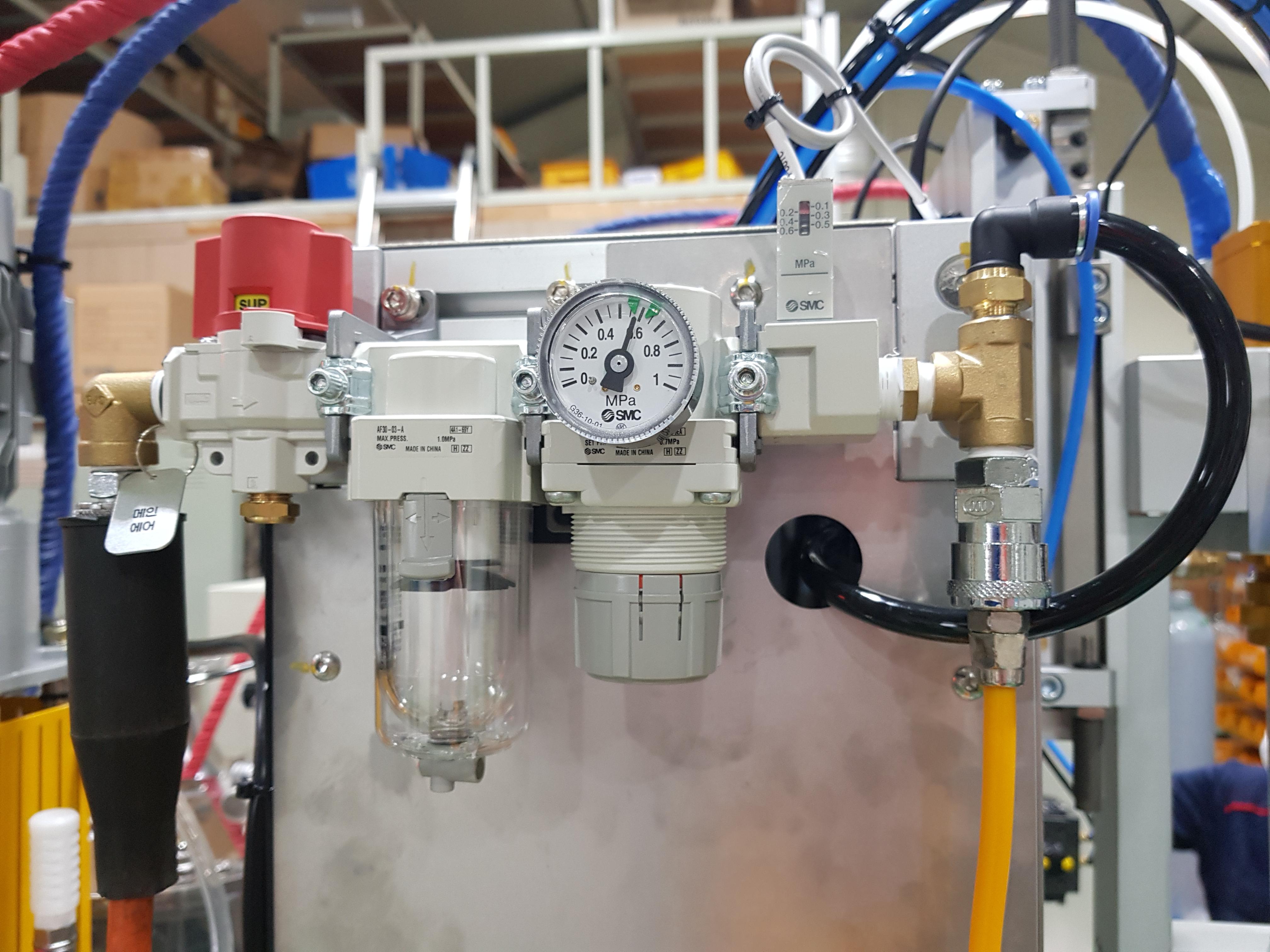

< Main Air >

1) 급기*배기 밸브

2) 공기압력 조절기

3) 공기압력 게이지

4) 압력 스위치

​

사양

* 보증내 압력 : 1.5MPa

* 최고 사용 압력 : 1.0MPa

* 설정압력범위 : 0.05~0.7MPa

* 여과도 : 5㎛

* 케이스 재질 : 폴리카보네이트

​

​

​

​

​

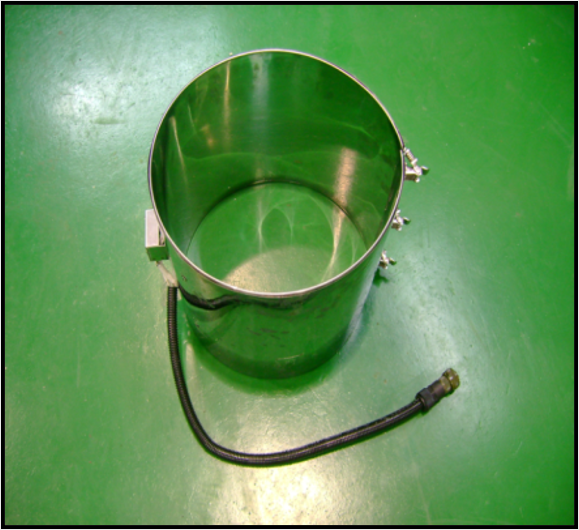

< 밴드히터 (SUS Band Heater) >



점도를 낮추기 위한 장치로

일정점도를 유지하여 믹싱불량을 없앱니다.

온도조절 기능 센서가 장착되어

정확한 온도 유지가 가능합니다.

±1% 내에서

온도조절 컨트롤이 가능합니다.

탱크표면에 직접 부착합니다.

(원터치 방식)

​

​

​

​

​

​

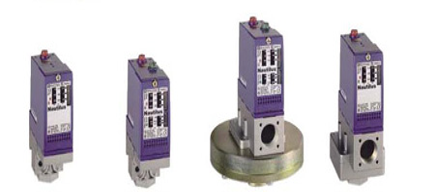

< 압력 스위치 >



콤팩트한 소형 스위치로

범용적 사용이 가능합니다.

​

유압/공기압/수압의

자동 압력제어에 활용

​

제어대상:

물/공기/유체/기름/바닷물

/불활성가스/스팀

​

환경특성

-25~70℃ (IEC 60529)

​

유압부 결선

1/4BSP 암나사

(다른 결선방식도 가능)

​

XML-A차압 고정형,

2개의 설정값으로 검출

​

​

​

​

​

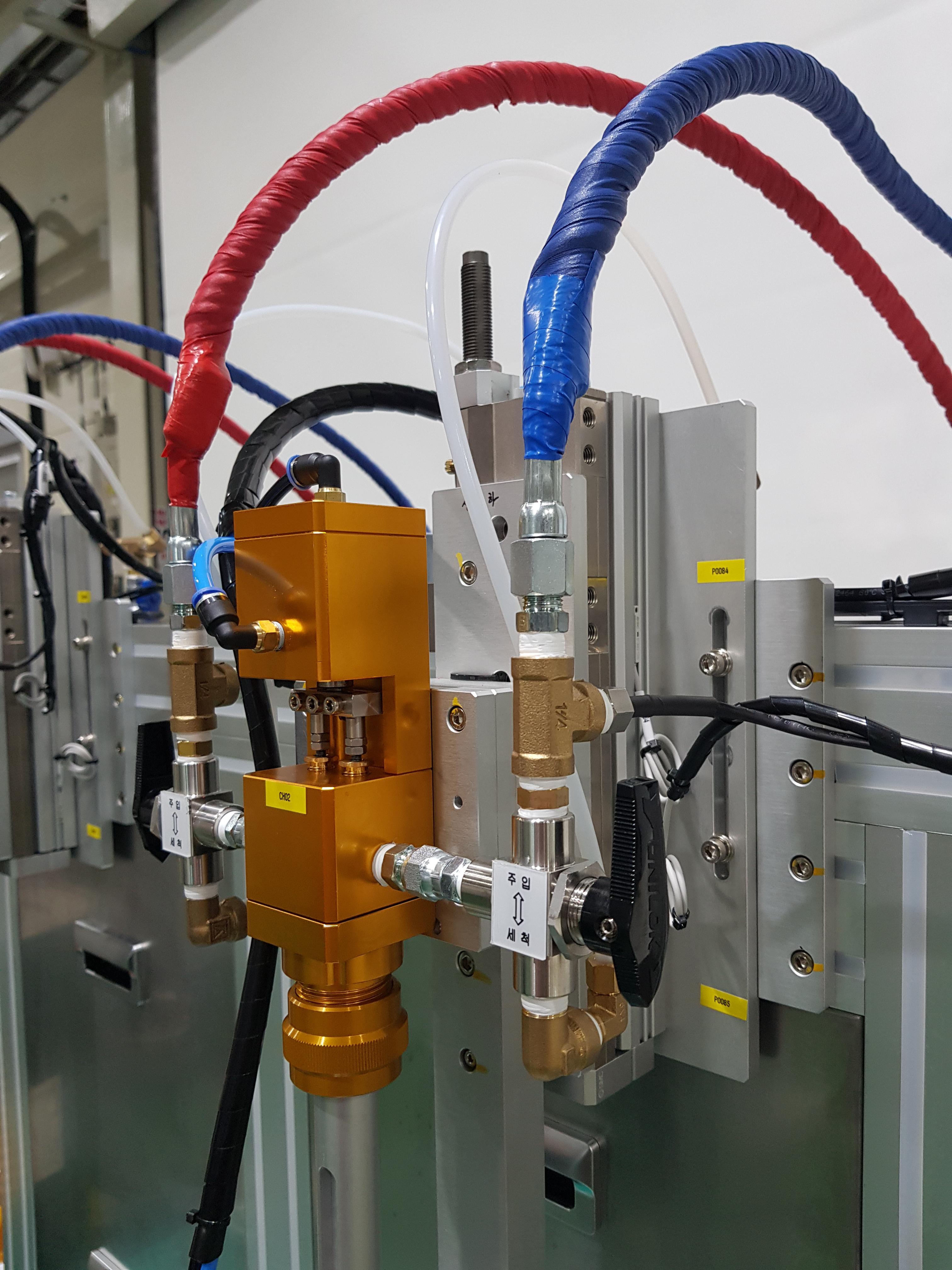

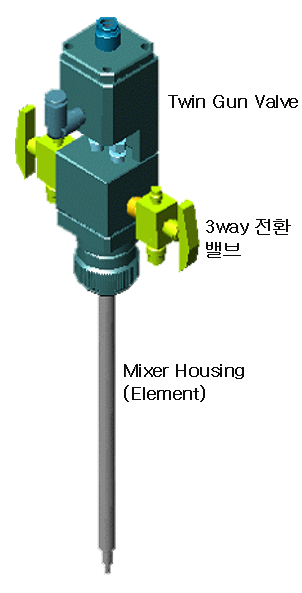

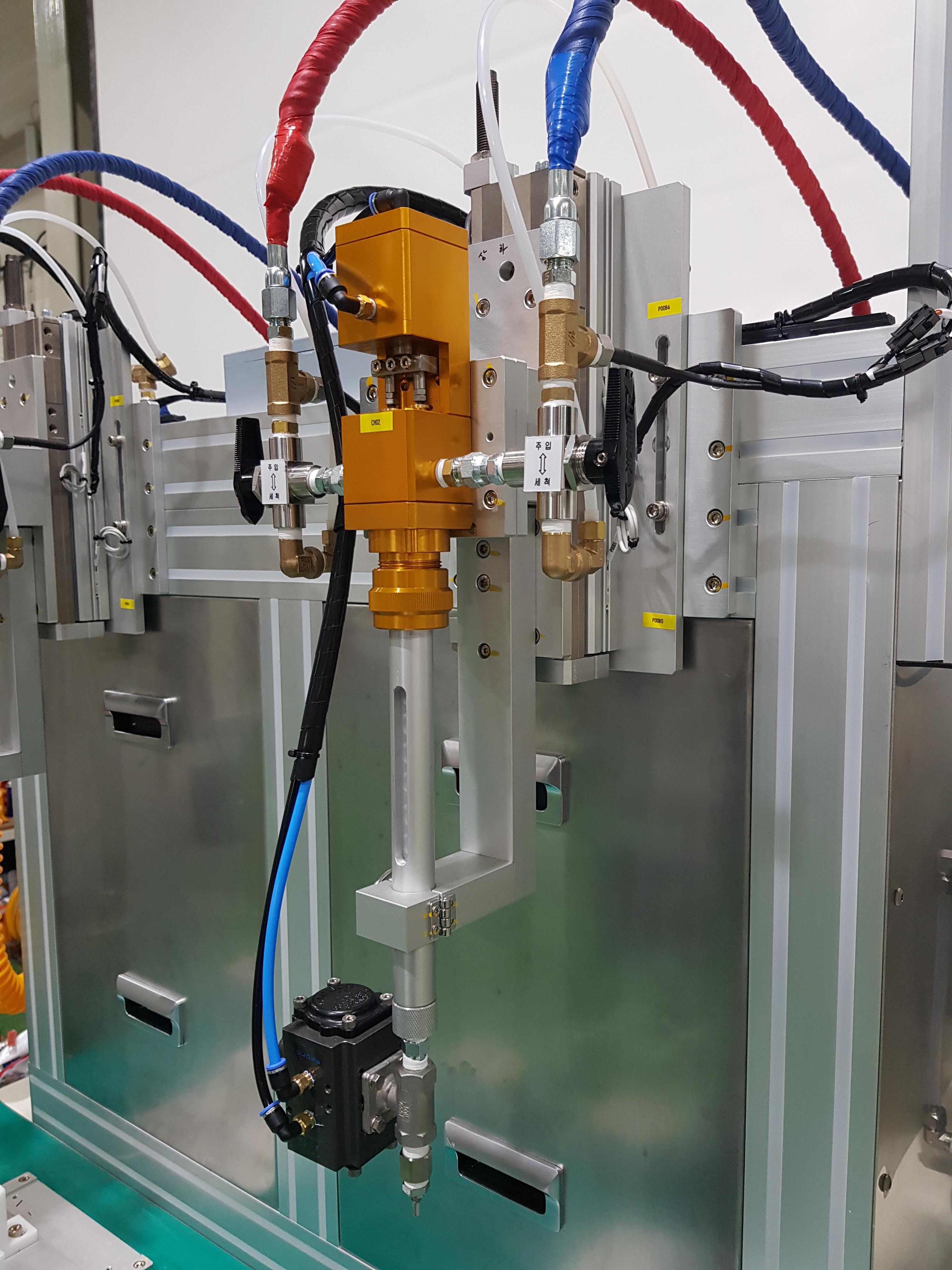

< Twin Gun Valve (토출부) >



Mixer Housing 믹싱방식

토출량 : 1000cc/min

혼합비 편차 ±1% 이내

혼합비율 100 : 30

Air 차단 시 자동잠금 기능

손쉬운 비율체크 계량 가능

​

​

​

​

​

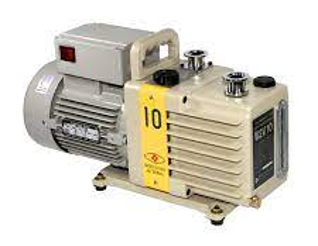

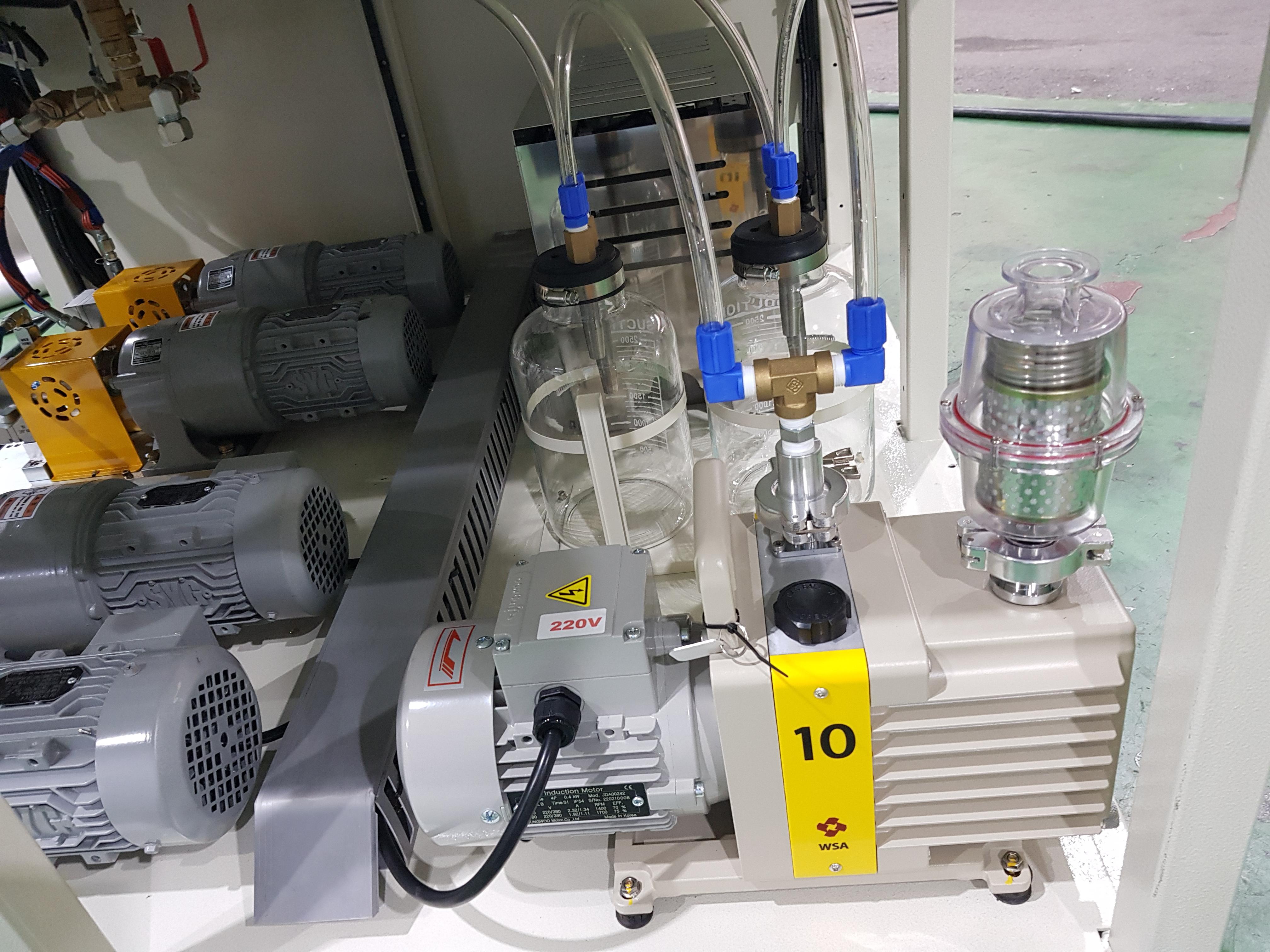

< 진공 펌프 (Vacuum Pump) >

공기 냉각, 오일 재순환,

오일 제거 필터를 통한 깨끗한 배출 공기,

그리고 저진동·저소음 설계로

어떠한 환경에서도 원활하게

사용 가능한 진공펌프입니다.

​

짜임새 있는 구조와

간편한 취급 방법으로

쉽고 빠른 유지 보수가 가능합니다.

​

고품질 재료와 컴퓨터 제어 공정으로

규걱화되고 정밀한 제품 생산을

보증합니다.

​

규격 모터에 의해 직접 구동됩니다.

​

짧은 시간 내에 고진공에 도달할 수 있으며

오일펌프에 비해 유지 보수 비용이 적고,

기계적 수명이 깁니다.

​

또한 오일을 사용하지 않기 때문에

오염 및 점도 변화에 관계없이

고진공을 유지할 수 있습니다.

​

​

​

​

​

​

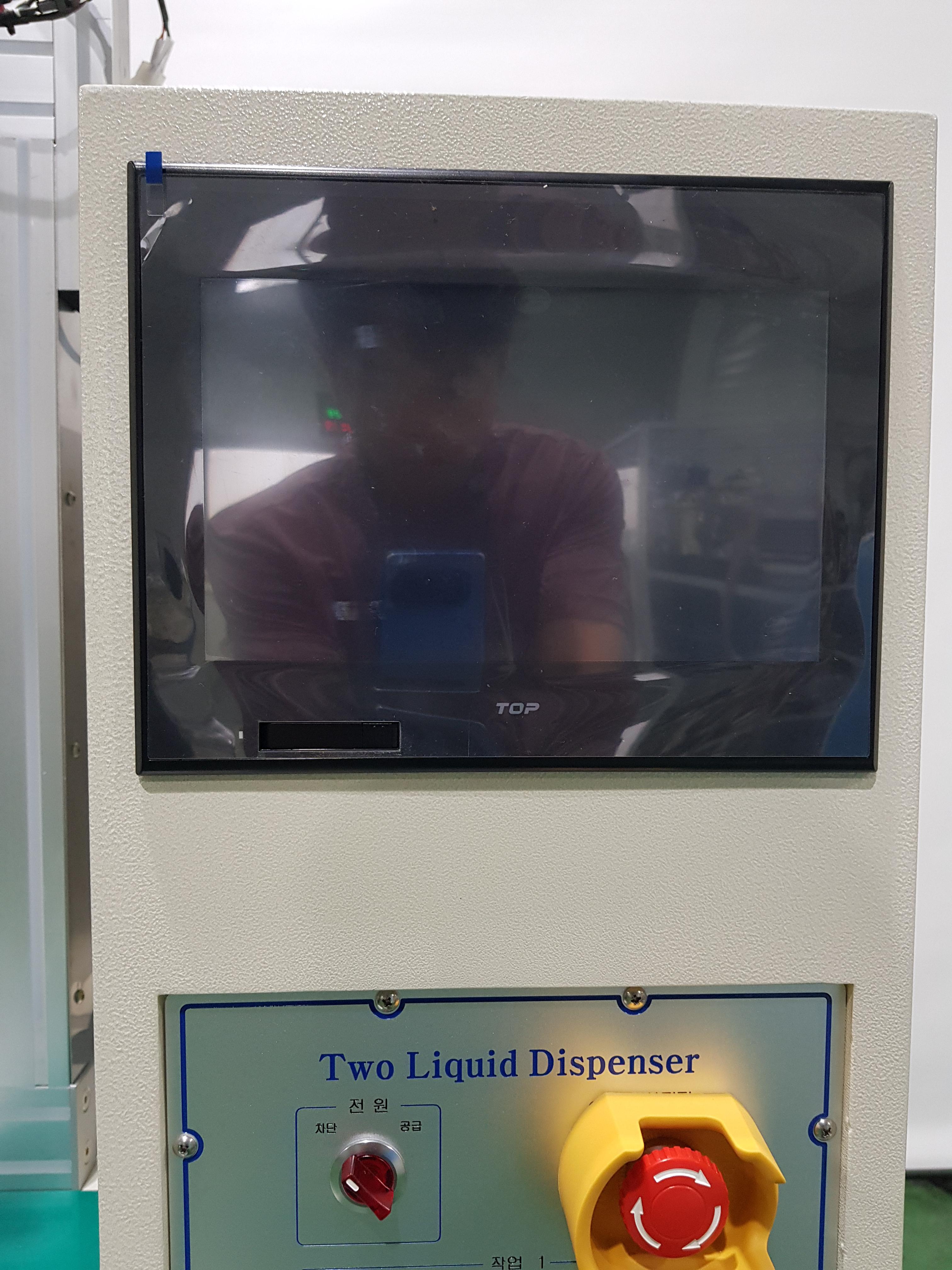

< Controller Box >







토출압력, 탱크온도, 인버터 제어,

토출속도조절, 시간 모니터링 등

기계 동작 시 모든 상황을 제어부에서 조작합니다.

​





---
