(주)케이엔디시스템 은
산업 전반에 걸쳐 사용하는
토출기, 1액형토출기, 2액형토출기, 에폭시•우레탄•실리콘 자동혼합토출기
충진기디스펜서, 자동화설비제작, 발포기, 주형기, MOCA우레탄장비
주형기, 데스크탑로봇디스펜서, 악세서리, 스테틱믹서, 컨베이어 등
다양한 액체 정량 토출장비를 설계•생산하여
국내외 다양한 기업의 생산성을 높이는 데
기여하고 있습니다.
이메일
sephiago@hanmail.net
전화문의
본사 031-499-6730
H.P 010-5495-6575

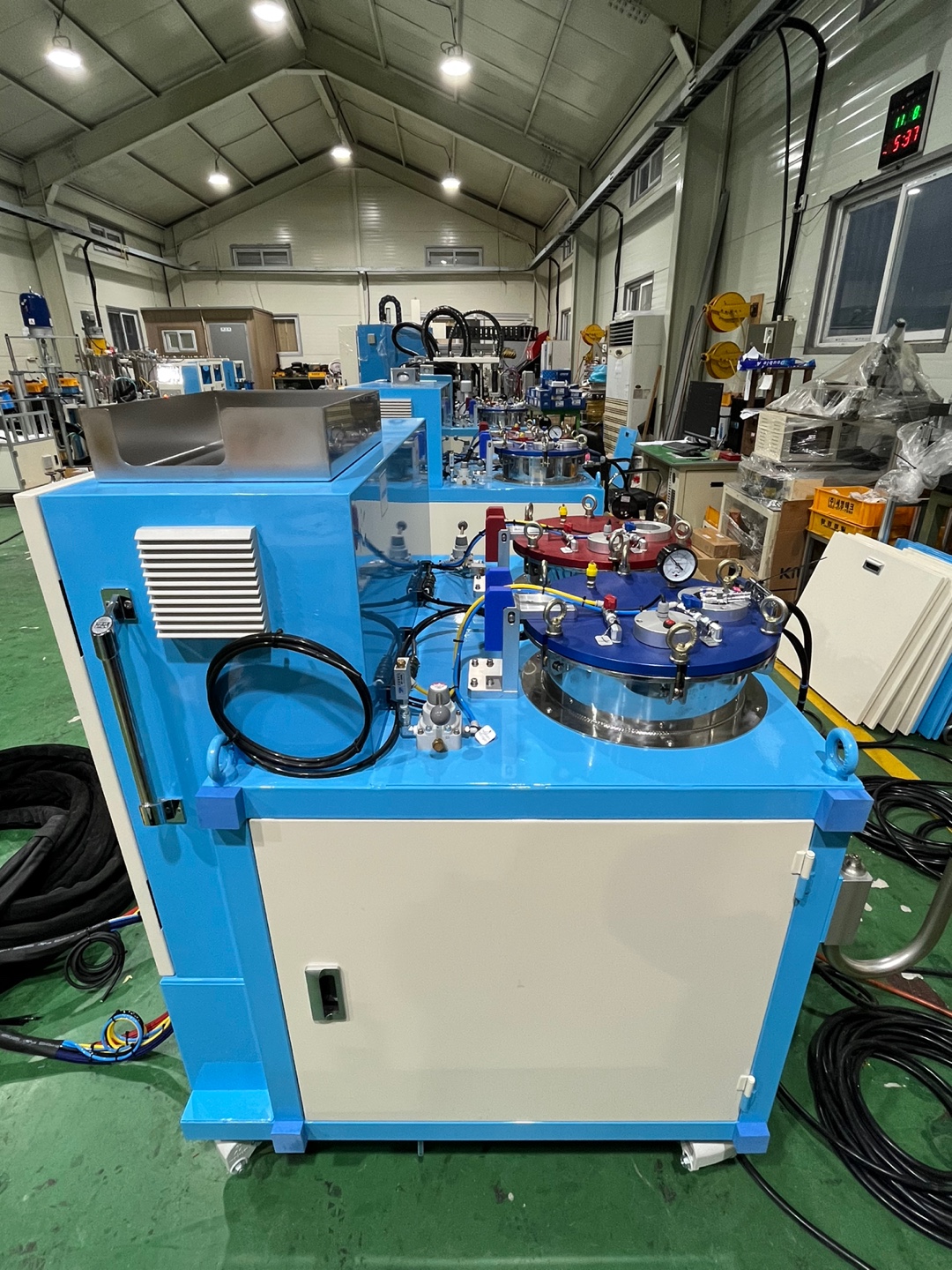

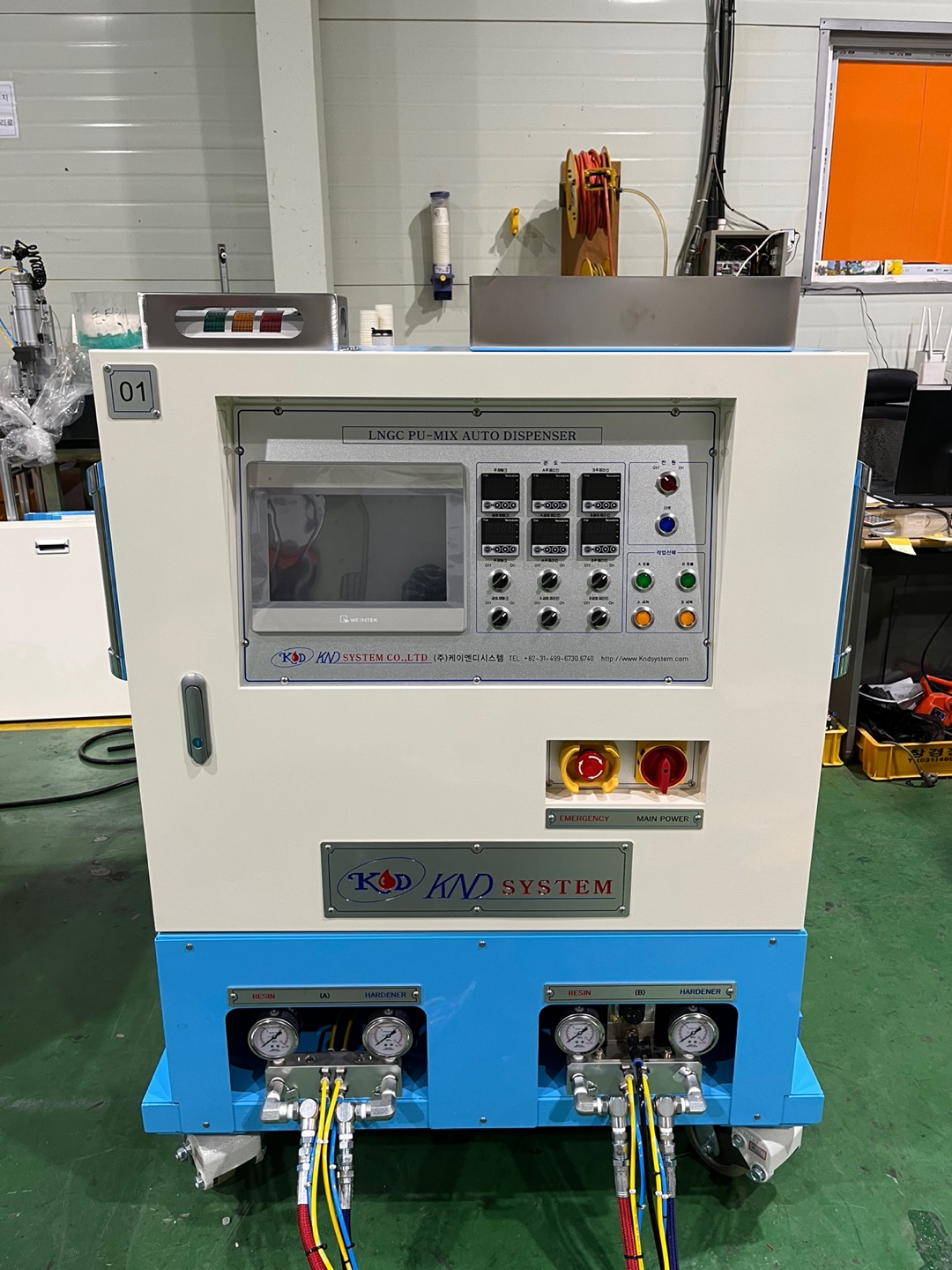

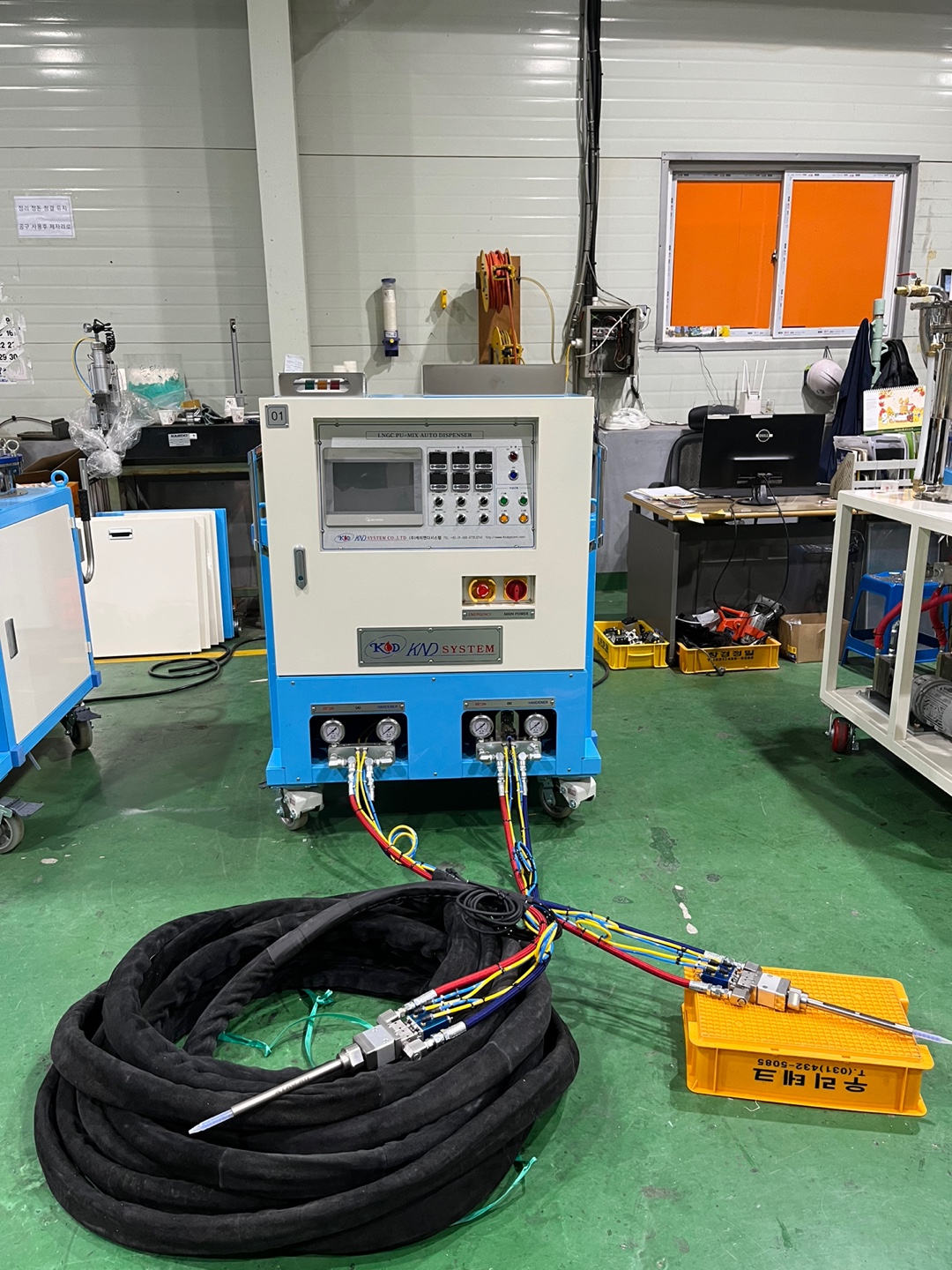

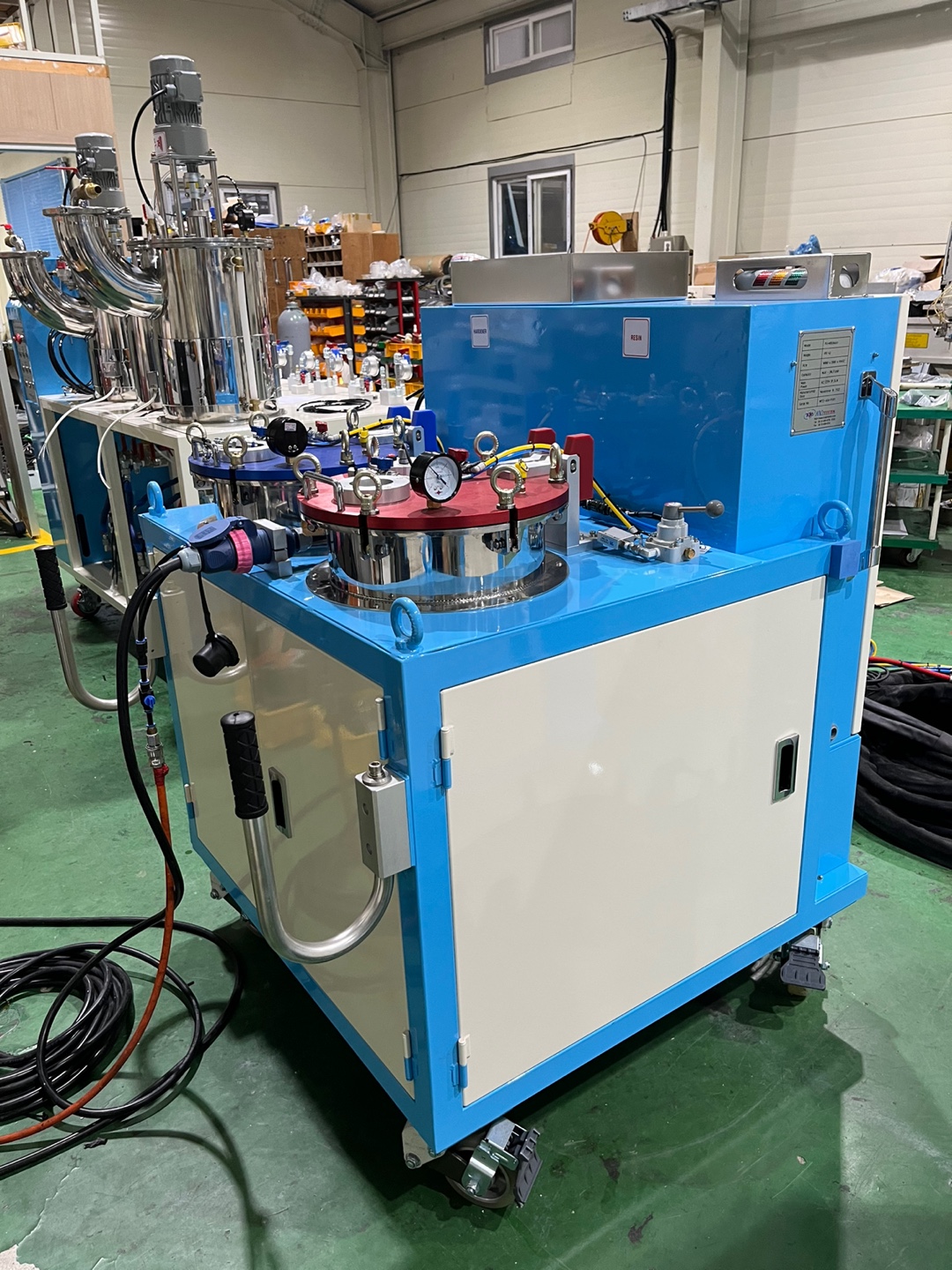

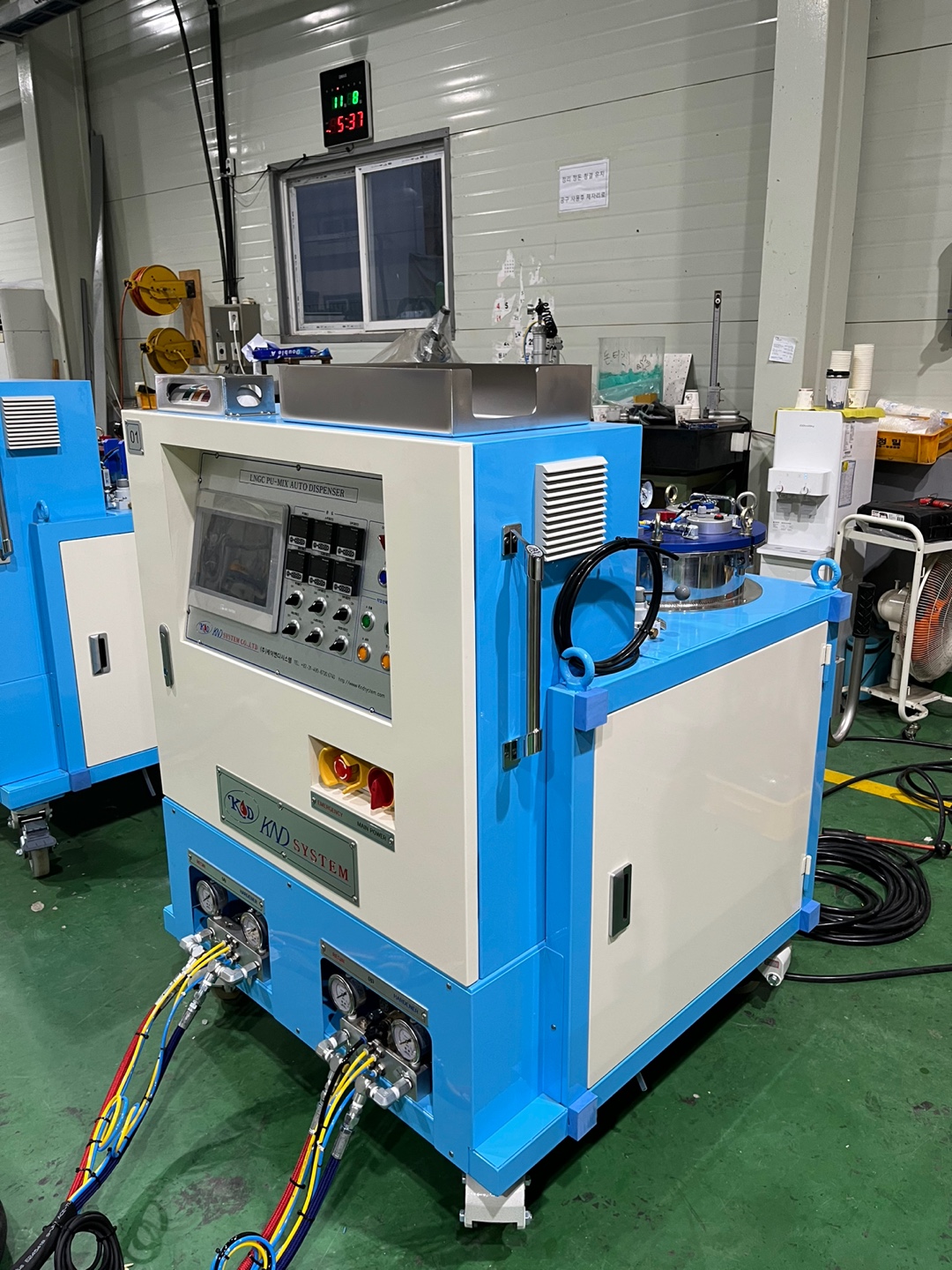

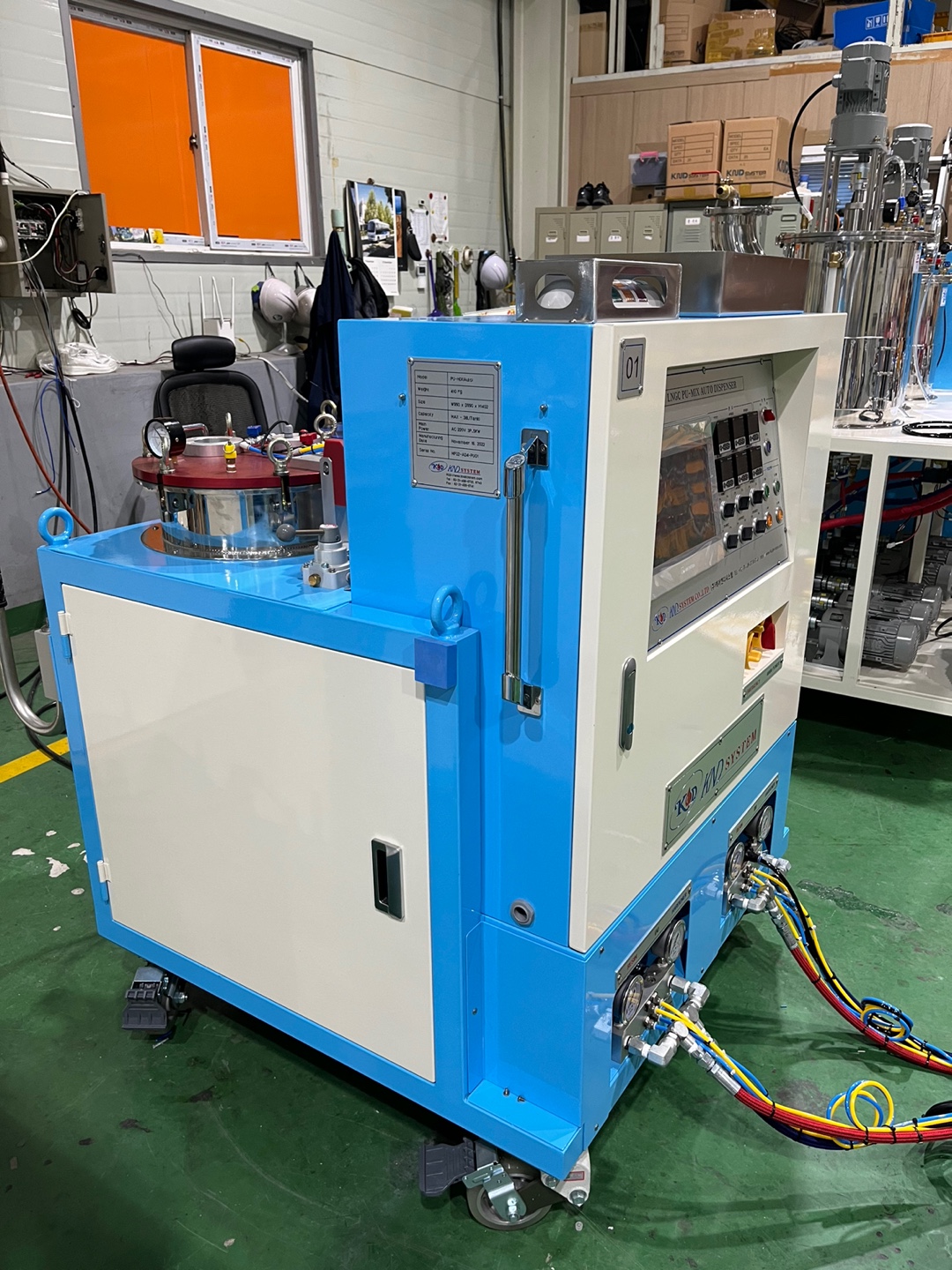

PU-MIX Auto Bonding(38L)
본 장비는 Gear Pump로 압송하는 시스템으로서
정밀정량 Gear Pump > 유량계
> Mixer Housing > 토출 됩니다.
중량 400kg
외관치수 W 990 × D 990 × H 1402
토출량 10~300cc/min
혼합비율 100 : 10 ~ 100 : 100
P.L.C 중앙제어
200V 삼상 전압 사용
1) Control Box
2) 권선용 LUG
3) Door
4) Handle
5) Frame (50×50×T2.3)
6) Caster 6"(GDS-150F)
7) Handle Block
8) Pressure Gauge(Resin)
9) Pressure Gauge(Hardener)
10) Tank(Resin)
11) Tank(Hardener)
12) Hose & Move Handle
13) Servo Motor(Resin)
14) Servo Motor(Hardener)
15) Hose(Hardener)
16) Hose(Resin)
17) Gear Pump(Resin)
18) Gear Pump(Hardener)

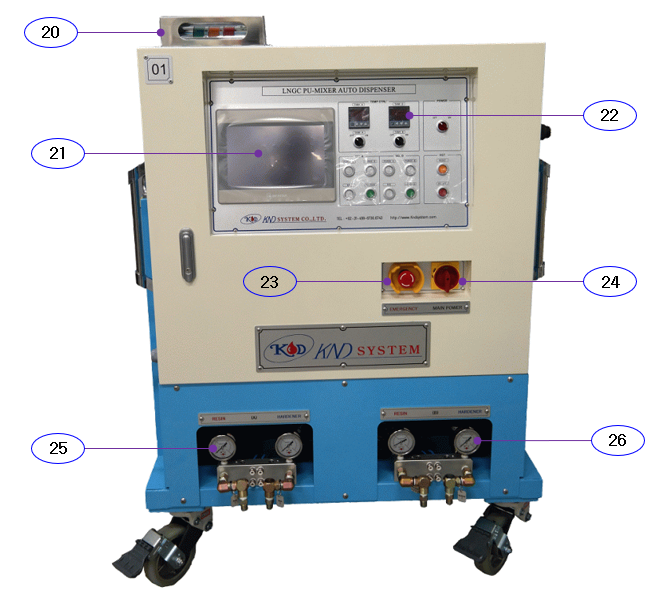

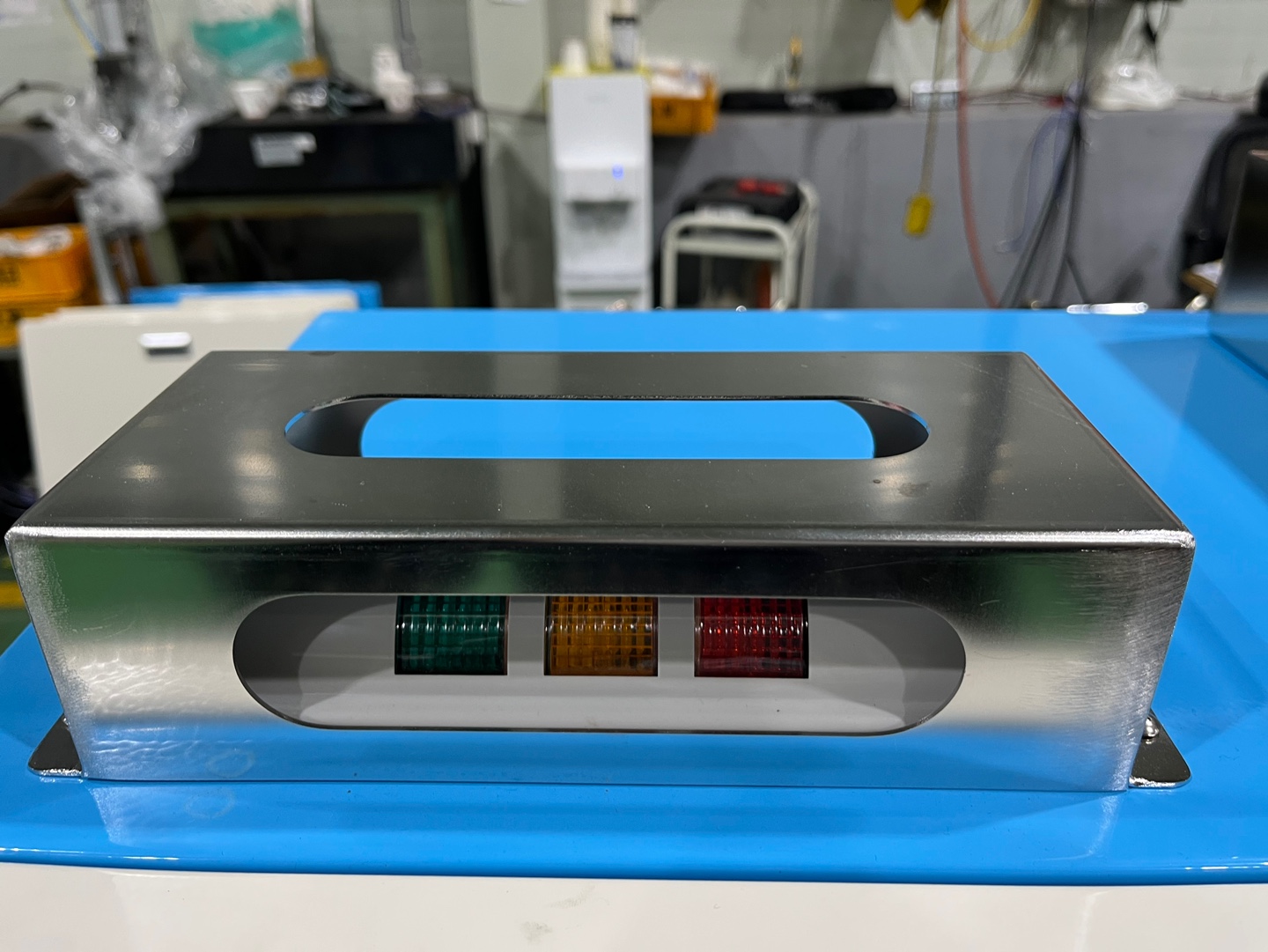

20) Alram Lamp
21) Touch Screen
22) Temperature Control
23) Alram On/Off Switch
24) Mani Power(On/Off)

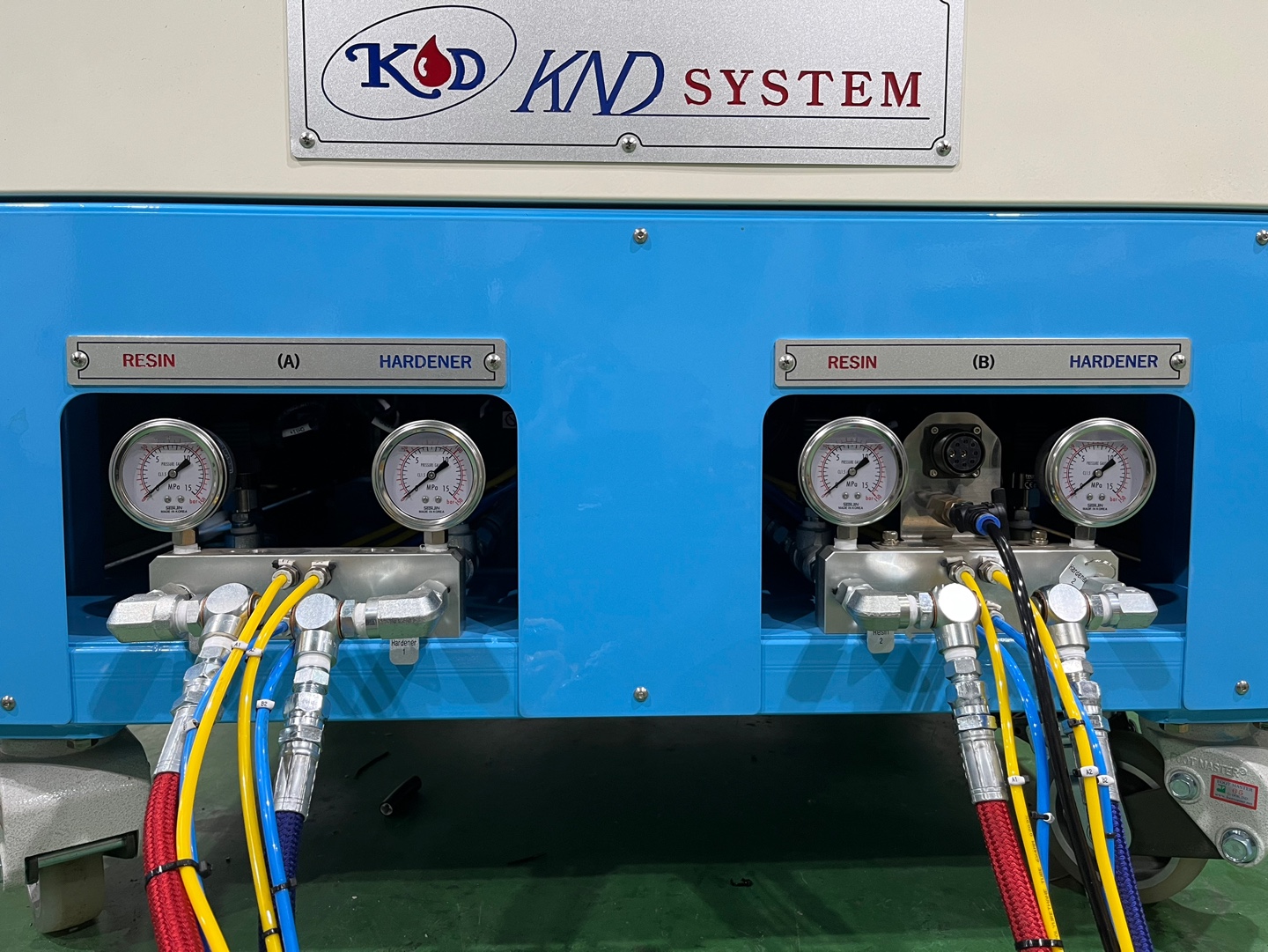

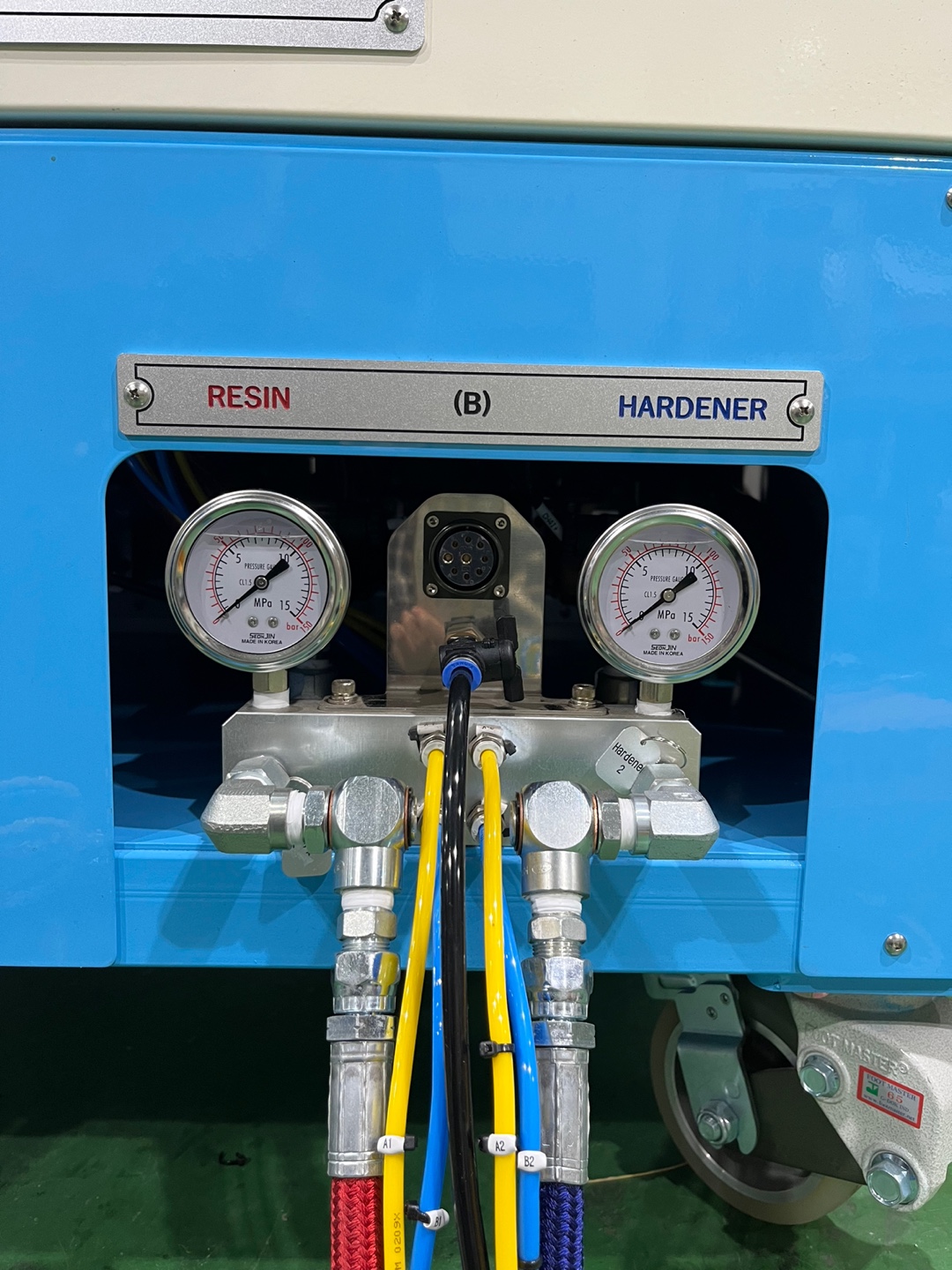

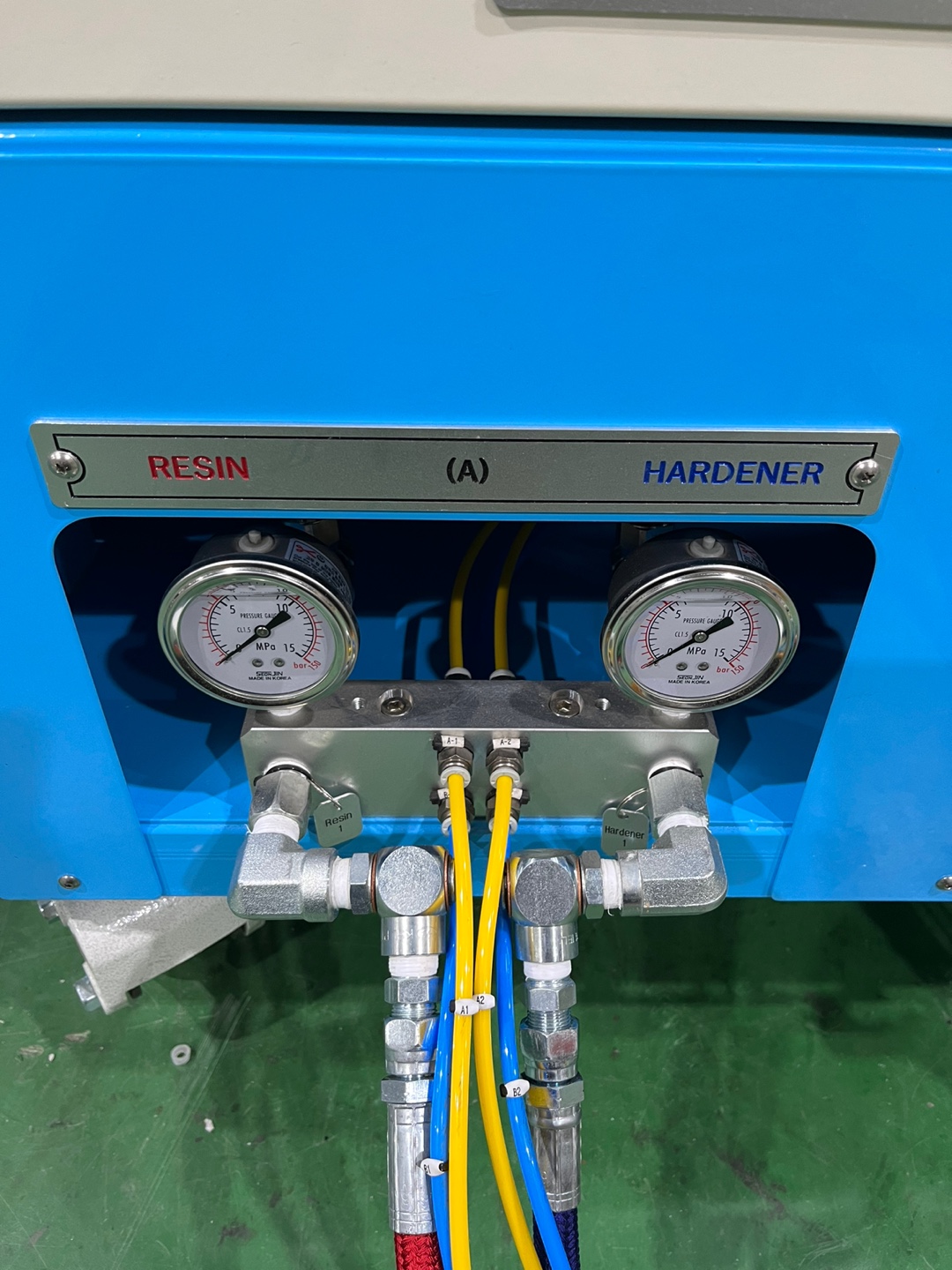

25) Pressure Gauge(Resin)
26) Pressure Gauge(Hardener)
27) A.B.M_Bracket

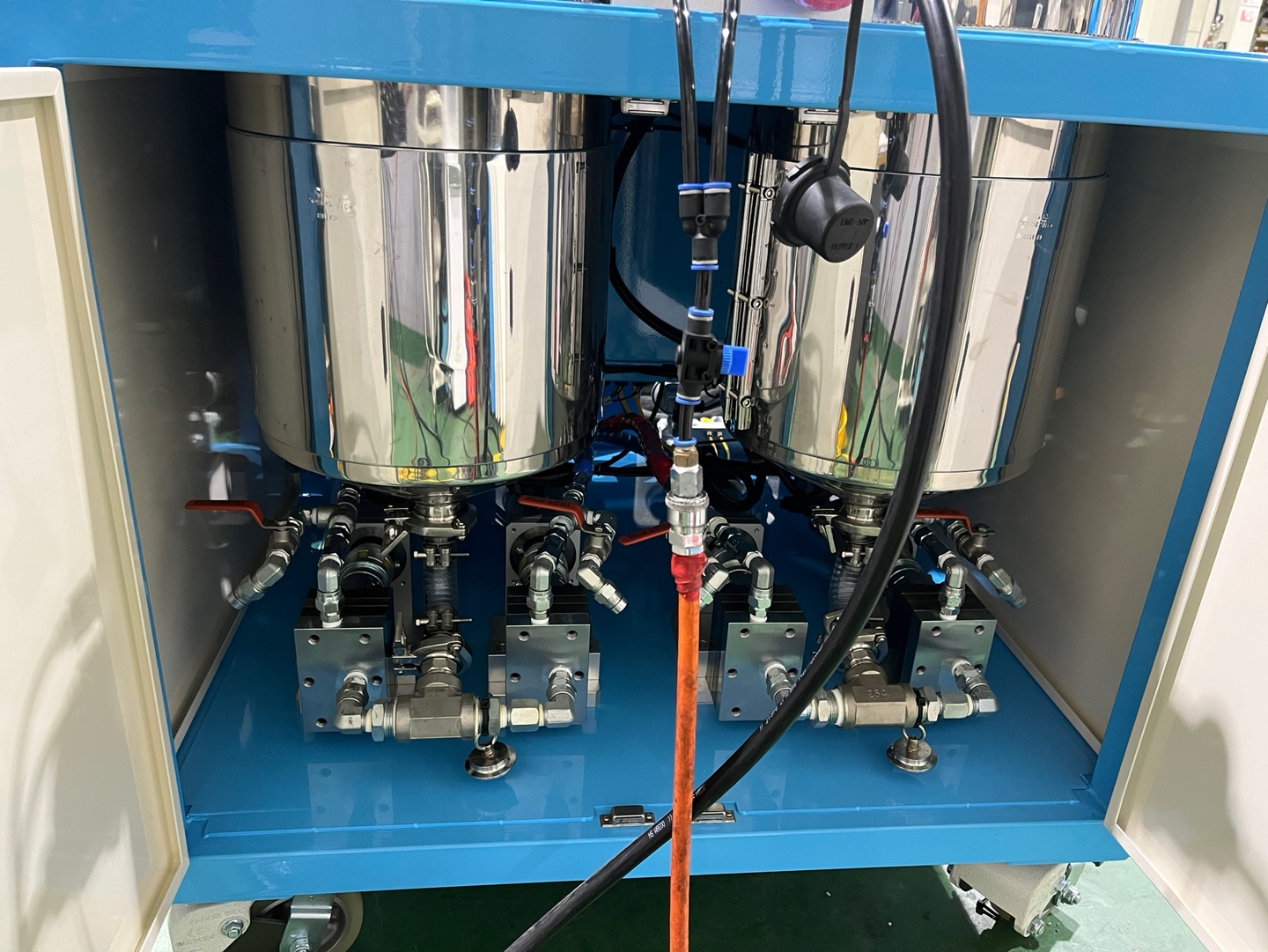

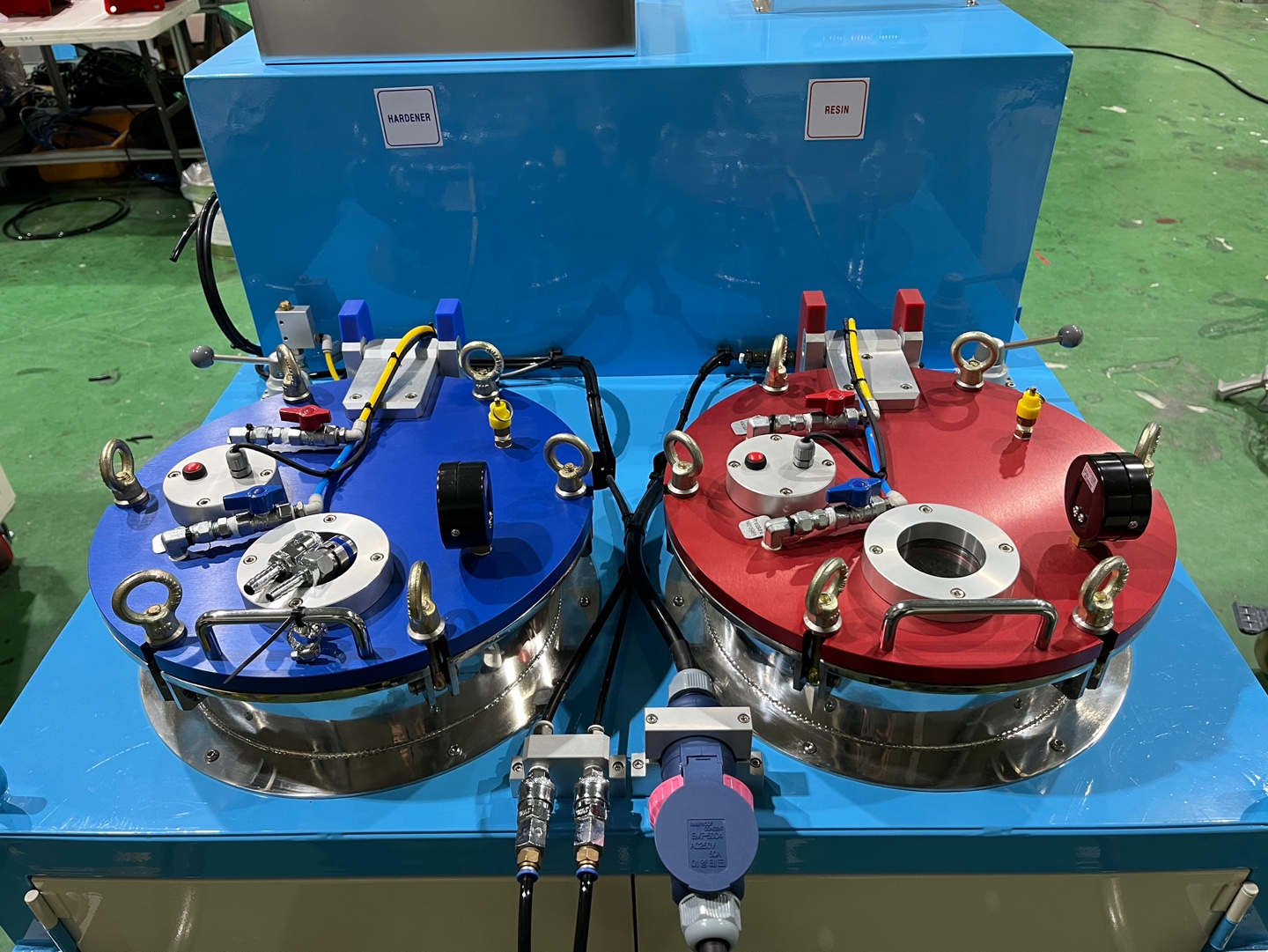

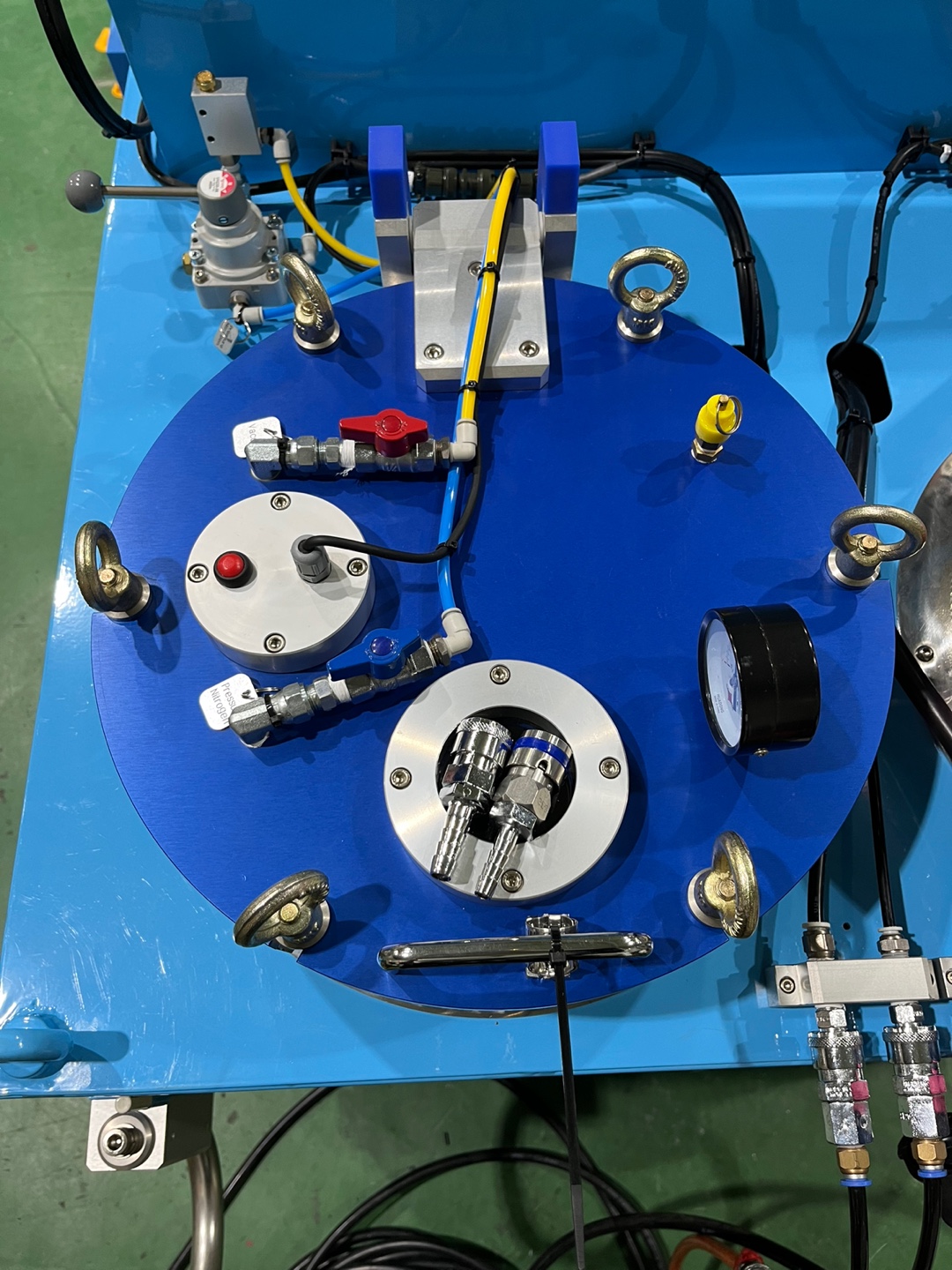

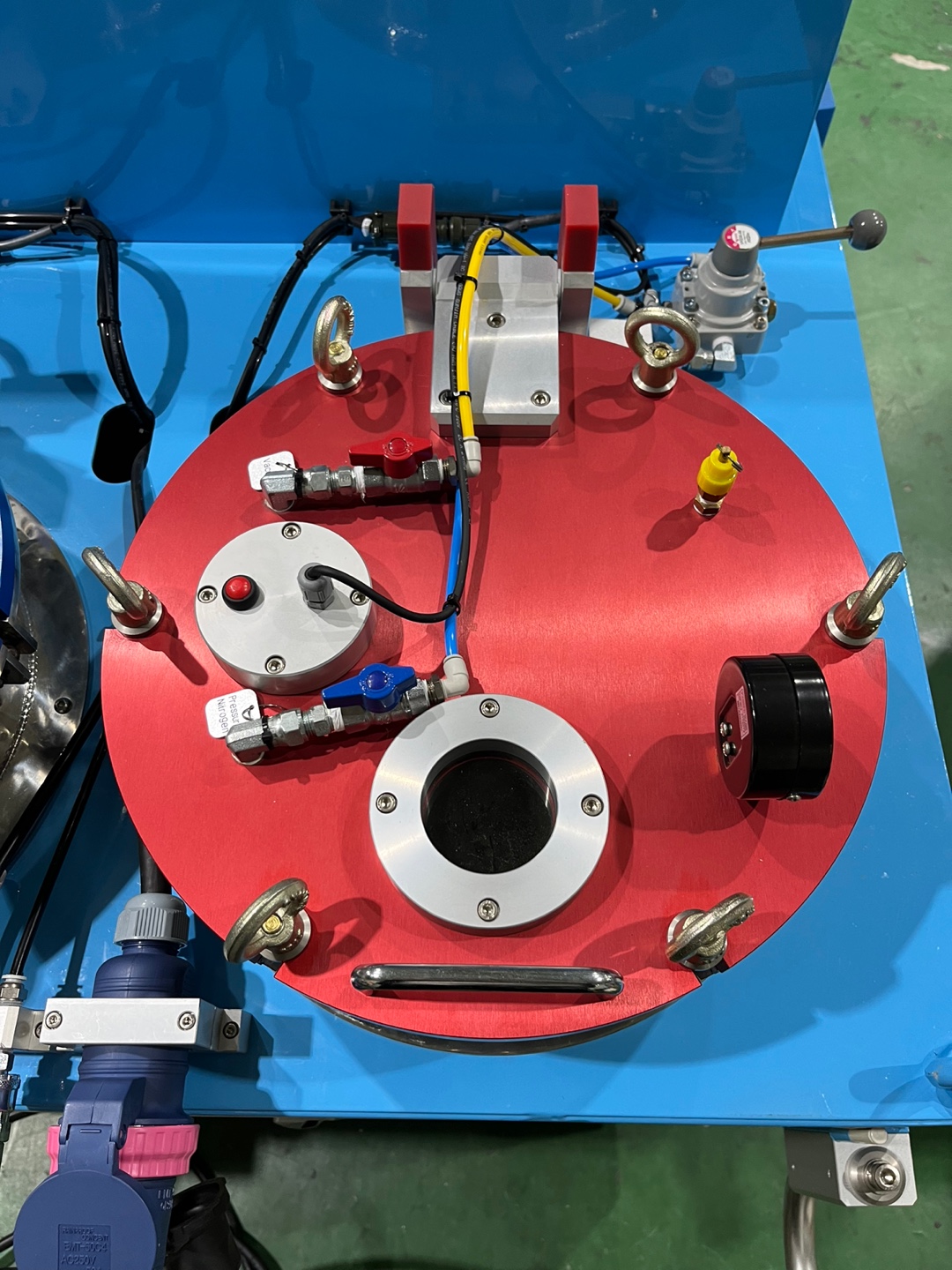

< Tank부 (38L) >
1) L.E.D_Switch
2) Window
3) Handle
4) Open/Close-Bolt
5) Pressure Gauge

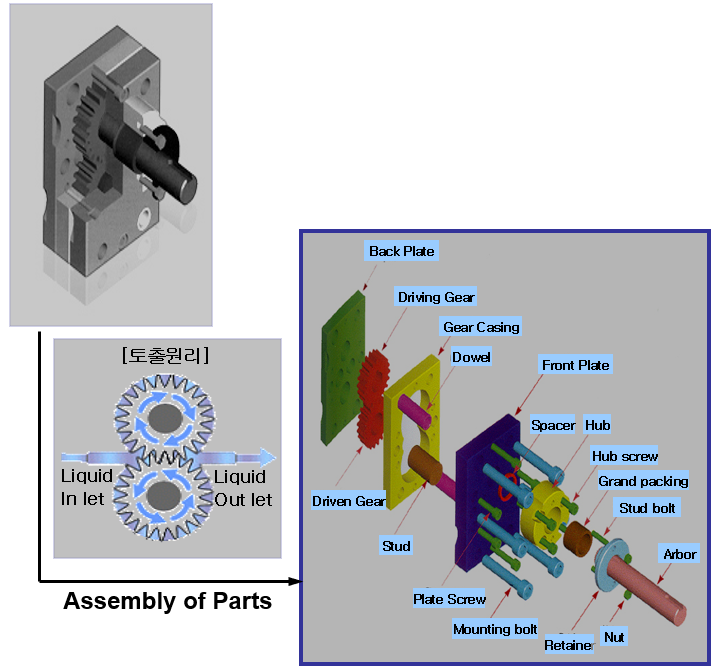

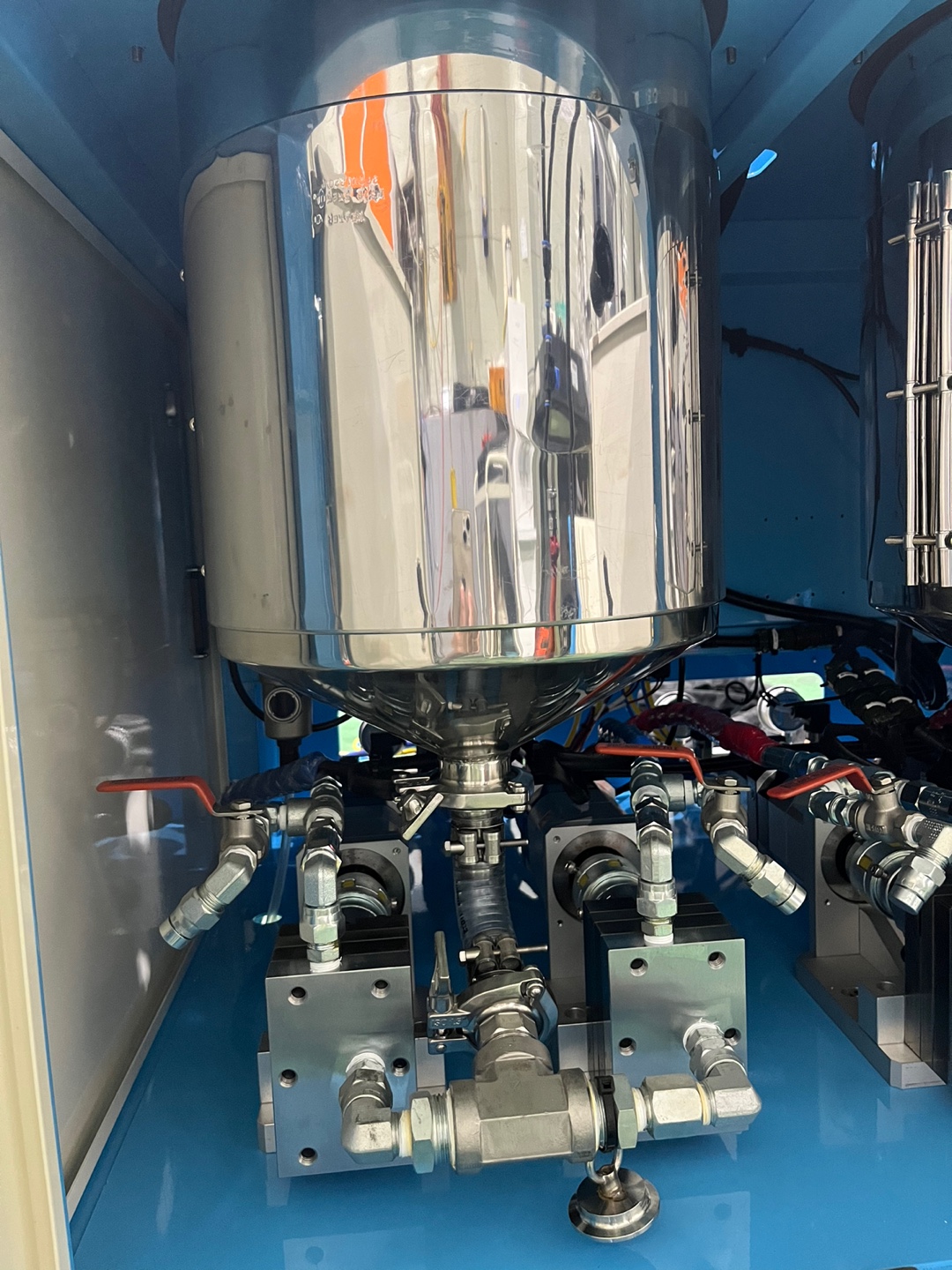

< 정량 Gear Pump >
SKD11의 고주파 열처리를
사용하여 내구성이 매우 강합니다.
정밀 Gear가 맞물려 회전하기 떄문에
수지의 정량만 토출됩니다.
Gear Housing이 무 Seal type이어서
반영구적인 사용이 가능합니다.
사양
분당유량:10cc~300cc/min
온도:max.350℃
입구압력:max.250kgf/㎠
점도:max.1,000,000cps
출구압력:max. 300 kgf/㎠
회전수:10~40min
압력차:max.200kgf/㎠
펌프 자체 허용 오차 0.5%의
정밀정량 토출 제어가 가능합니다.
펌프용량 증가로 흡입력이 우수합니다.
특수 Seal을 적용하여
누수문제를 해결하였습니다.
SUS316L 테프론 사용으로
경화 및 고착방지 설계되었습니다.
무 Seal Type Gear Housing으로
반영구적인 사용이 가능합니다.

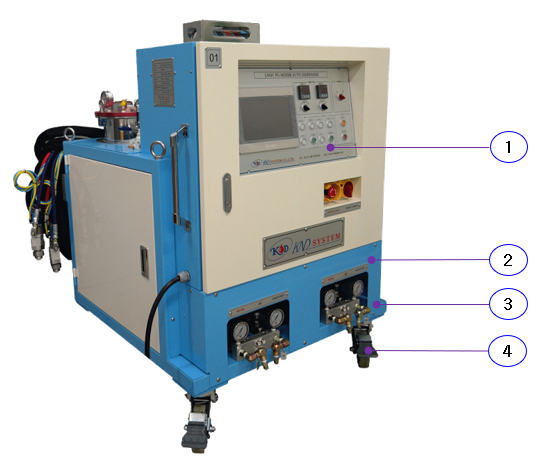

< Main Frame >
저중량 설계(약 400kg)되어 공간제약을 받지 않고
원활한 현장작업과 이동이 가능합니다.
1) Control
조작이 편리한 콘트롤
2) Front Cover
손쉽게 커버를 열 수 있는 여닫이 방식
3) 사각파이프
50×50×2.3t의 각파이프로 연결되어
견고합니다.
4) Caster
현장 자동화 라인에 손쉽게 이동 가능한
충격 흡수형 브레이크 바퀴입니다.
6” Caster (충격흡수형_Brake Type)
< Air Regulator Ass'y >
알곤가스를 사용하지 않고
콤프레셔의 공기압으로만 사용하여
안전사고 위험에 노출되지 않습니다.
1) 레규레이터
공기의 압력을 조절합니다
2) 압력 게이지
현재 압력의 상태를 나타냅니다.
3) 필터
콤프레셔로 만들어진 압축공기의
수분과 불순물을 제거합니다.
4) 메인에어 밸브
메인 에어공급 On/Off
사양
- 최고 사용 압력 : 9.9Kg/㎠
- 드레인 적용량 : 100cc
- 설정압력 : 0.5 – 8.5Kg/㎠
- 저유량 : 230 cc

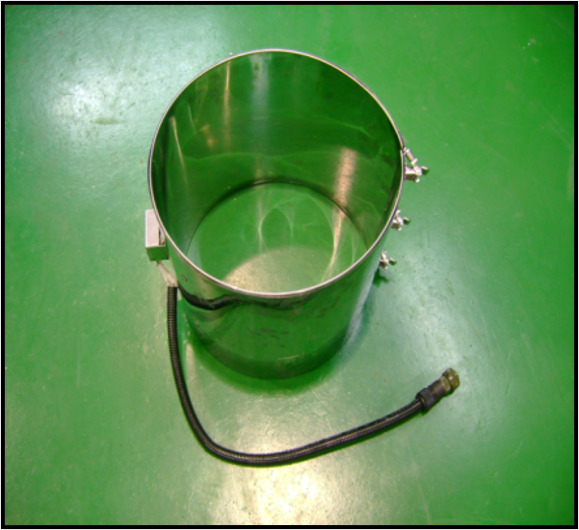

< 밴드히터 >
(SUS Bend Heater)
점도를 낮추기 위한 장치로,
믹싱 불량 없이 일정 점도를 유지합니다.
온도조절이 가능한 센서가 장착되어
정확한 온도유지가 가능합니다.
온도제어 ±1% 내에서 컨트롤이 가능합니다.
탱크 표면에 직접 부착하는
원터치 방식입니다.

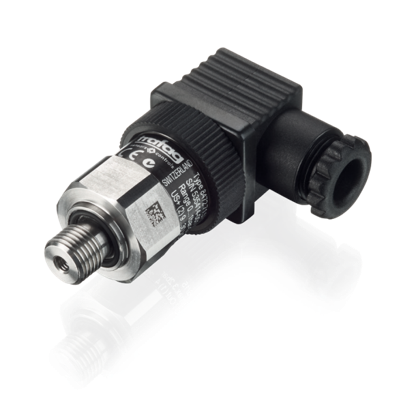

< 압력센서 >
뛰어난 정확성과 내구성을 제공하며
스위치가 전기적 신호를 공압 및 유압 신호로 변환,
모니터링 및 프로세스 제어에 사용합니다.
미디어 압축 공기, 중성 유체 또는
자체 윤활 유체에서 사용합니다.

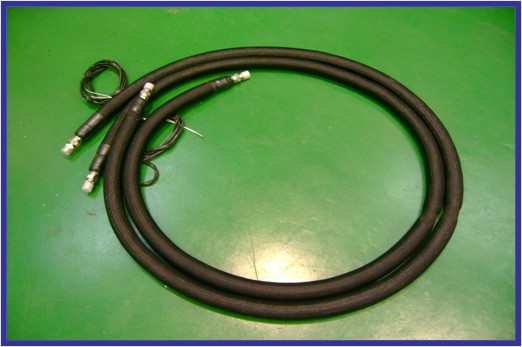

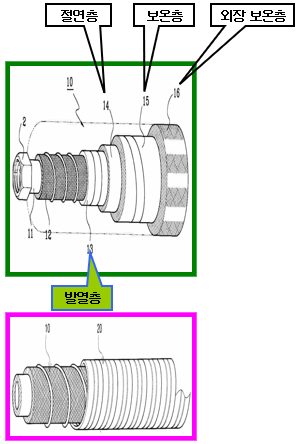

< Heater (Hose) >
유동성 물질의 규정온도가
섭씨 100℃ 이상/이하일 경우로
단순 구분하여 2개의 스펙으로 제작함으로서
현장에서 적용을 빠르게 하고
각 재질들 간의 기능을 최적화함으로서
제품의 내구성, 절연성, 내화학성,
호스의 유연성을 향상시켰습니다.
< 고압호스 >
독특한 구조에 의해 구부러지는 반경이
최소에 있어도 절단되지 않습니다.
튜브 전체가 특수구조로 보호되어 있어
최대 200kg/cm² 압력까지 견딥니다.
부식성, 연속적인 굴곡과 진동에 강한
테프론(TPFE) 사용으로 장시간 사용에 적합합니다.
내부 자체가 깨끗하기 때문에 세정이 편리하고
비상시에도 간편한 사용이 가능합니다.
뛰어난 내열성으로 70~230℃의 범위에서
연속적으로 사용이 가능합니다.

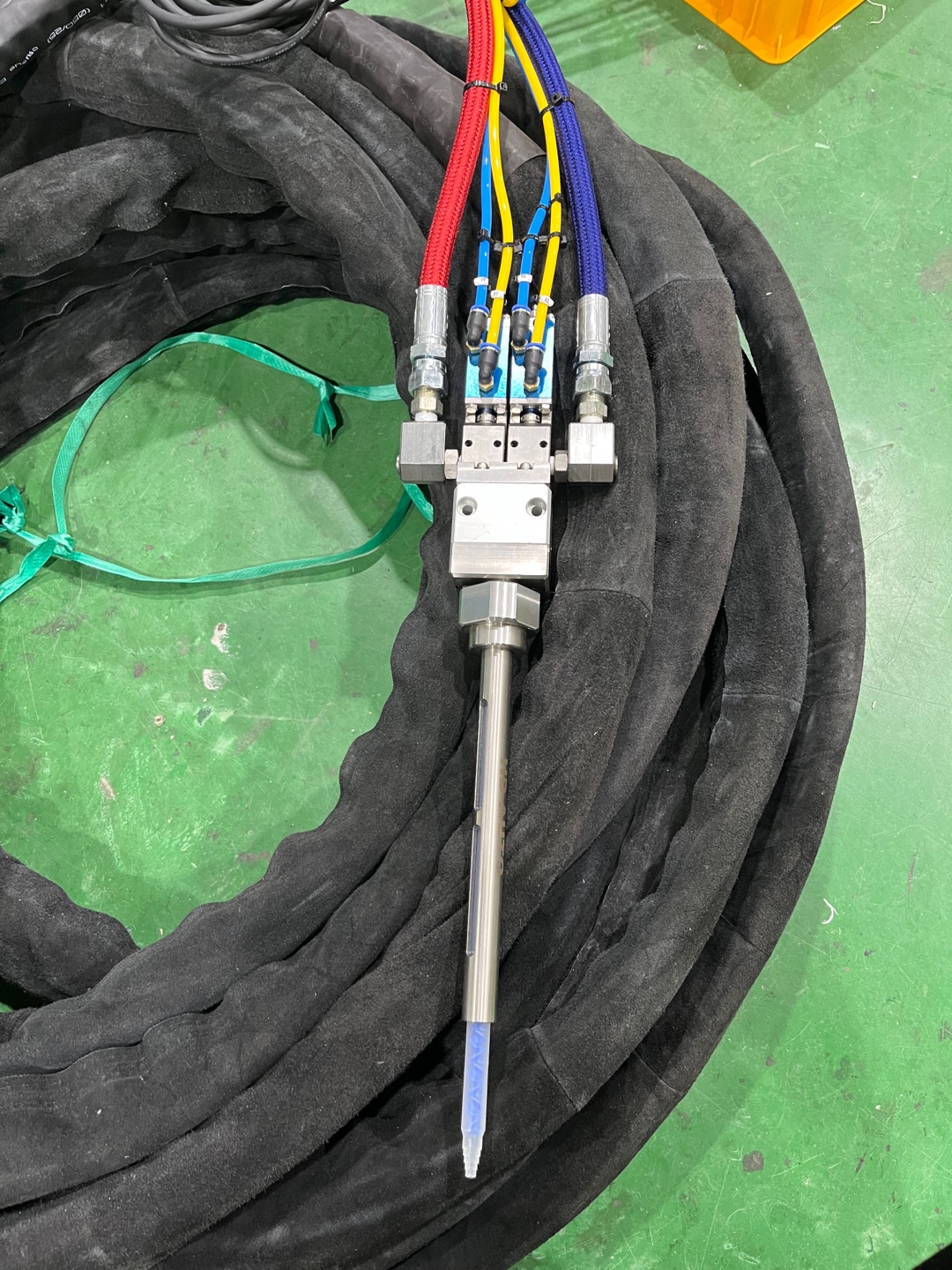

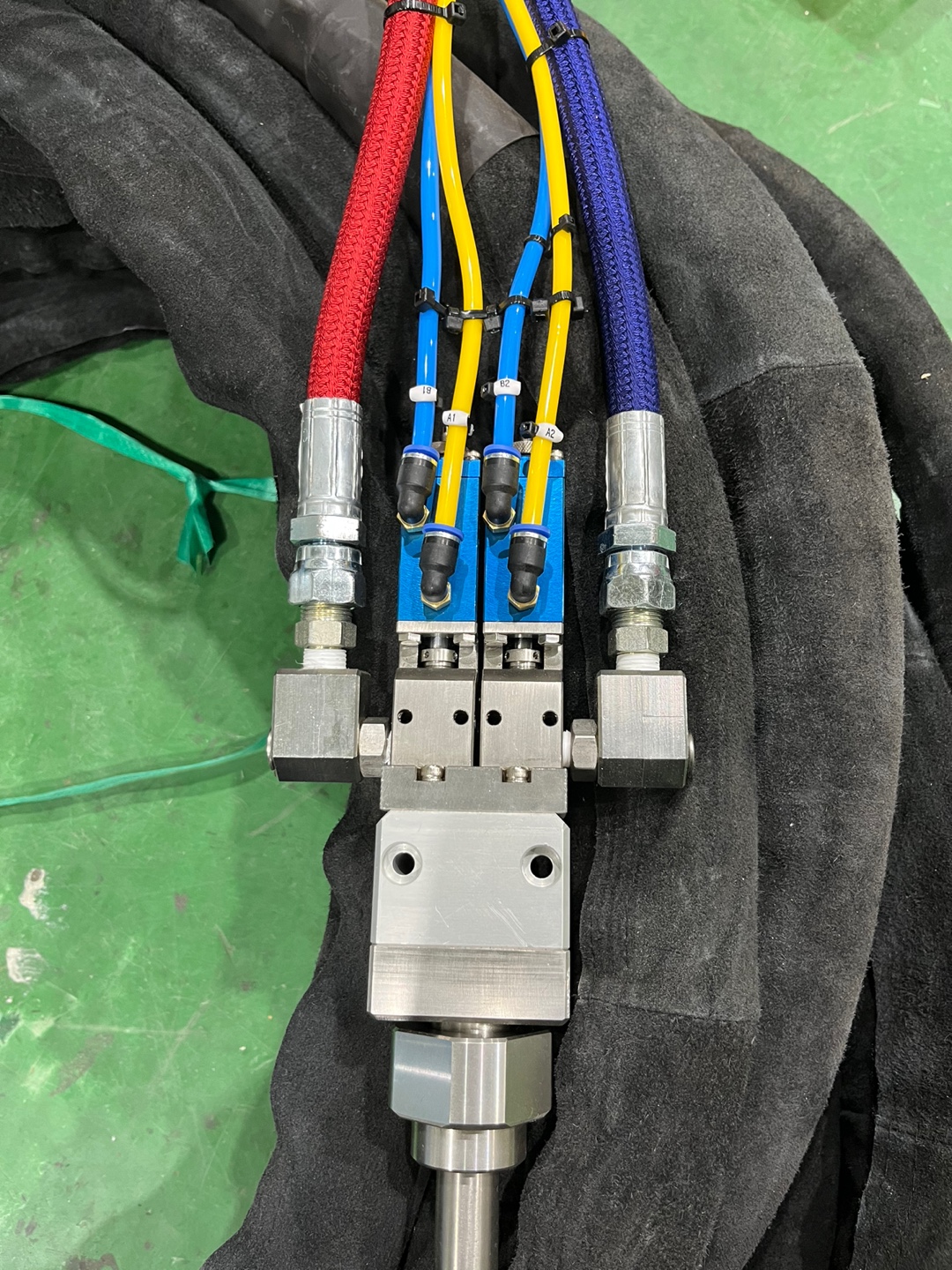

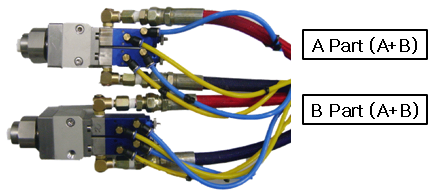

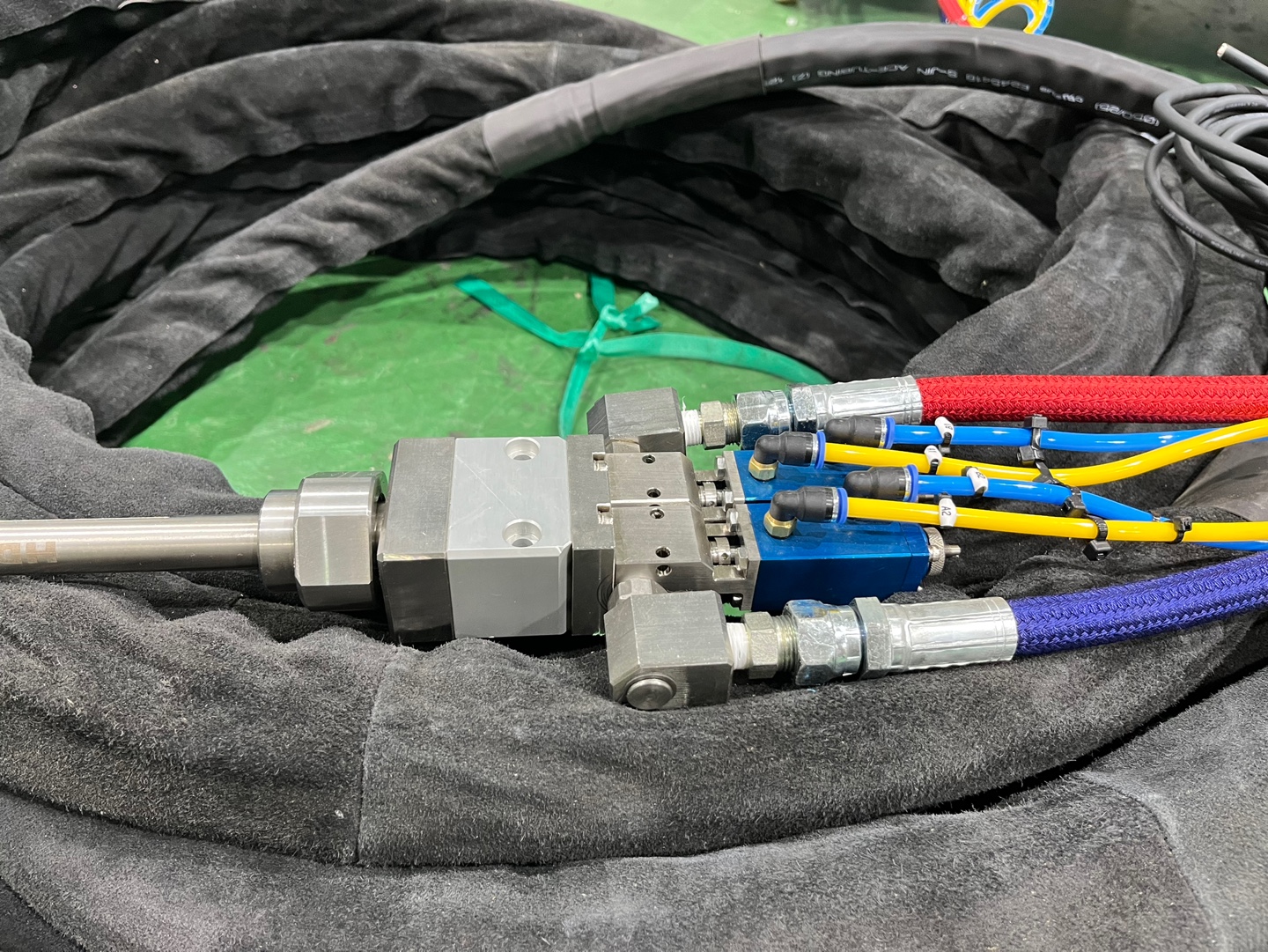

< Twin Gun Valve (믹싱부) >
저경량·소형 토출밸브
A / B Part 각각 토출이 가능합니다.
로드핀 부위 역류방지 다이아프램이 장착되었습니다.
Mixer 입구에 재료가 도달할 떄까지
완전 분리되어 경화를 방지합니다.
분해 조립이 간단하고
유지보수가 용이합니다.
Mixer Housing 믹싱 방식으로
토출량은 최대 300cc/min
혼합비 편차 ±1% 이내,
혼합비 100:10 ~ 100:100
Air 차단 시 자동잠금 기능,
개별동작으로 테스트 간편화

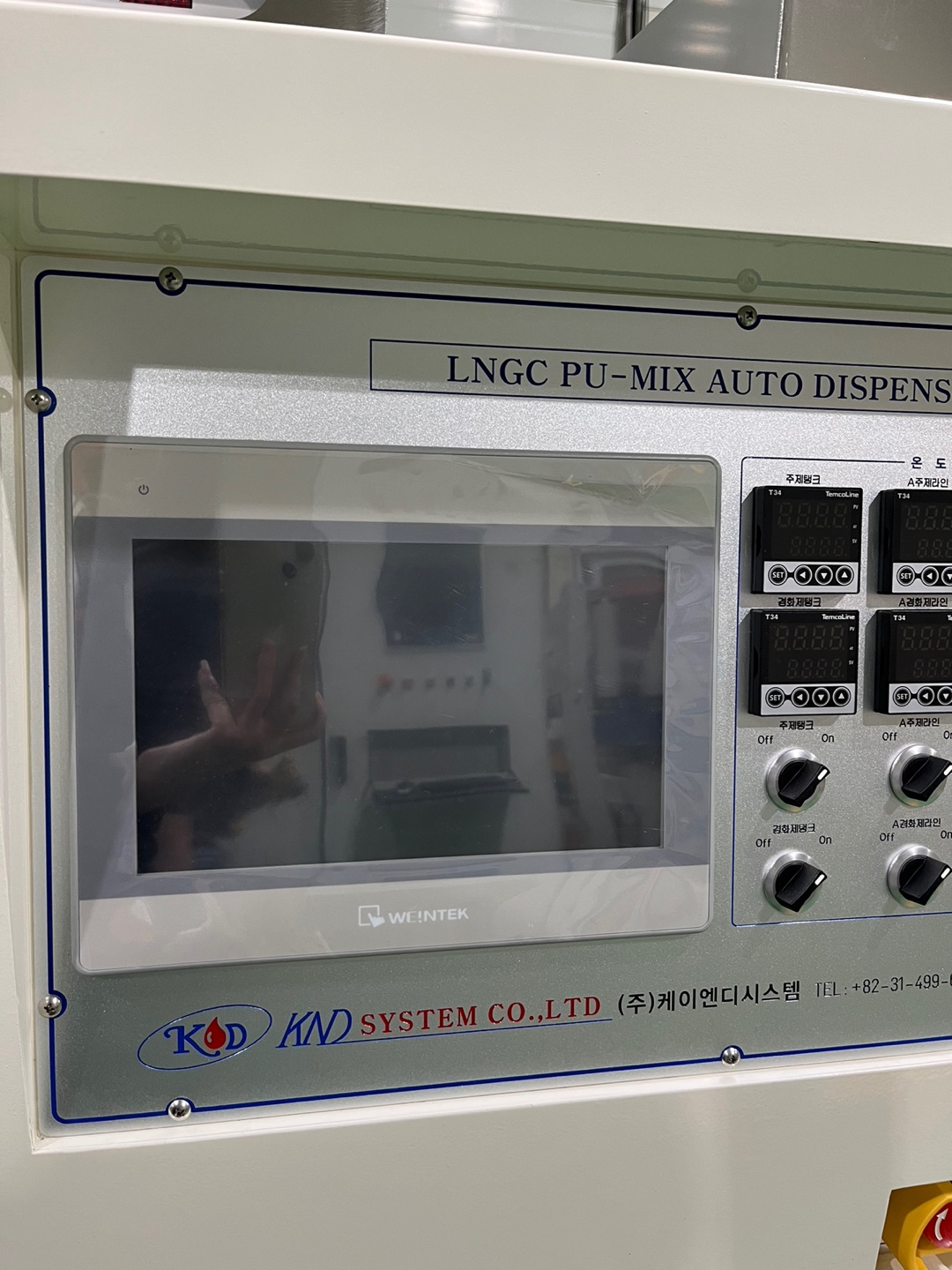

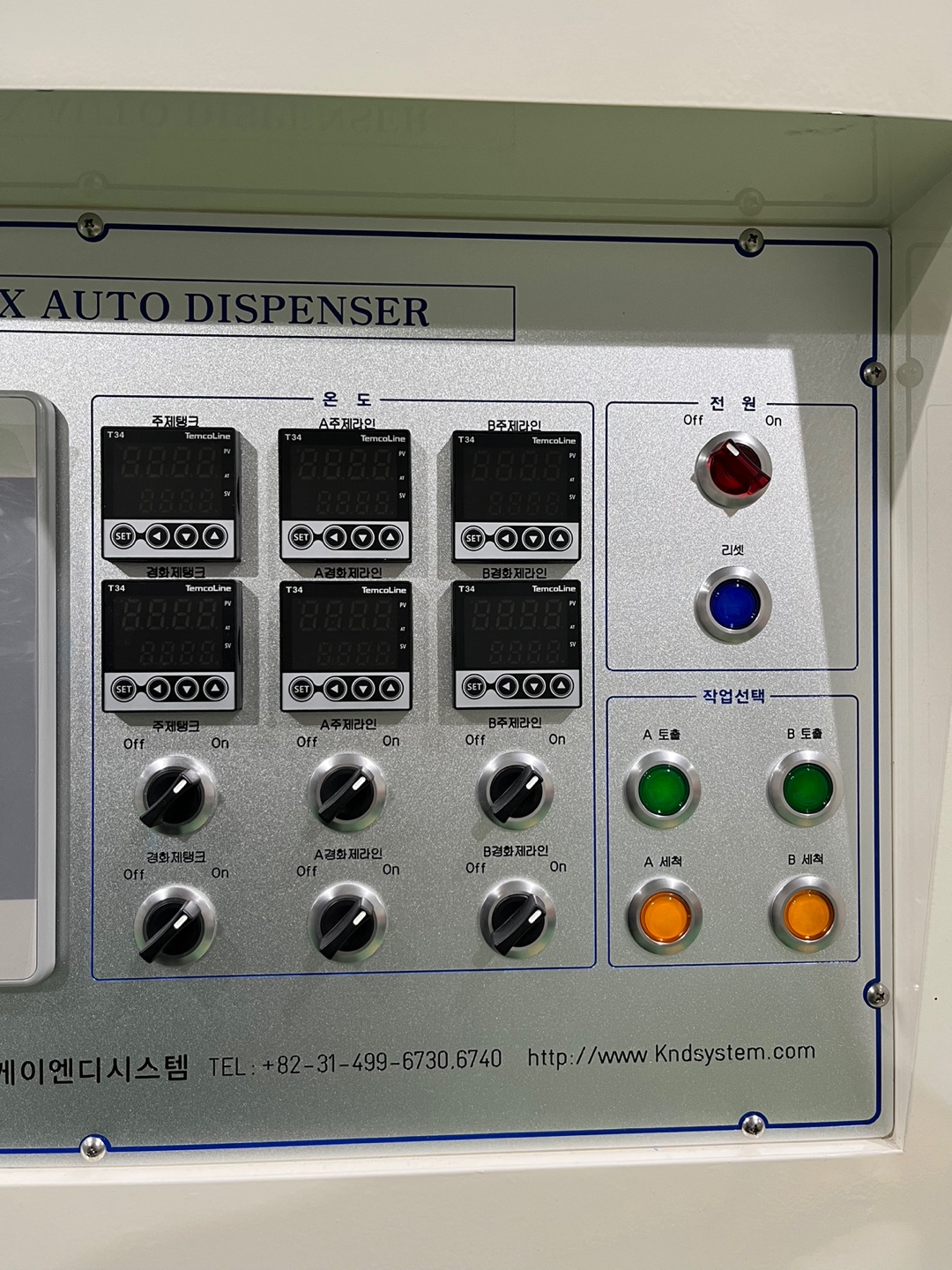

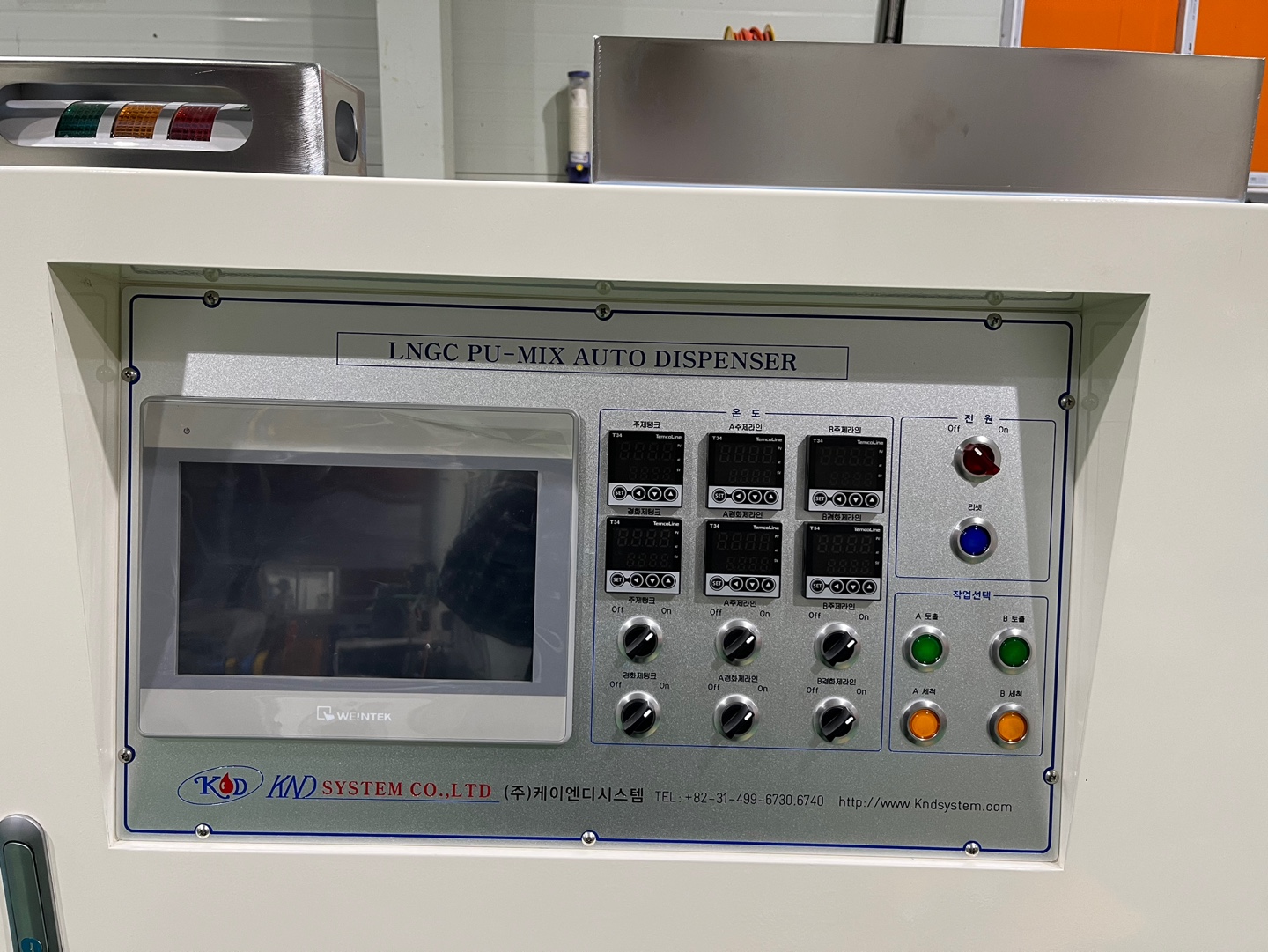

< Controller >
저희 케이엔디시스템은
고객의 니즈에 맞는 꼼꼼한 설계와
빈틈없는 유지 보수 기술 지원을 약속드립니다.
21년 업력의 노하우가 담긴
우수한 품질과 완벽한 성능의 장비를 원하신다면
(주)케이엔디시스템 으로 전화주세요!
