(주)케이엔디시스템 은
산업 현장에서 폭넓게 활용되는
다양한 액체제어 토출장비를
개발 및 공급하고 있습니다.
1액형 및 2액형 디스펜서,
에폭시·우레탄·실리콘 자동혼합 토출기,
충진기, 발포기, MOCA 우레탄 설비, 주형기,
데스크탑 로봇 디스펜서, 자동화시스템,
스태틱 믹서, 컨베이어, 가스켓포밍기 등
정밀한 유체 제어를 위한
다양한 솔루션을 제공하고 있으며,
자사 장비는 국내외 제조 현장에 공급되어
고객사의 생산 효율 향상과 품질 개선에
큰 역할을 하고 있습니다.
TEL
031-499-6730
H.P
010-5495-6575
sephiago@hanmail.net

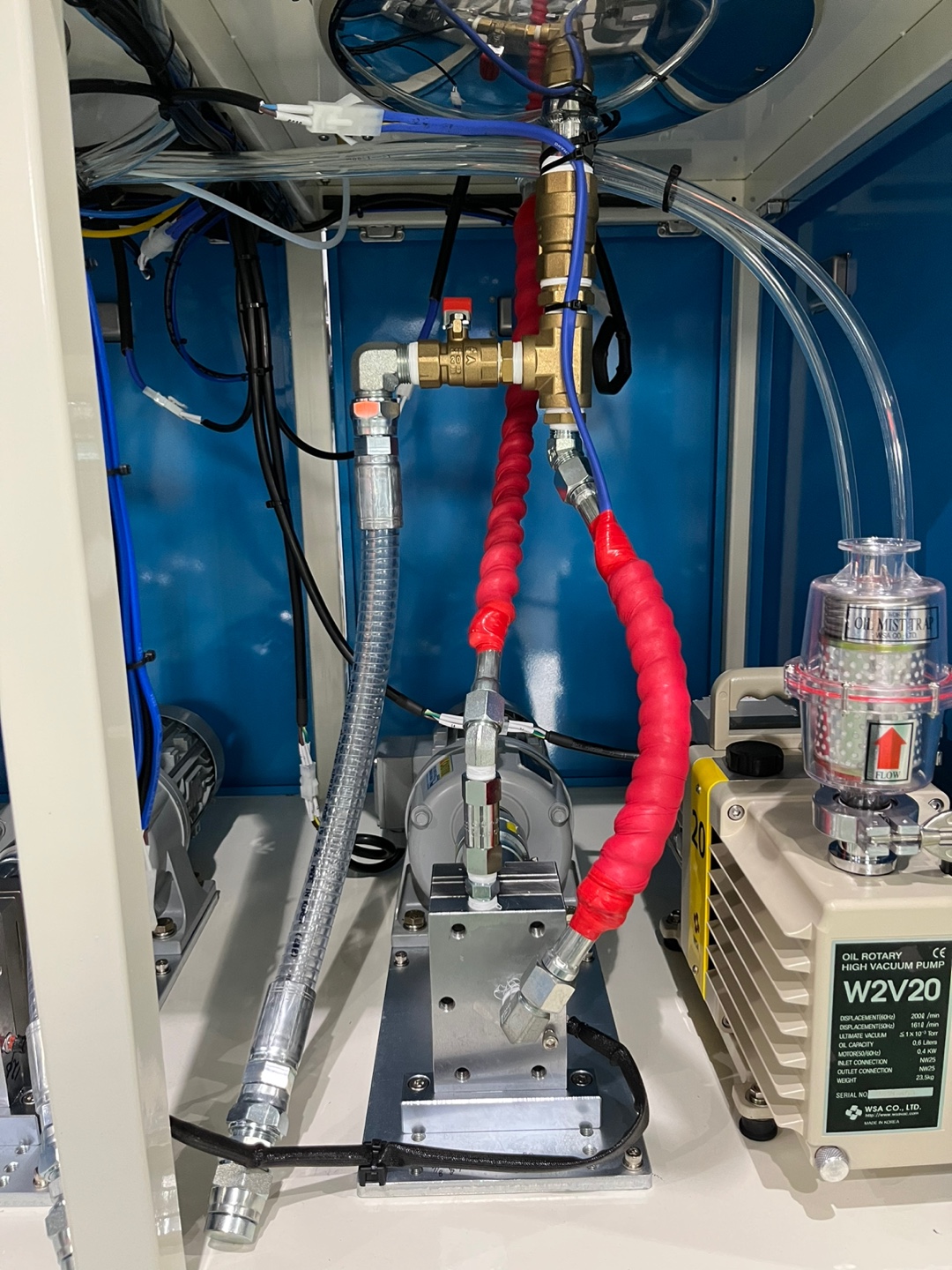

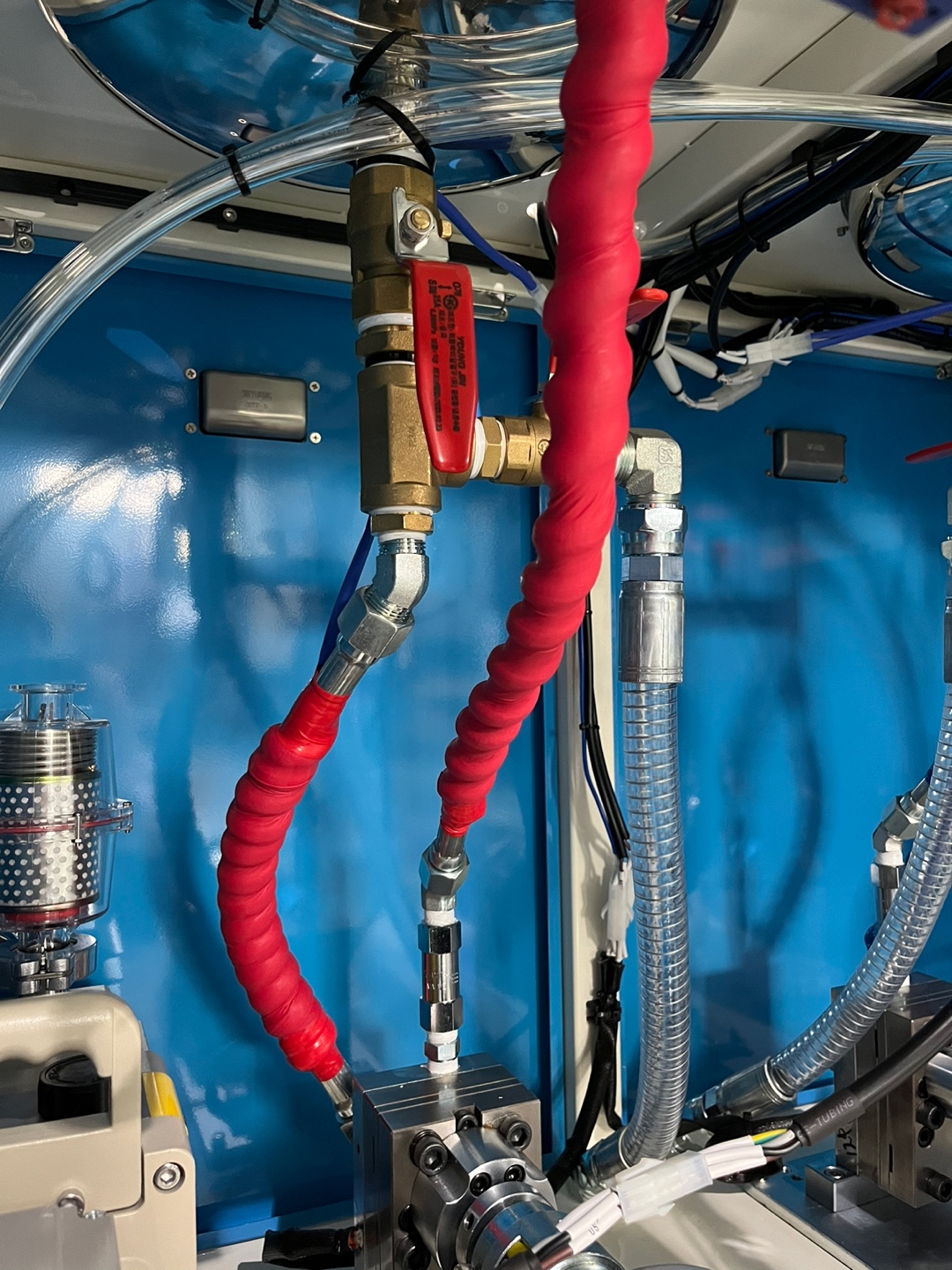

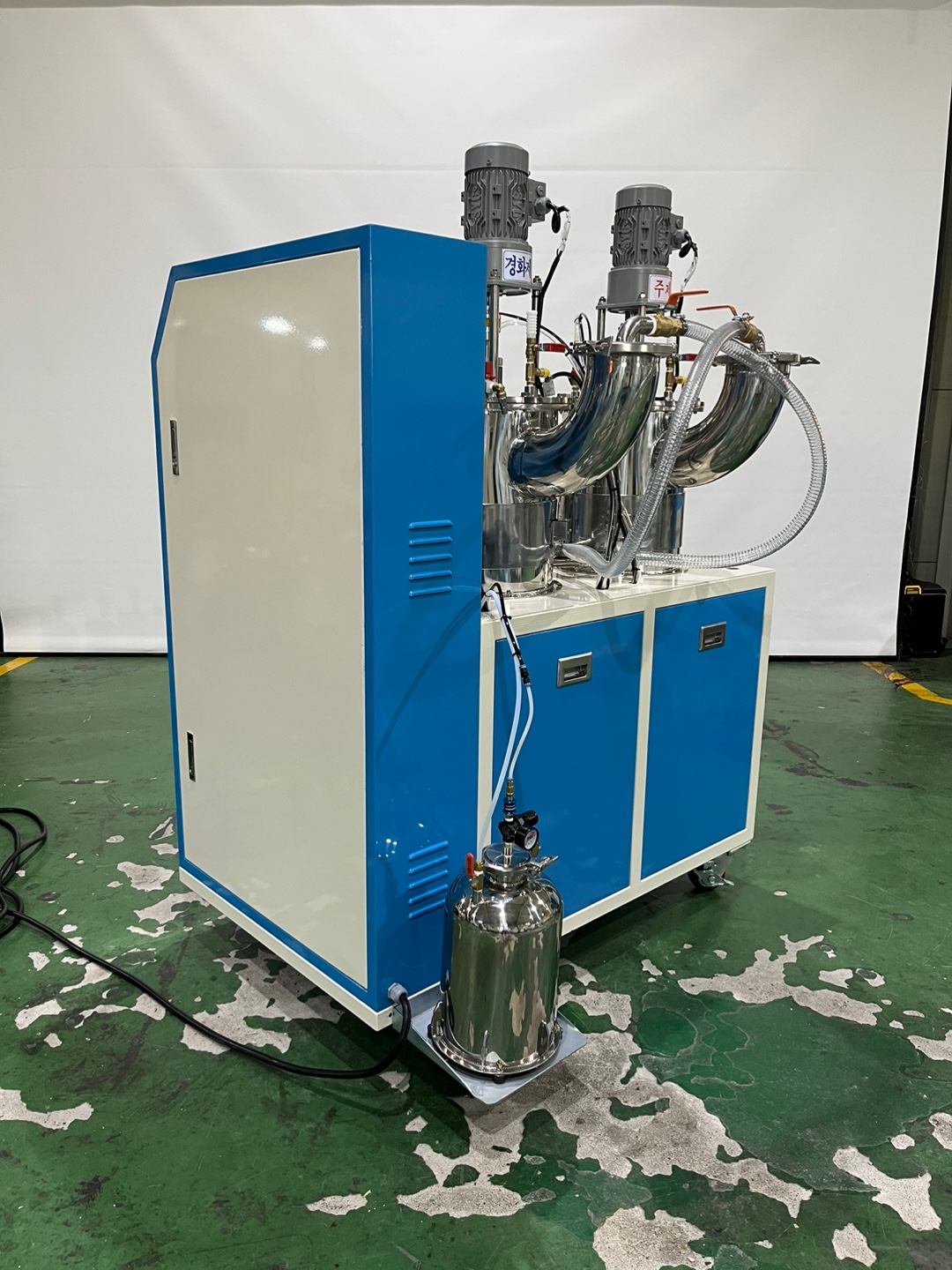

이 장비는 기어 펌프를 기반으로 한 압송 시스템으로
소재는 탱크에서 출발하여 정밀 기어 펌프를 거쳐
믹서 하우징과 밸브를 통해 정량 토출됩니다.
핵심 구성 요소인 정밀 기어 펌프는
±0.5% 이내의 토출 오차를 유지하여
공정의 일관된 품질을 유지합니다.
펌프는 내마모성이 뛰어난 AISI 440C 스테인리스 스틸로
제작되었으며, 테프론(PTFE) 씰을 적용하여
내구성과 방수 성능을 동시에 확보하였습니다.
또한 씰리스 구조를 채택해 장시간 사용 시 발생할 수 있는
고착 현상이나 누액 위험을 최소화하였습니다.
점도가 일정하지 않으면 정밀한 토출이 불가능하기 떄문에
이 문제를 해결하기 위해 2단계 히팅 시스템을 적용하여
소재의 점도를 안정적으로 유지합니다.
- SUS 밴드히터
• ±1% 오차 범위의 정밀 온도 제어
• 탱크 외부에 부착되어 효율적인 열 전달
• 원터치 장착 방식으로 손쉬운 유지보수 가능
- 히팅 호스
• 내부에는 내화학성 테프론 호스 적용
• 외부는 발열층 - 절연층 - 보온층의 다중 구조
• 최대 230℃의 고온 대응, 200kg/cm² 고압에도 견디는 내구성
이러한 설계를 통해 KD-302E는 소재의 유동성을
일정하게 유지하며 공정의
정밀성과 안정성을 통시에 확보합니다.
< SPECIFICATION >
외관치수
1300 × 800 × 1816.5
토출량
10g / 1회 (총 60g)
Mixer
일체형 9.4*24단
Valve
KV-500ST
TANK HEATER
A: 948W / B: 948W
TANK LINE HEATER
A: 200W / B: 200W
구동 모터
A: 400W / 60:1
B: 400W / 60:1
저장탱크
A: 30L / B: 30L
기어펌프
A: 5cc / B: 5cc

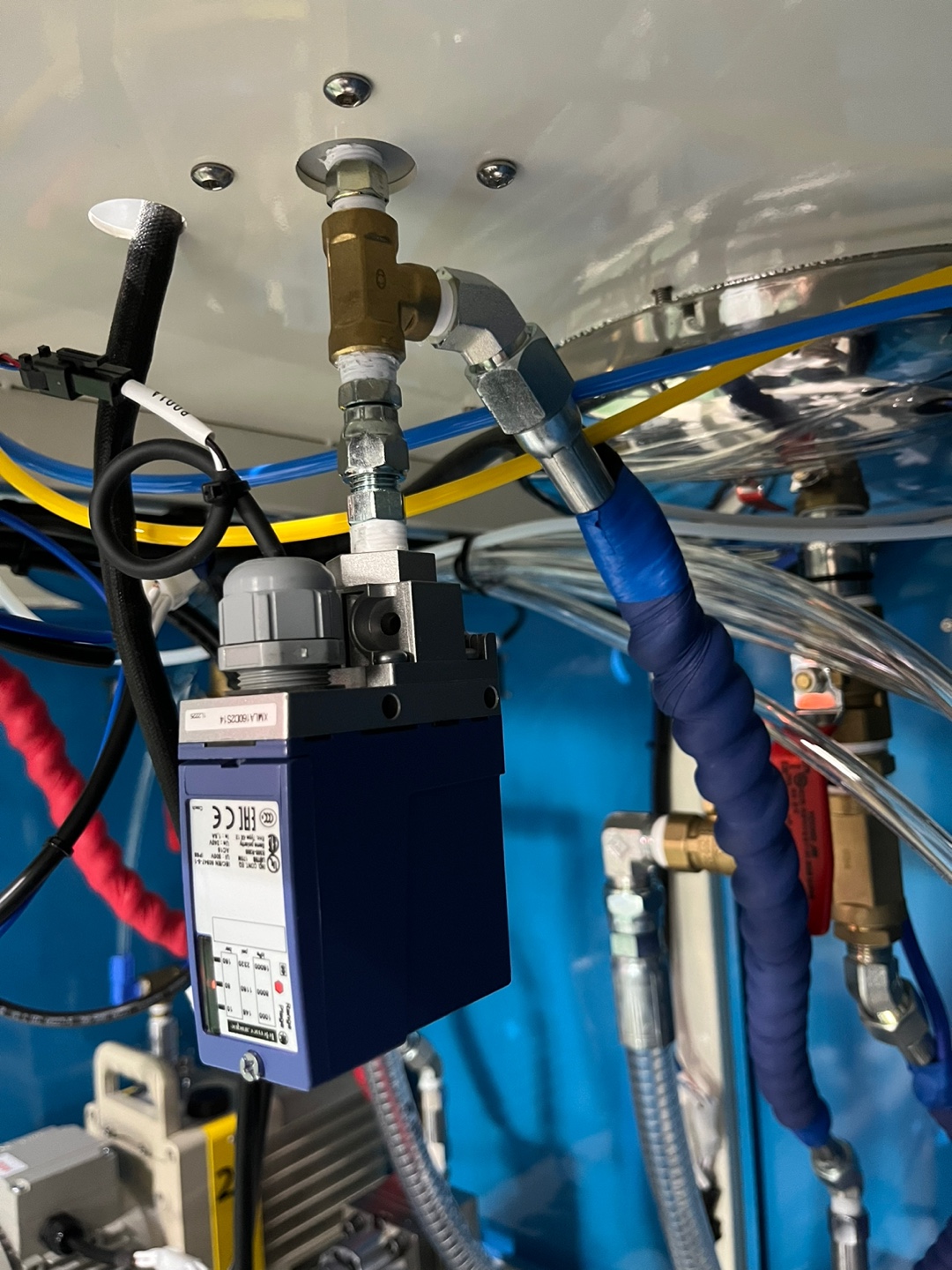

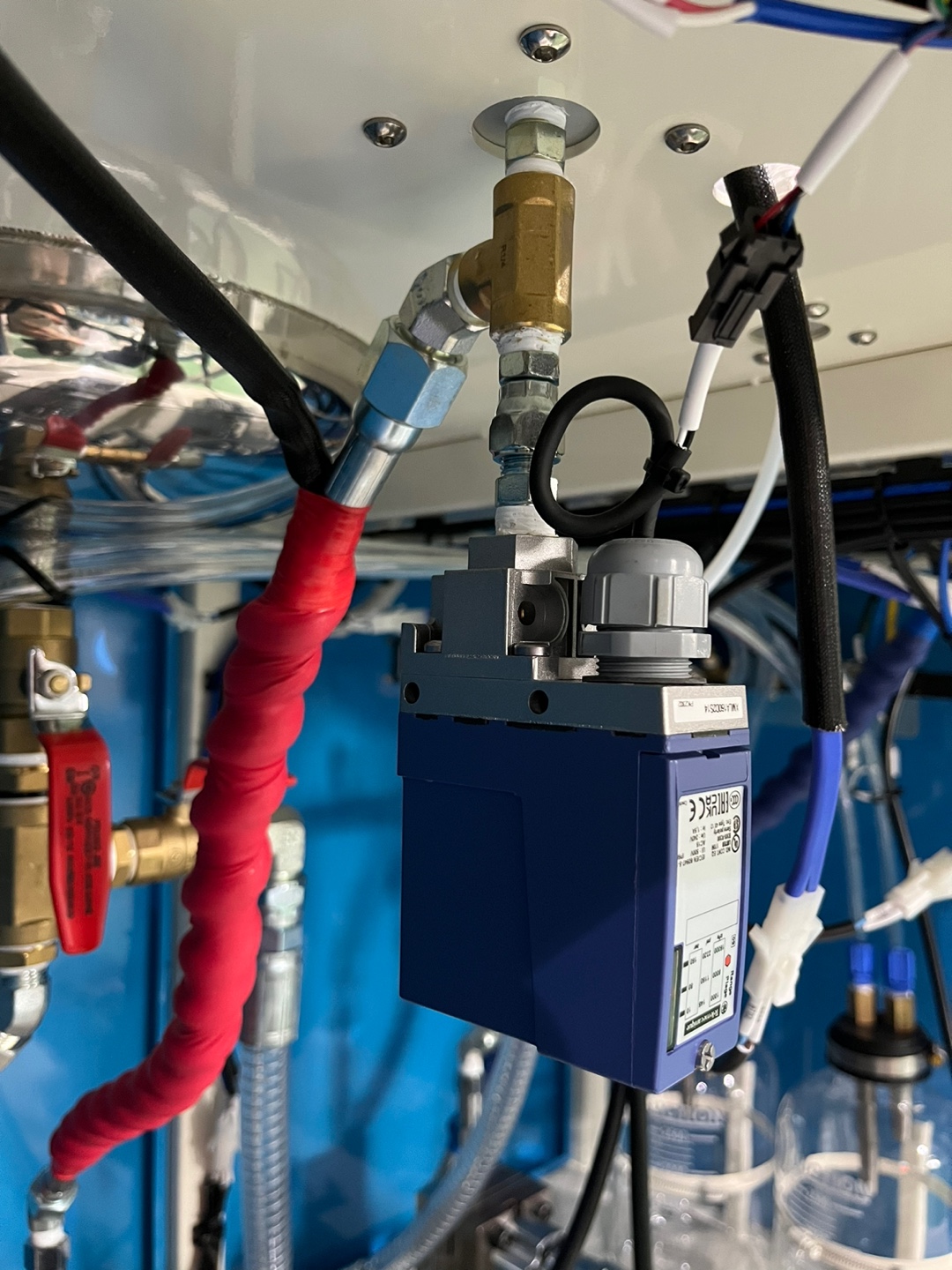

과압력 라인 스위치
A: 160kgf/cm² / B: 160kgf/cm²
메인 압력 센서(메인)
10kgf/cm²

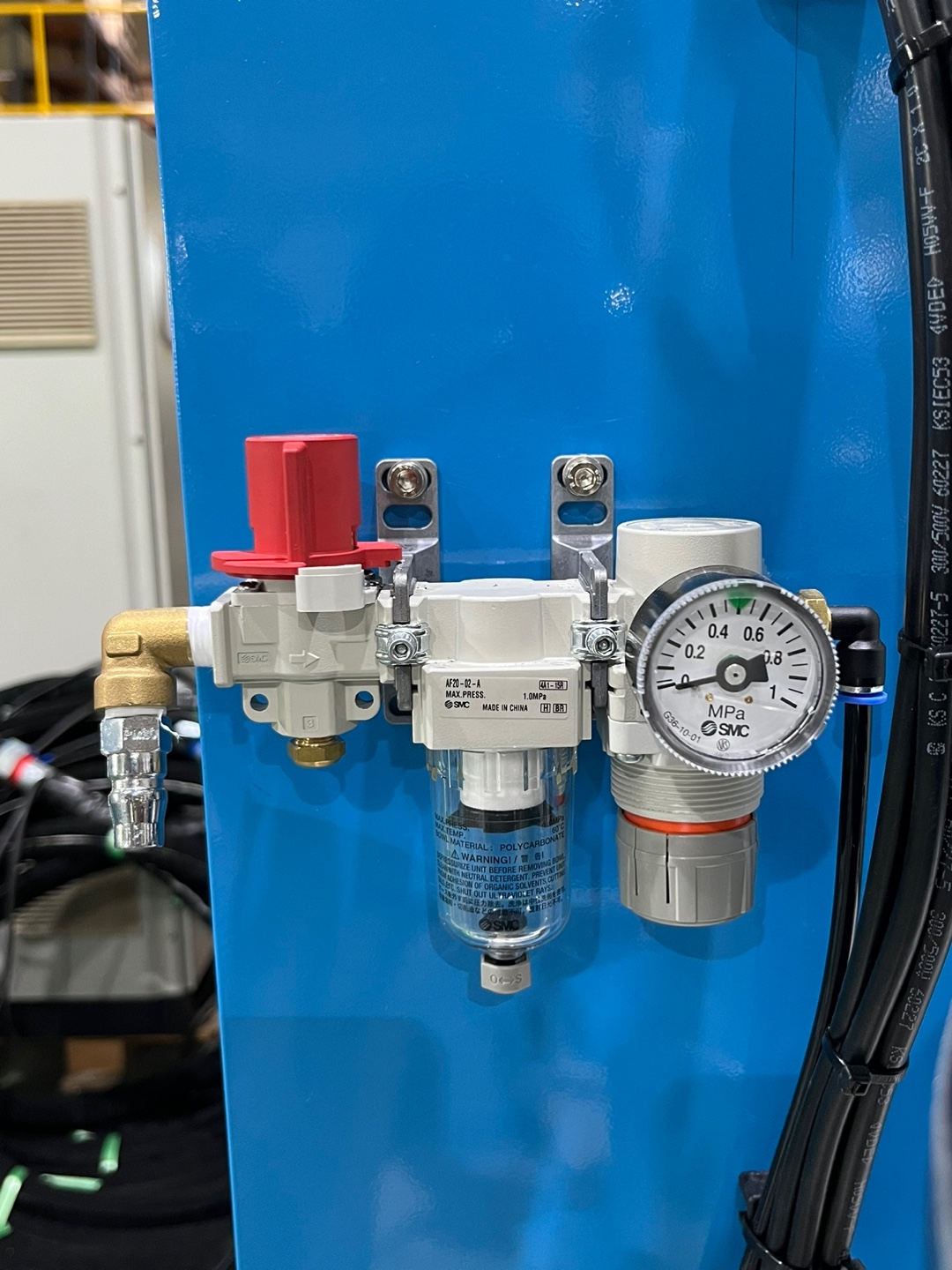

사용 공기 압력
4~5kgf/cm²
토출부 길이
A: 5M / B: 5M

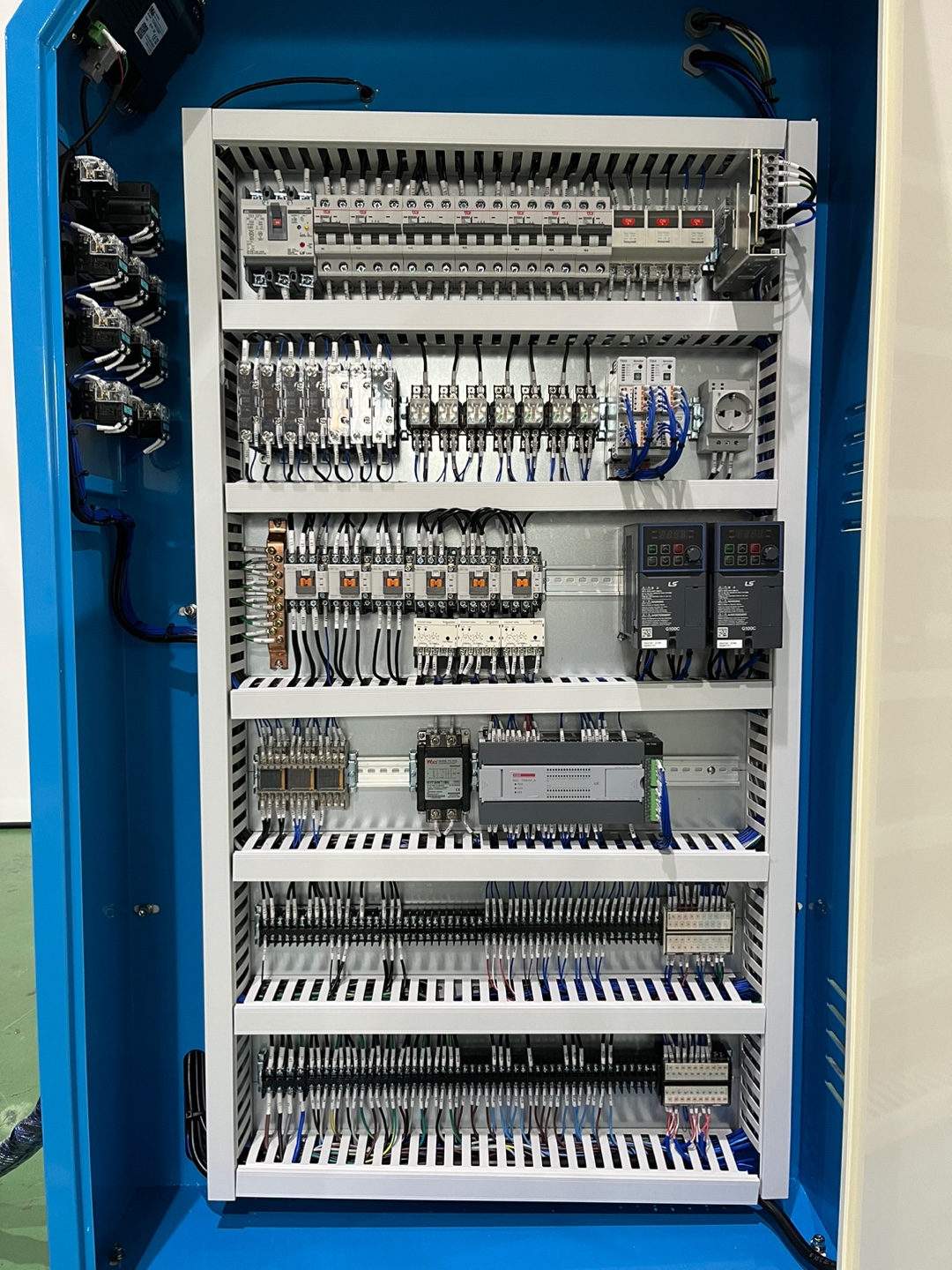

제어방식
중앙 P.L.C 제어
사용전압
220v 3상
혼합비율
A/B = 100:100

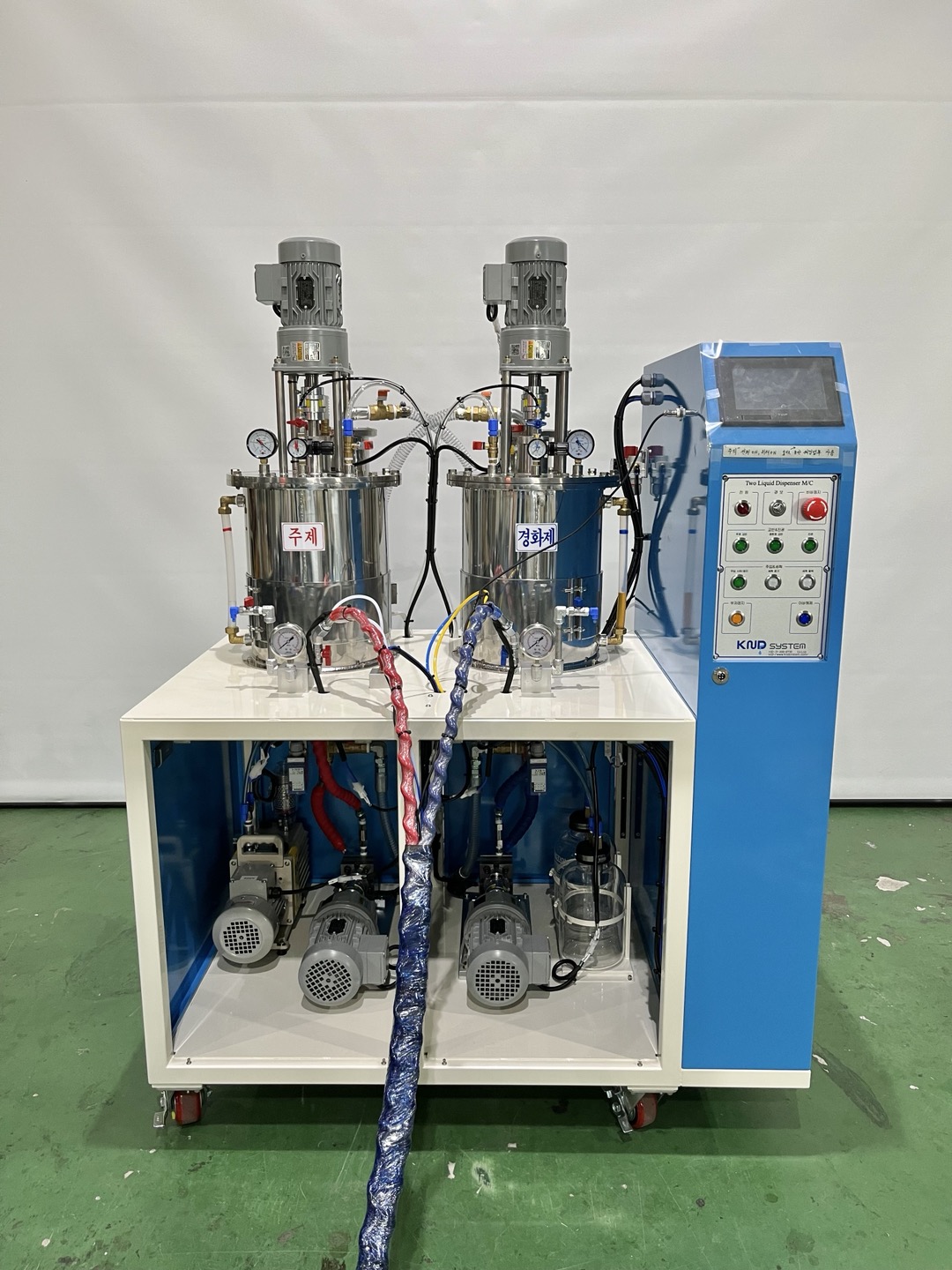

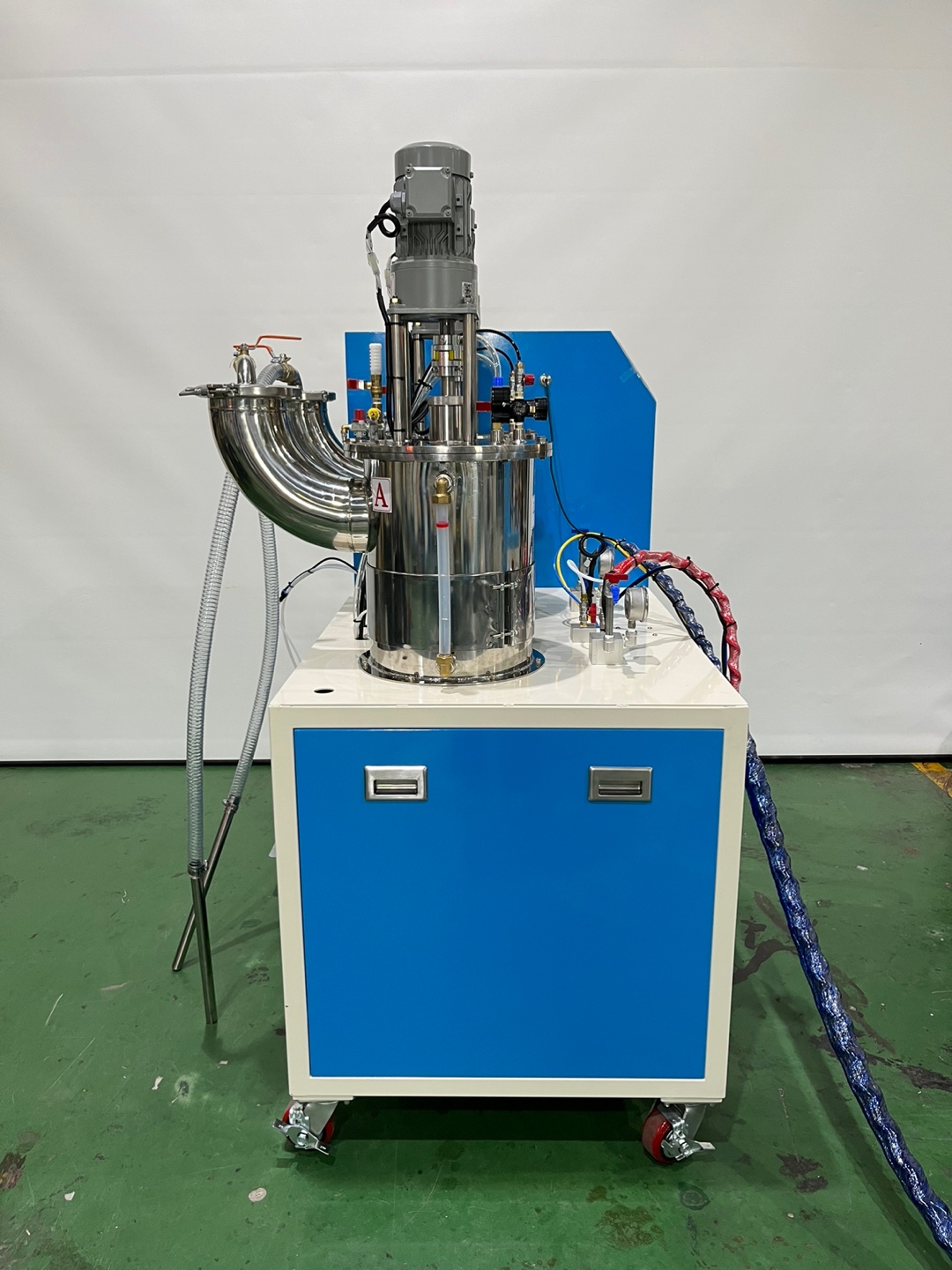

< 시스템 구성 및 명칭 >

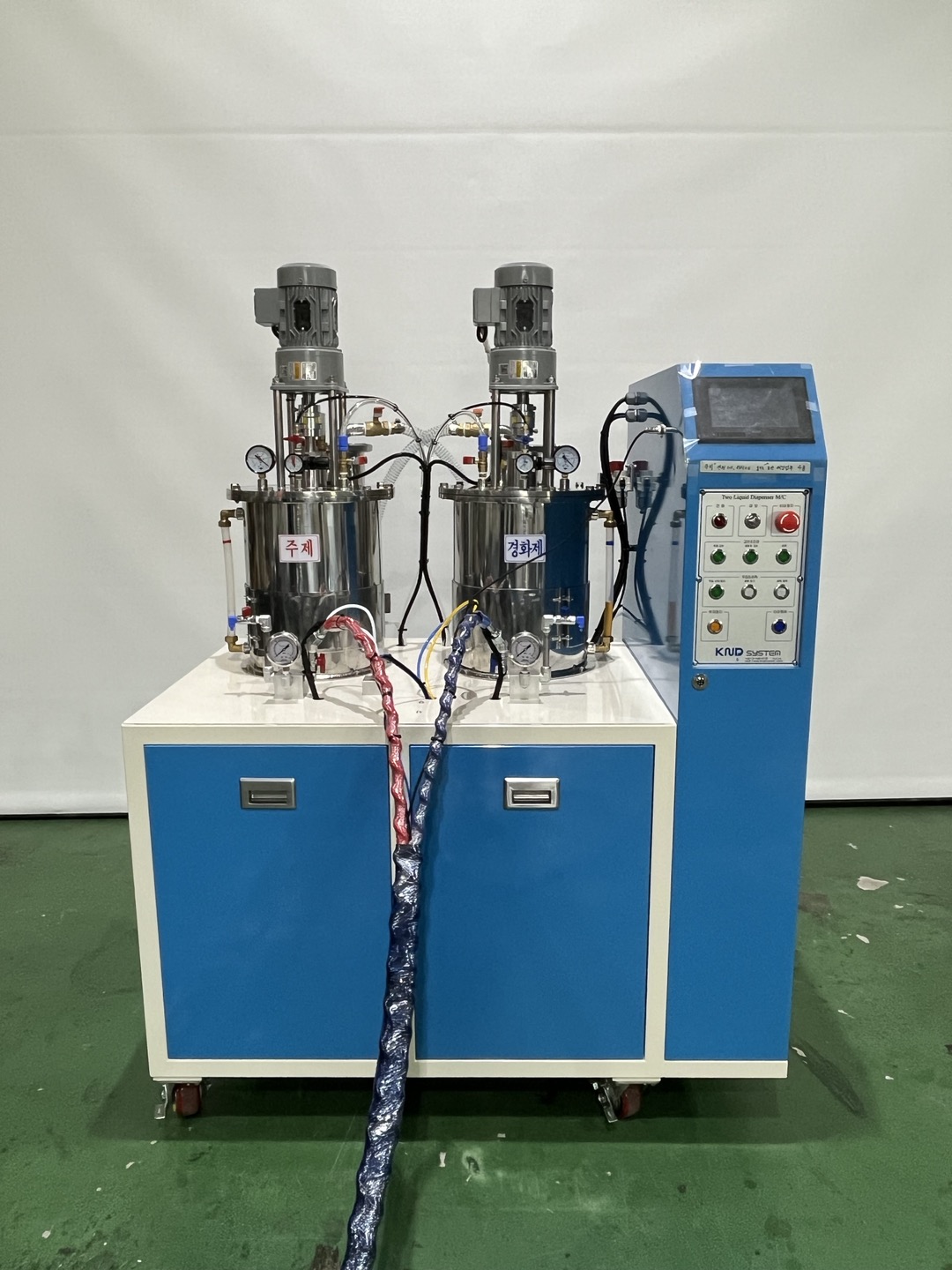

1. 터치스크린 제어부(10인치)
2. 계량 파트
3. 메인 조작 버튼
4. Caster

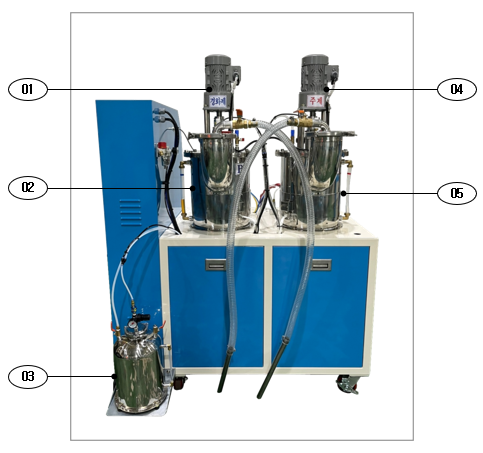

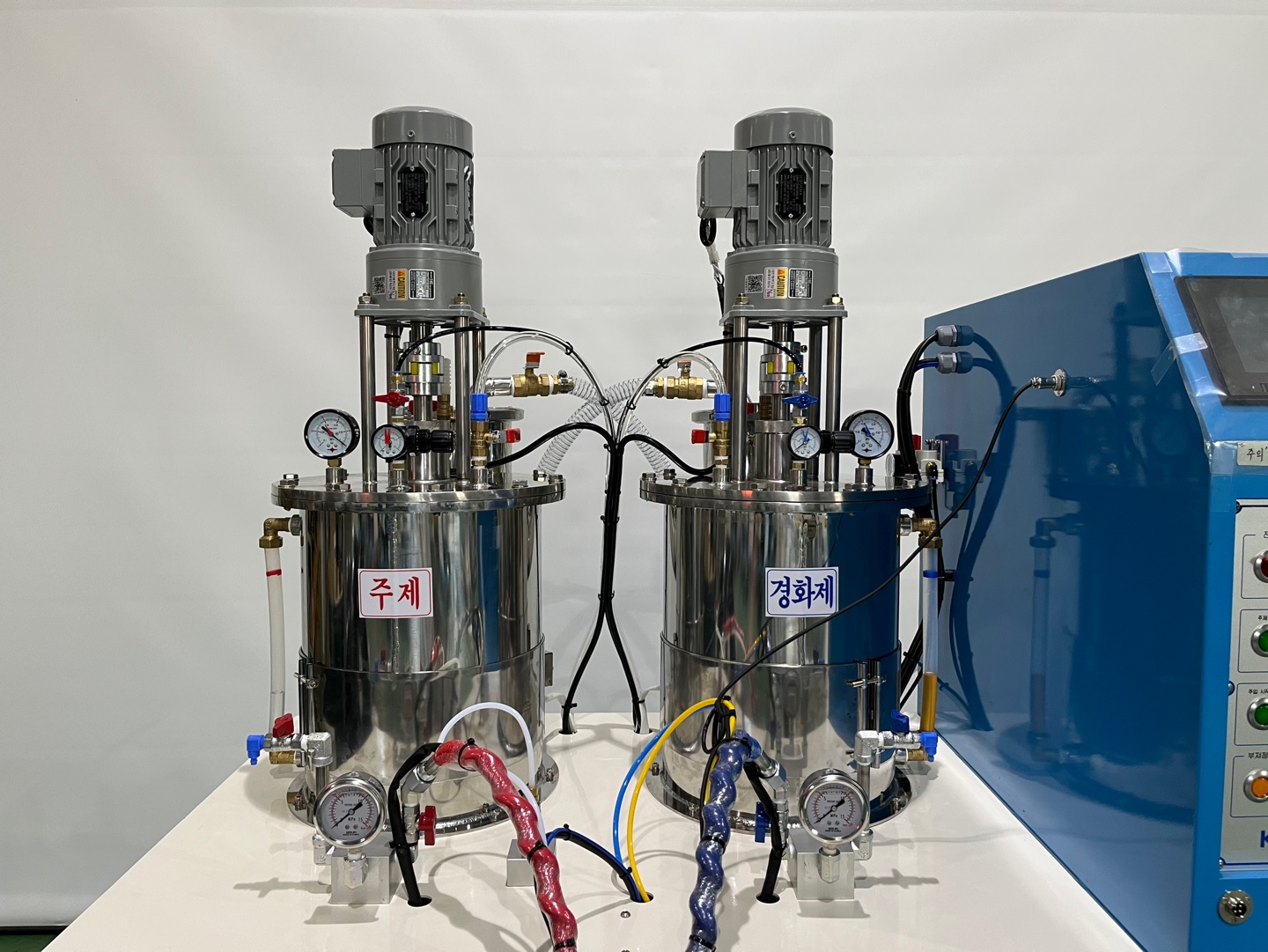

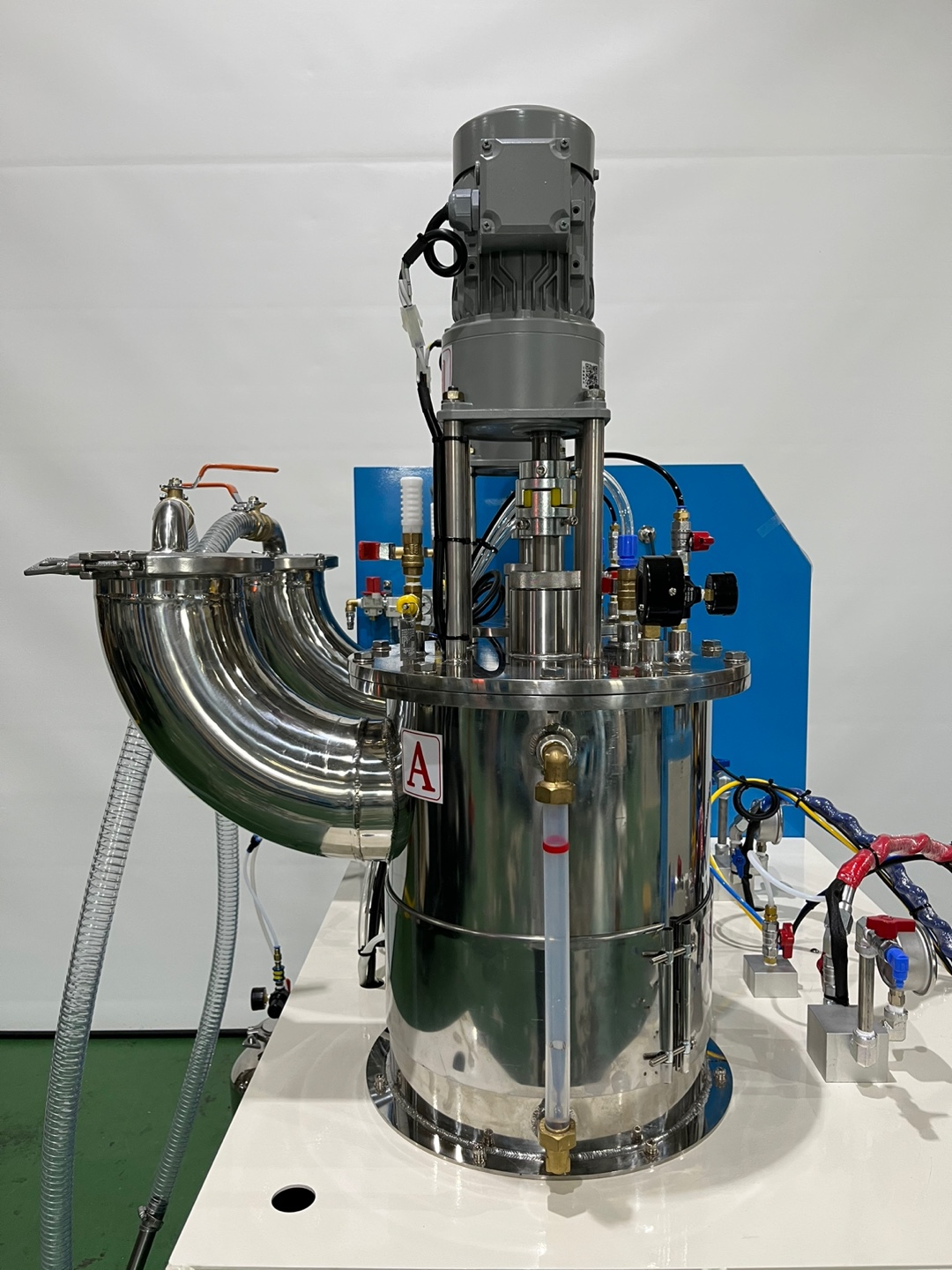

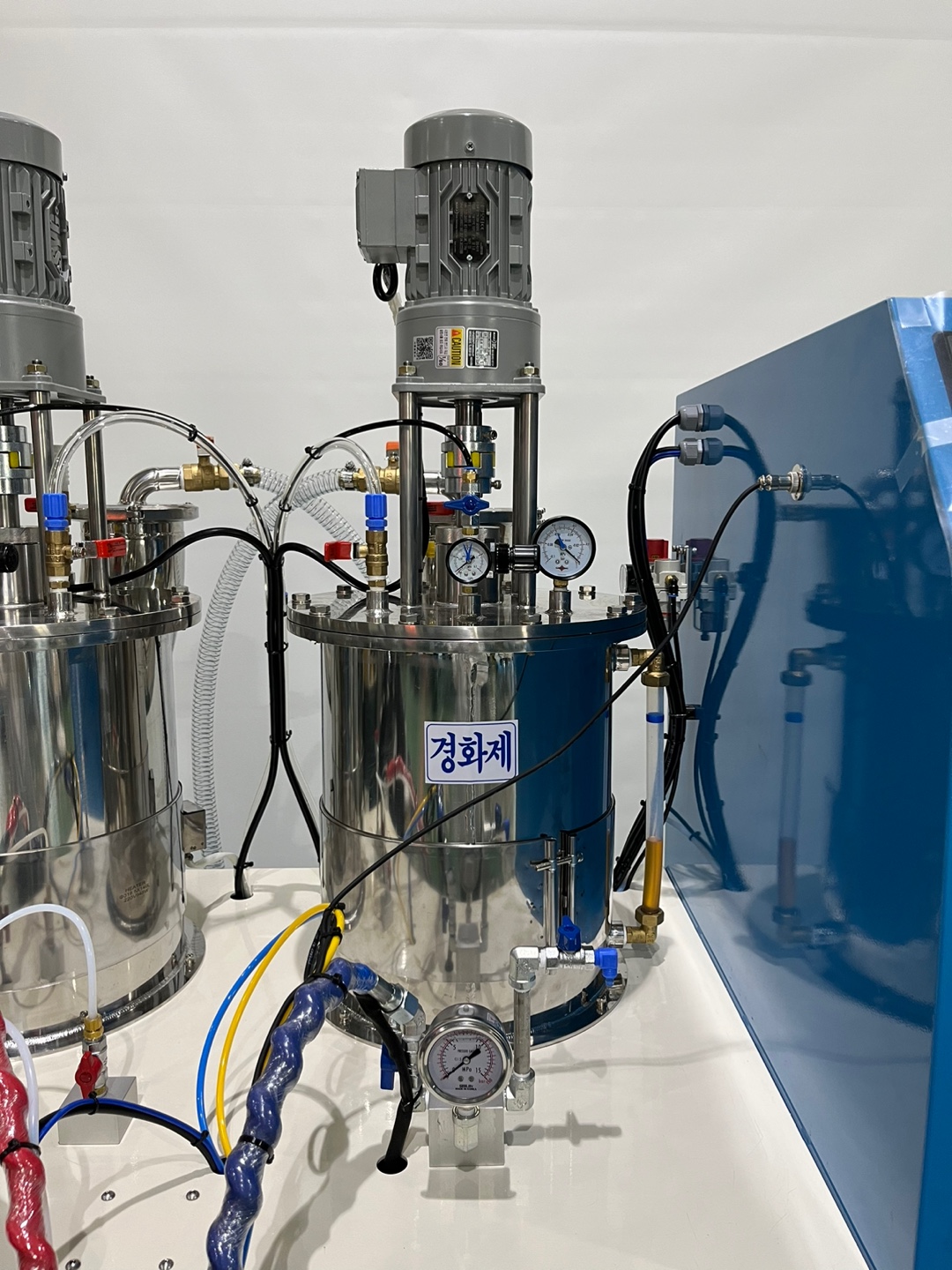

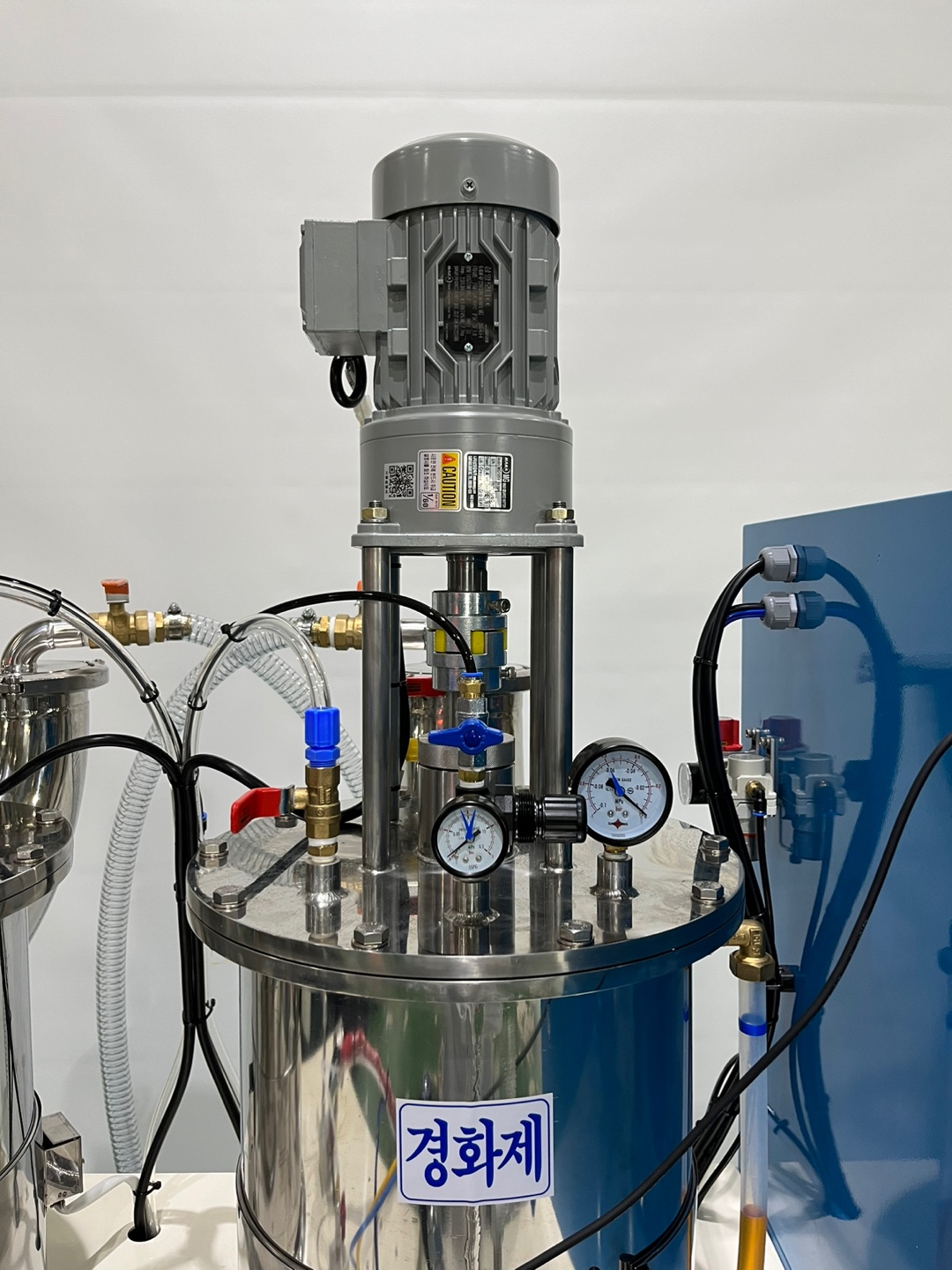

1. 경화제 교반기 모터
2. 경화제 탱크
3. 세척제 탱크
4. 주제 교반기 모터
5. 주제 탱크

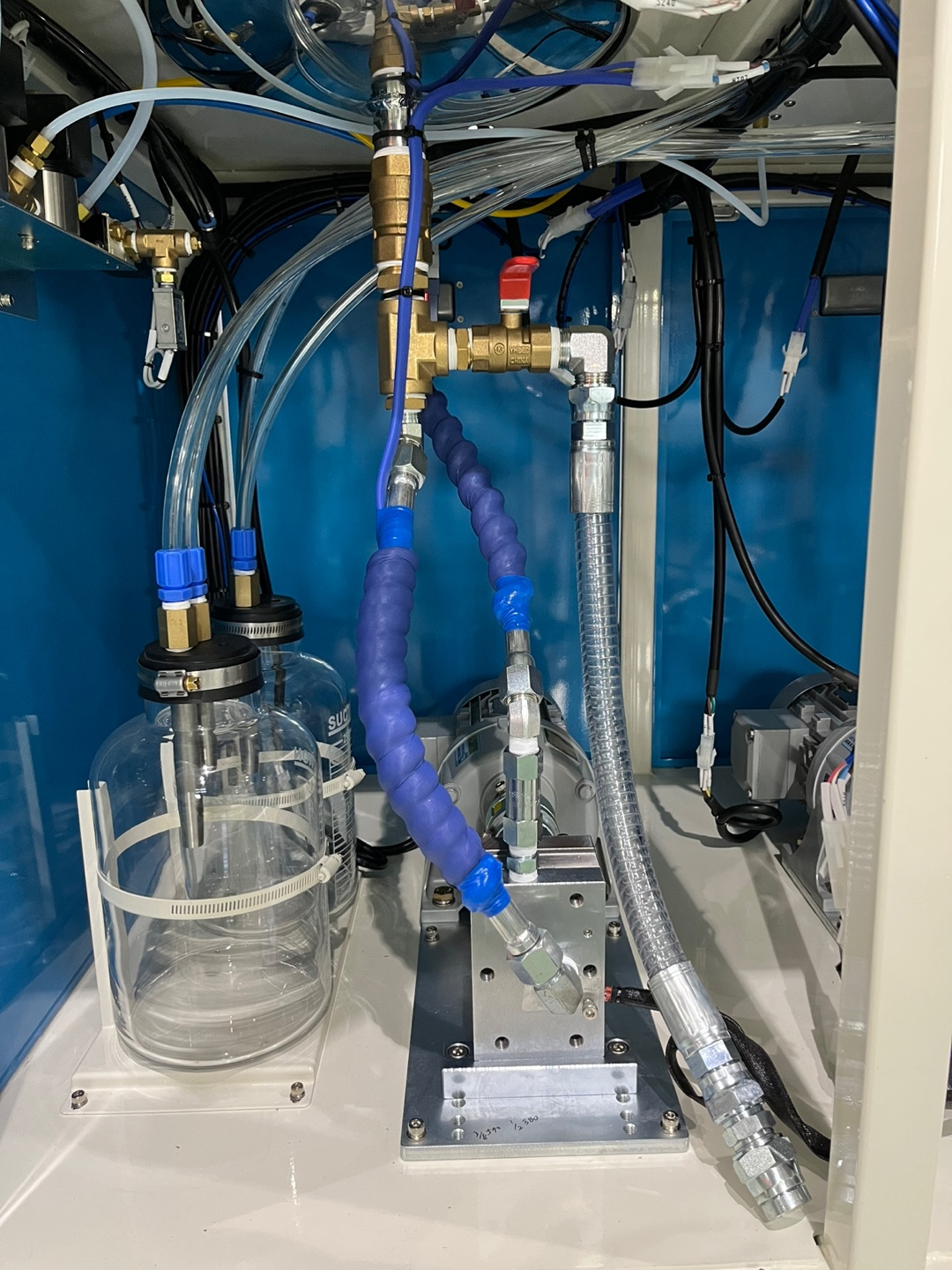

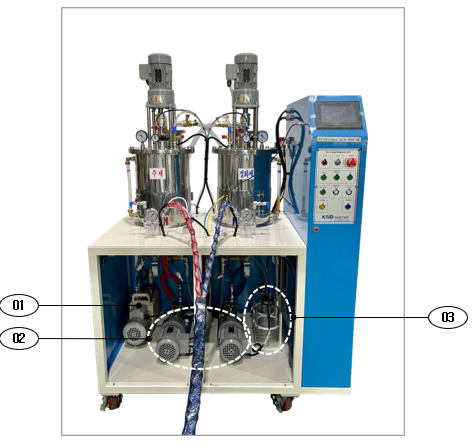

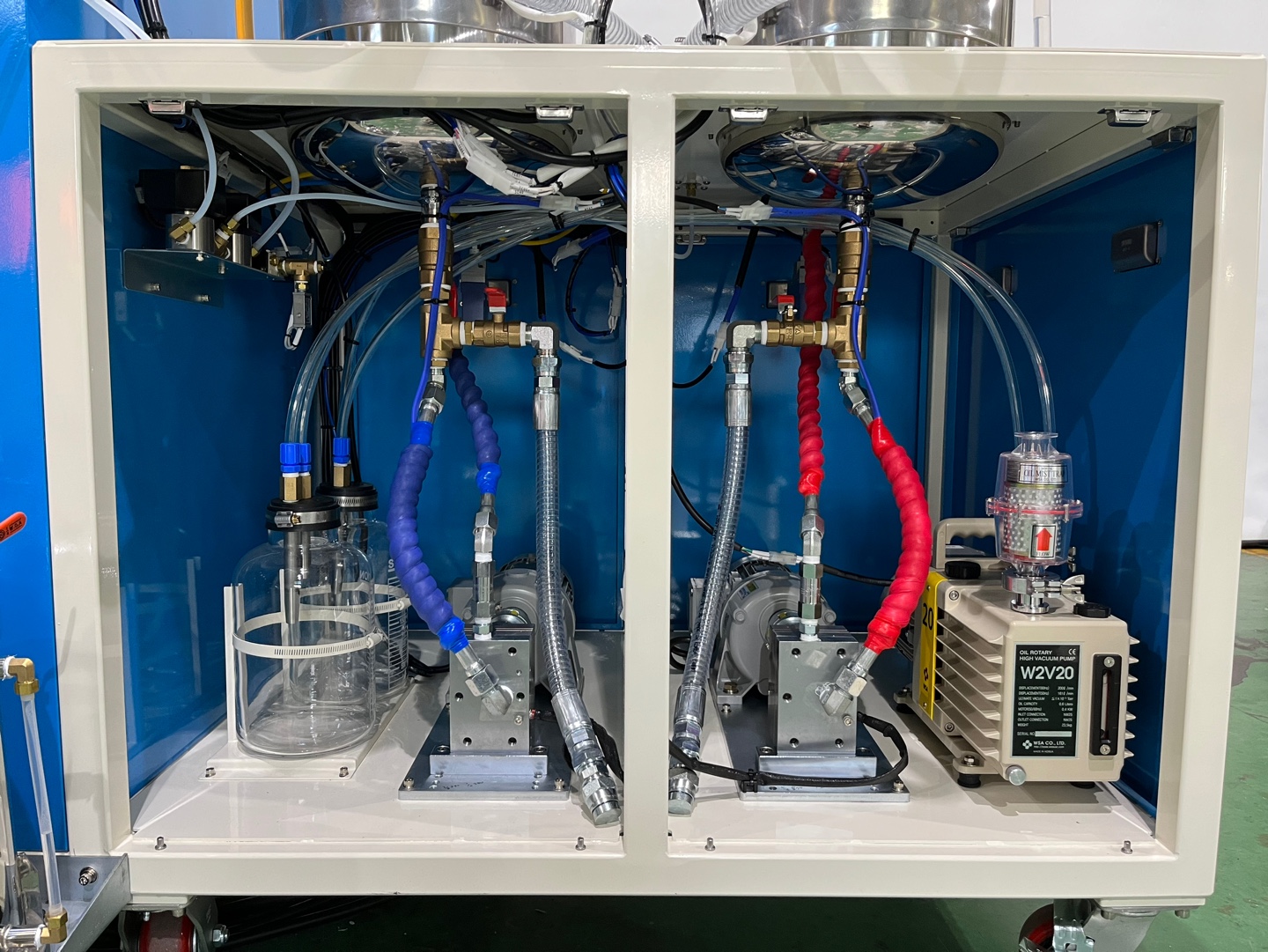

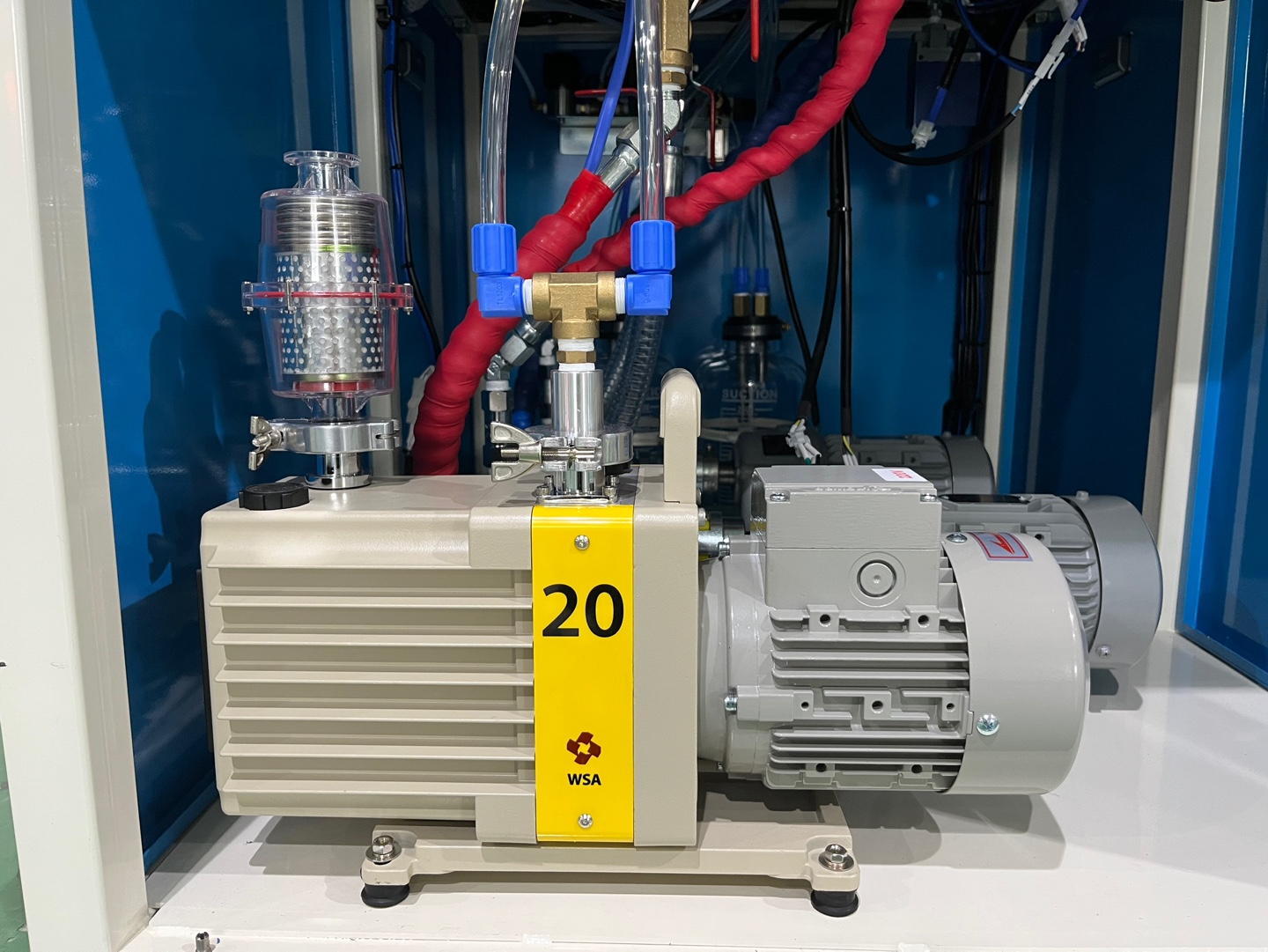

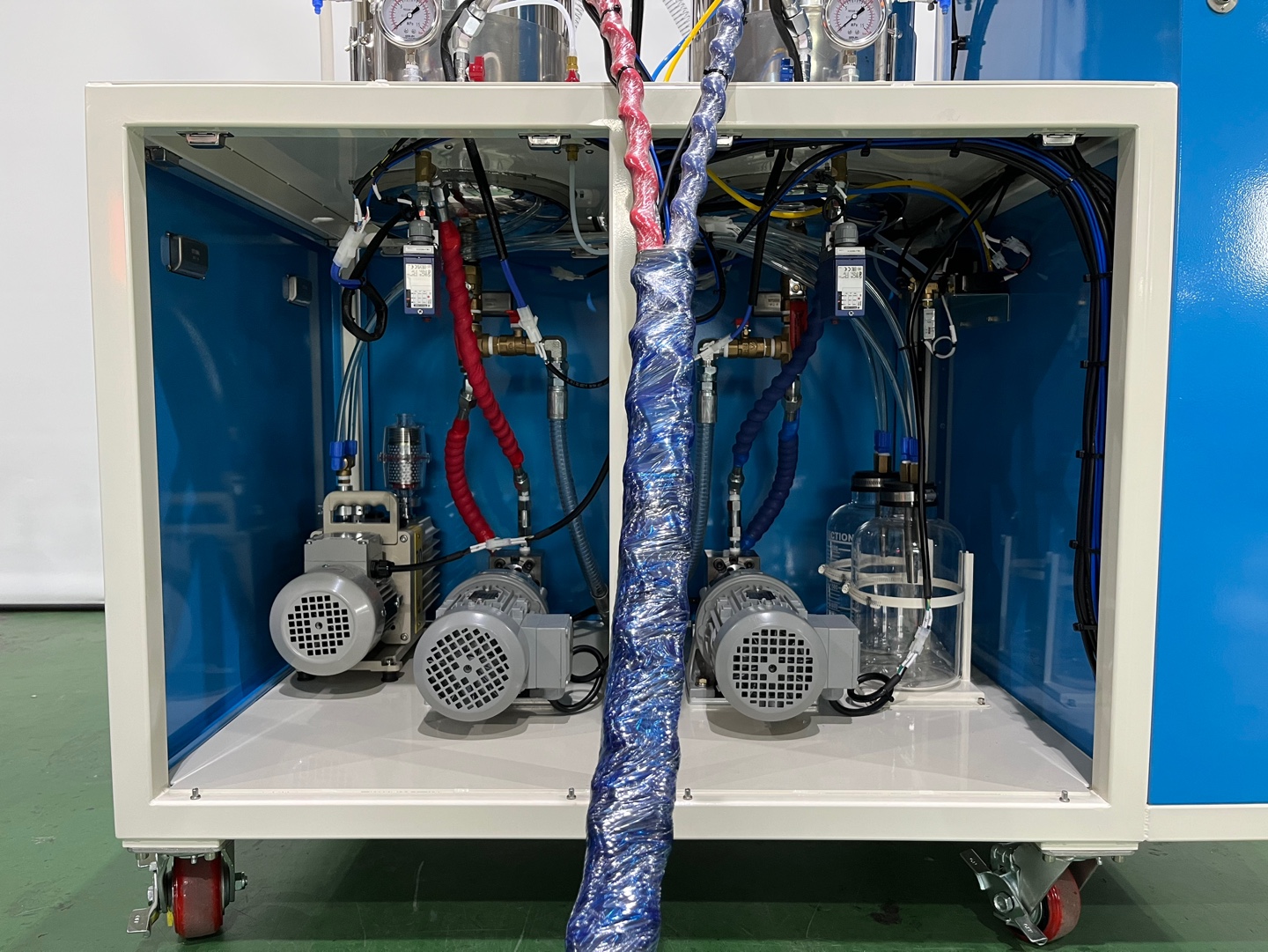

1. 진공펌프
2. 주제/경화제 드라이브 파트
3. Suction Bottle

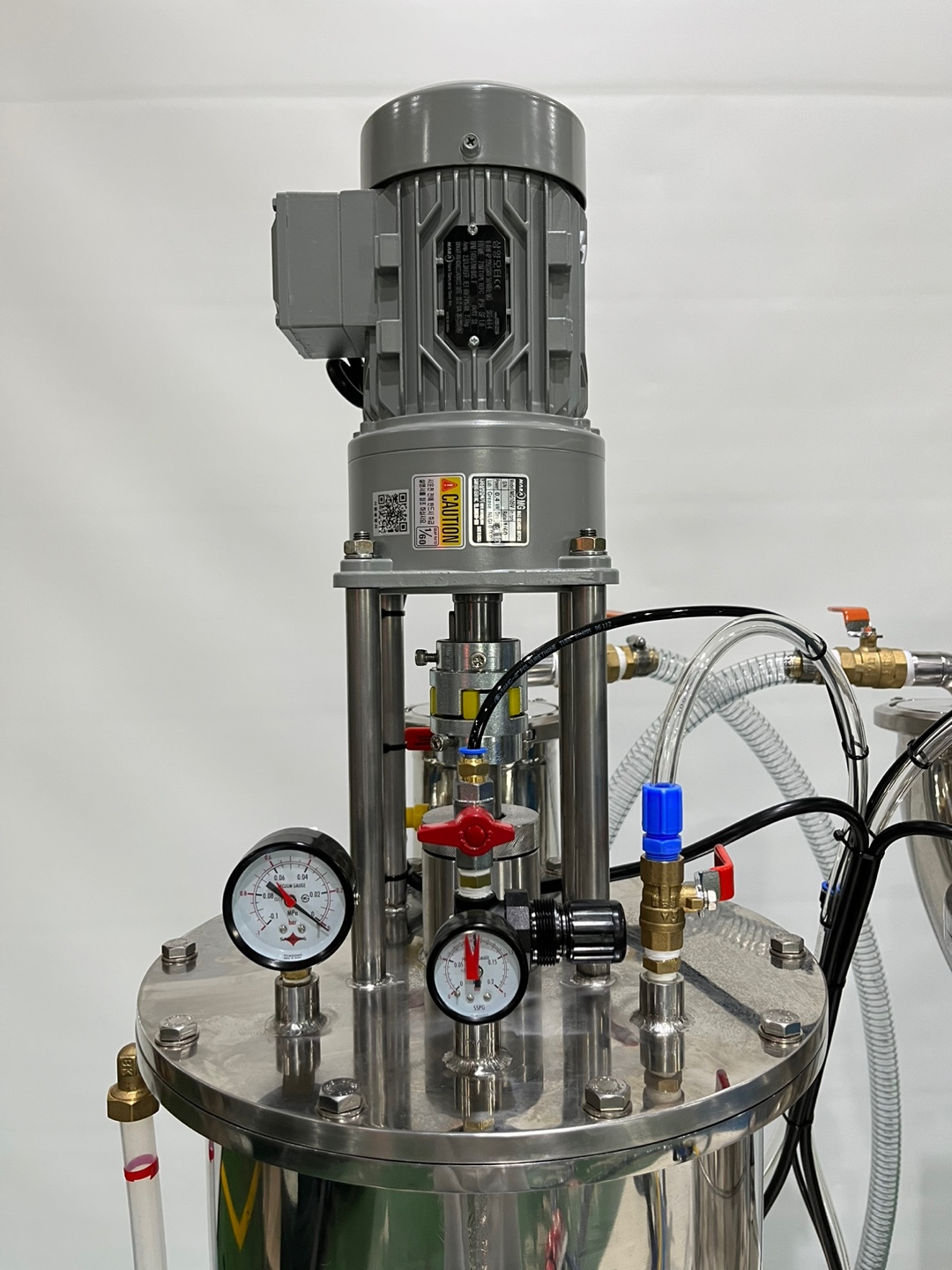

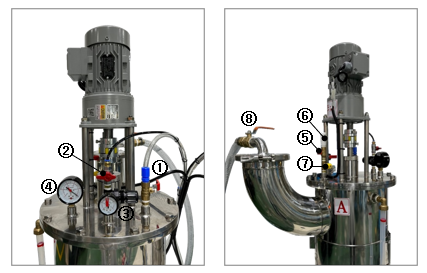

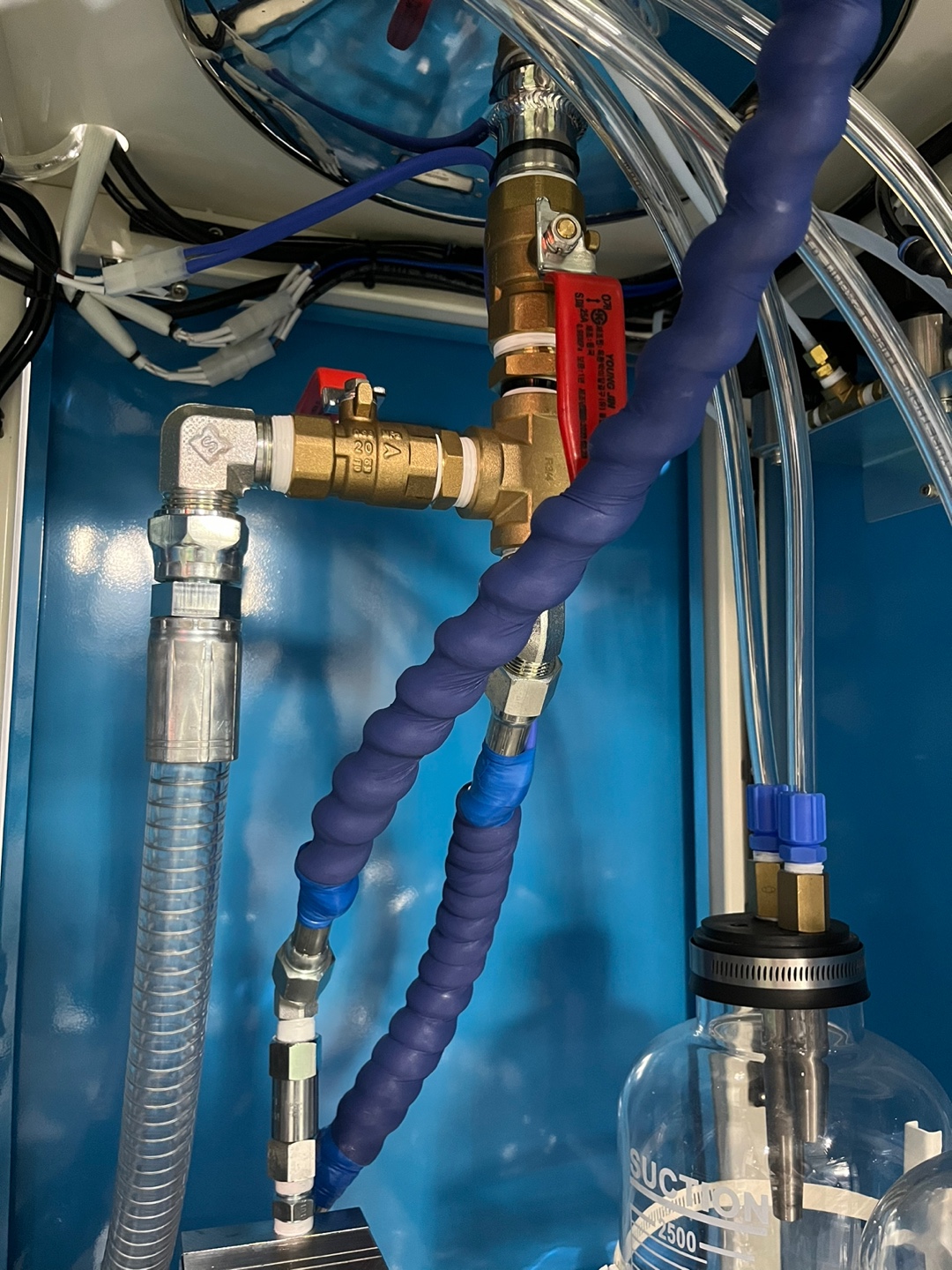

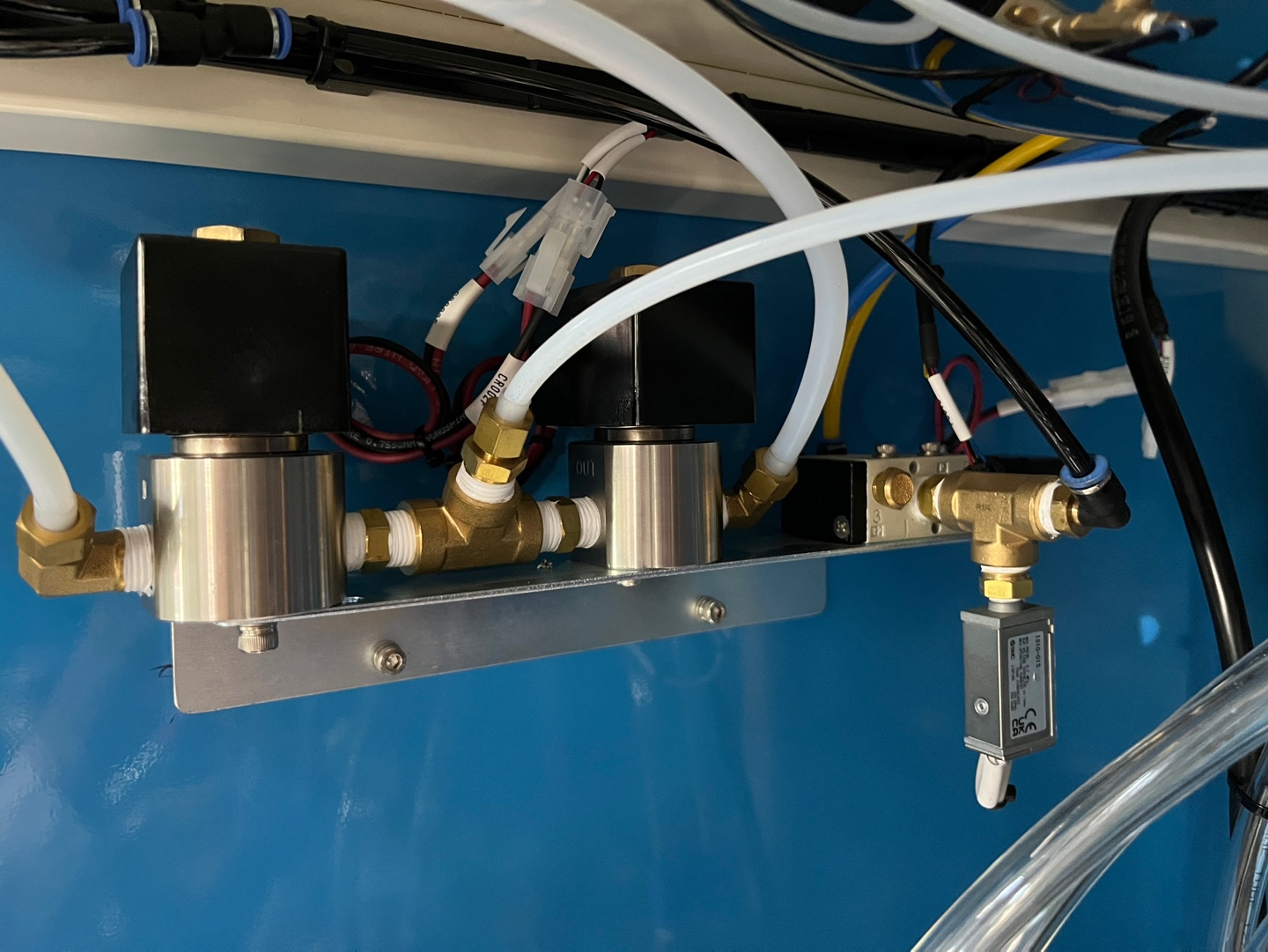

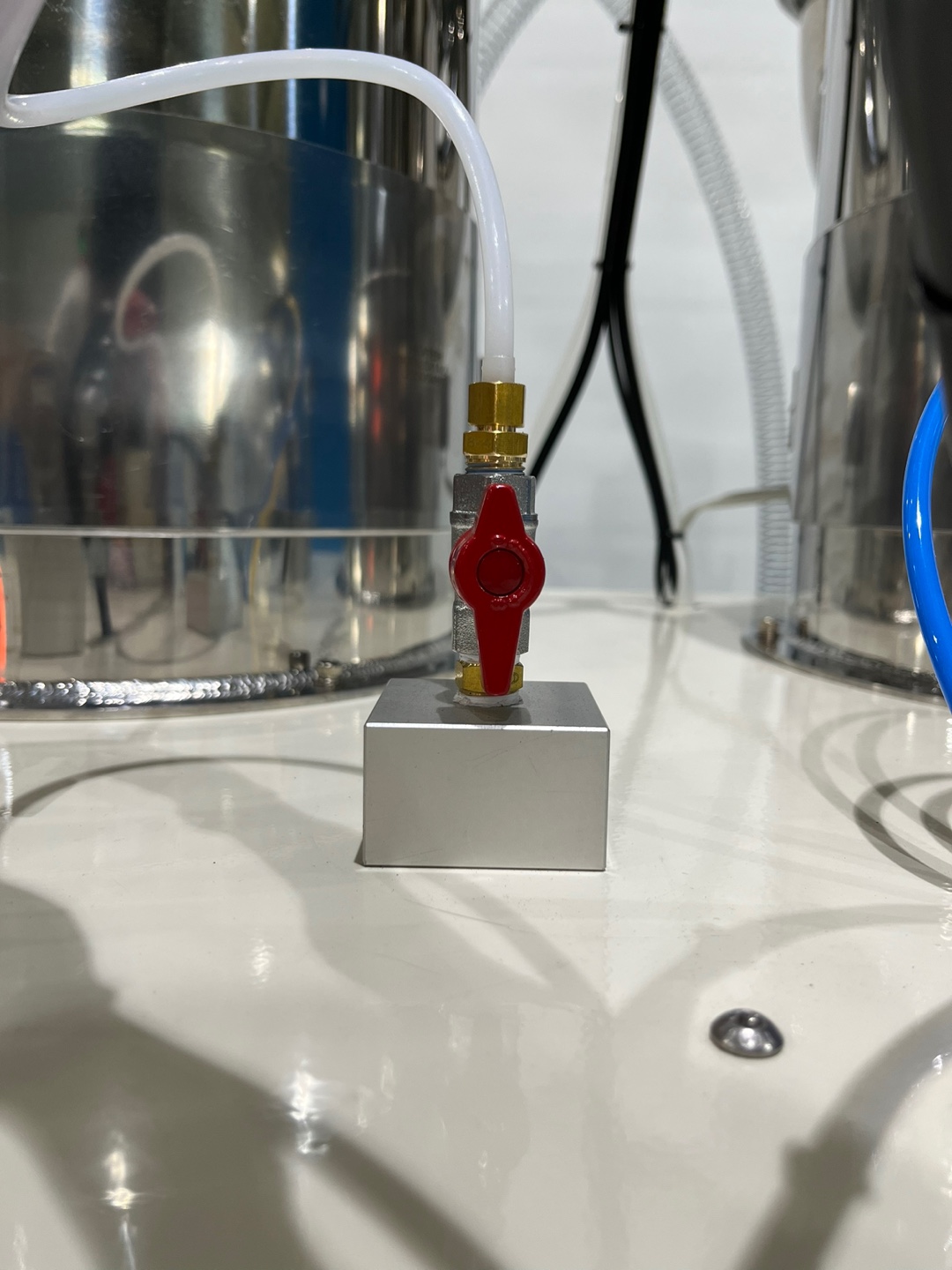

1. 충진 자동 On/Off 밸브
2. 탱크 압력 On/Off 밸브

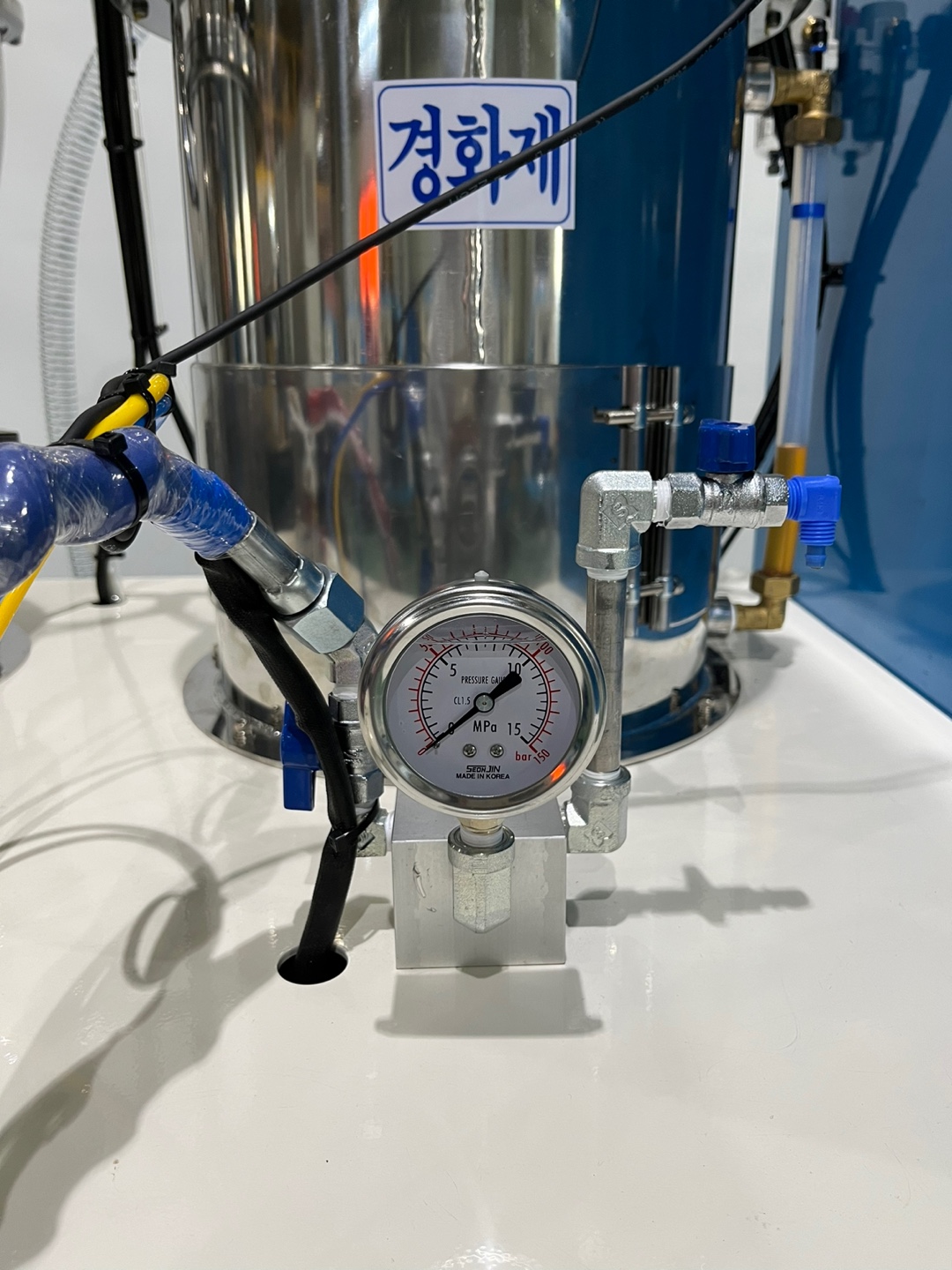

3. 압력게이지
4. 진공게이지
5. 에어 배기 밸브
6. 소음기
7. 안전변
8. 수동 호퍼 & 액상 충진 밸브

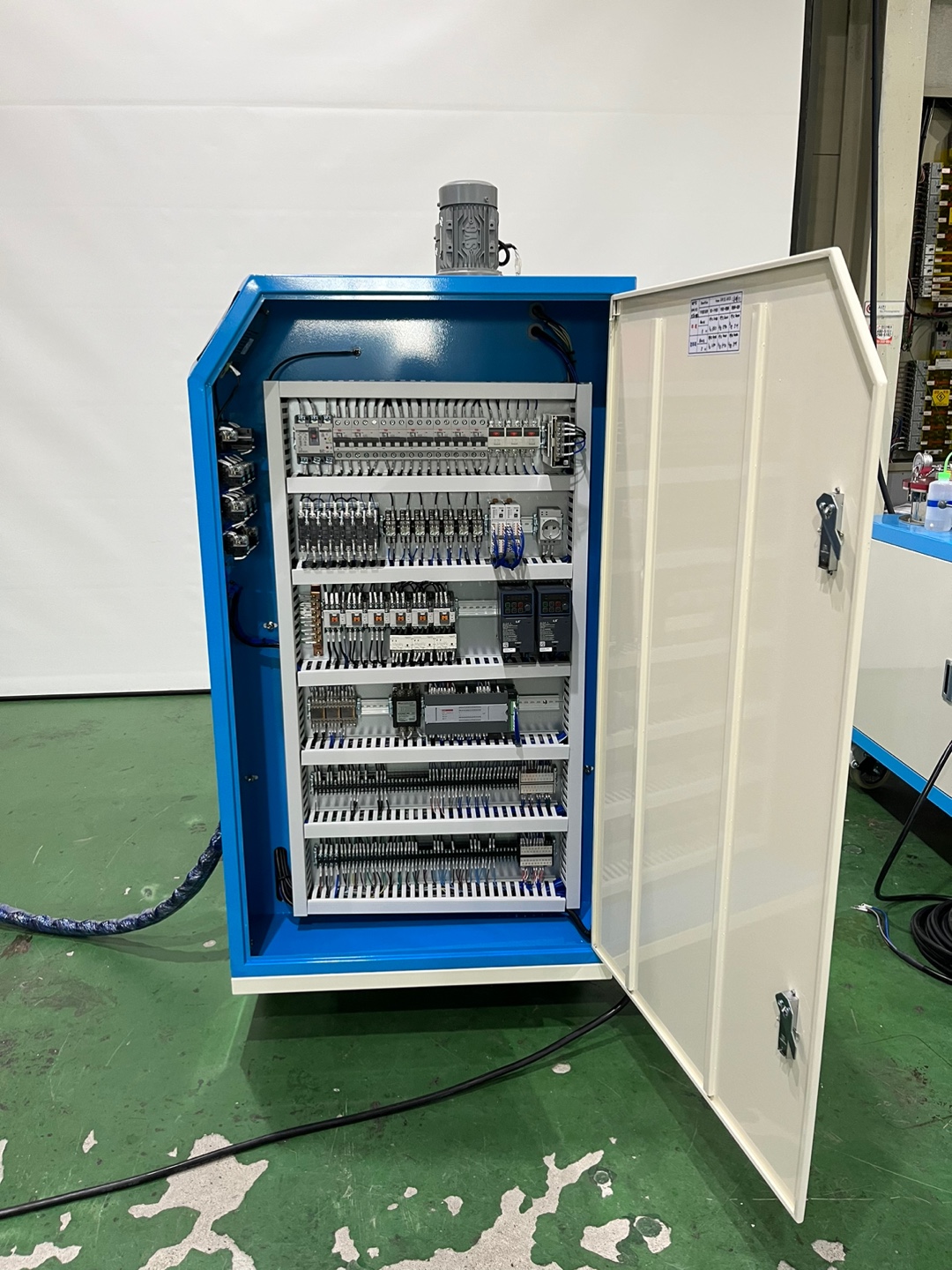

1. 제어
2. 전면 커버
3. 사각파이프
4. Caster

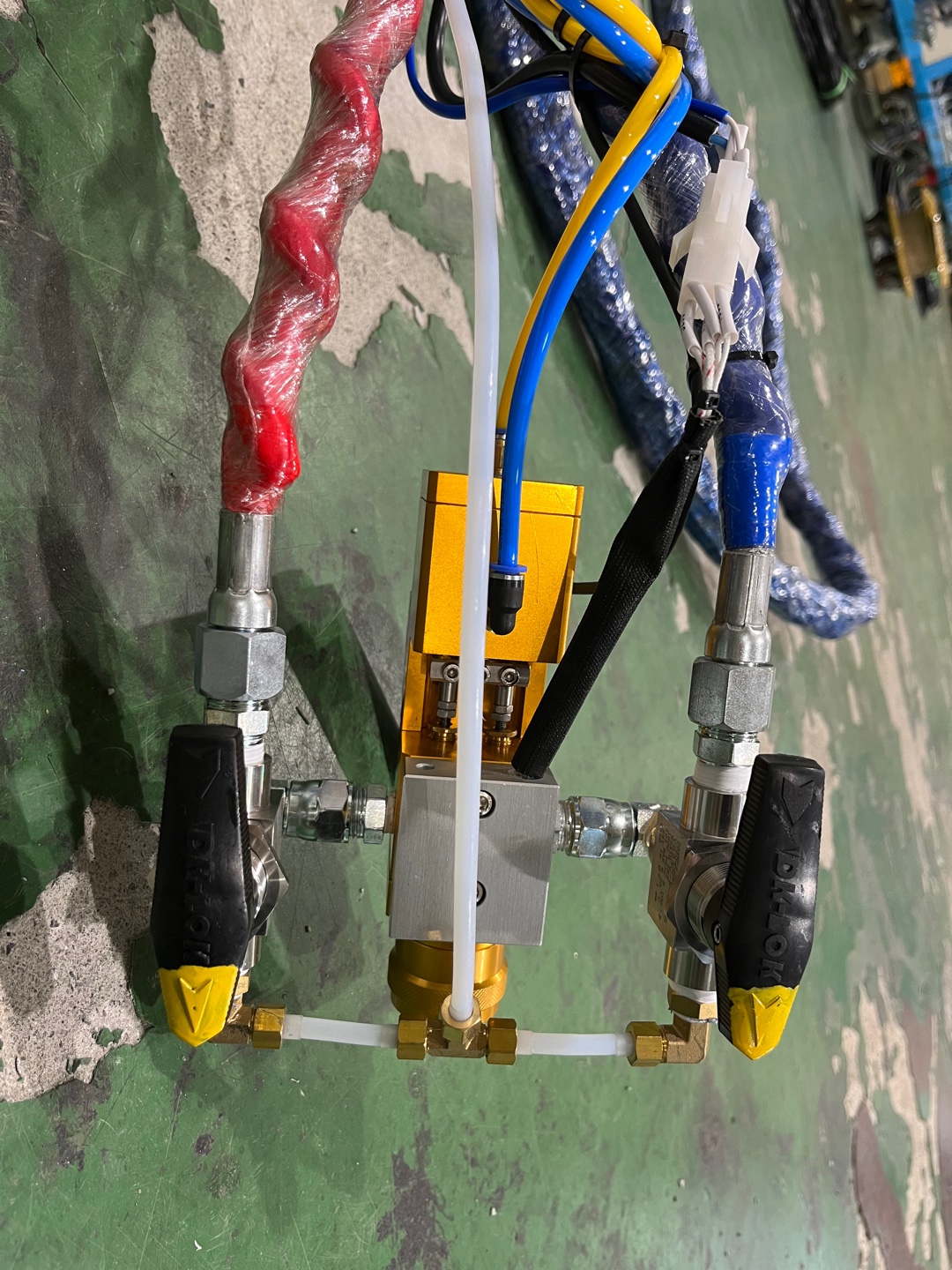

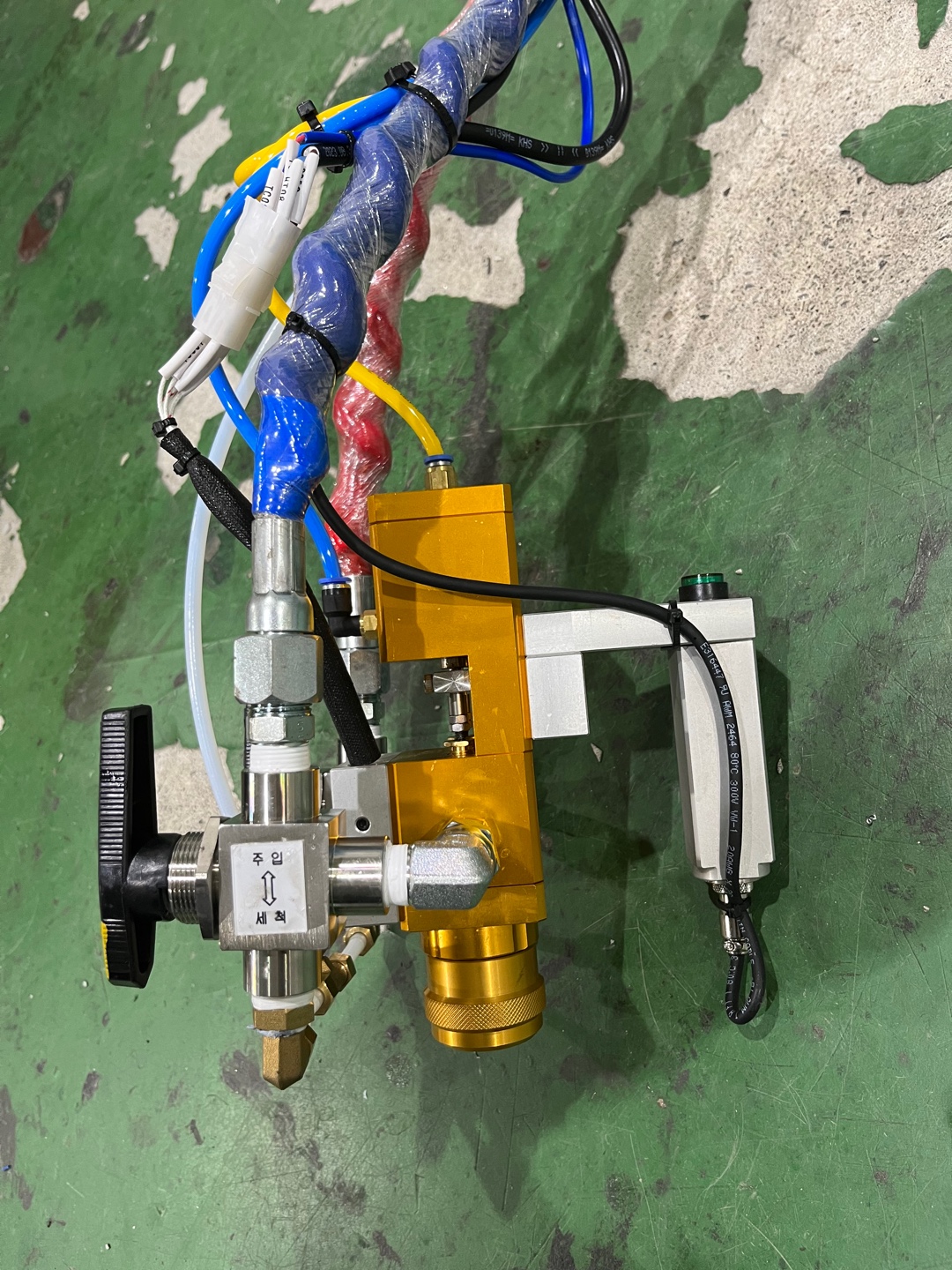

고점도도 걱정 없는 엘리먼트 타입 믹서 하우징
KD-302E는 엘라멘트 타입 믹서 하우징을 통해
저점도부터 고점도 소재까지 폭넓게 대응할 수 있는 구조
혼합 불량을 사전에 방지하게 위해 내경 표면의
정밀 가공과 유속 흐름을 고려한 내부 설계가
적용되어 믹싱 효율을 극대화합니다.
엘라멘트는 일체형 또는 분리형 중 선택 가능하며
분리형 타입은 세척과 유지보수가 간편해
관리 효율이 뛰어납니다.
• 기본 토출량: 10g/1회
• 최대 토출량: 60g까지 대응 가능

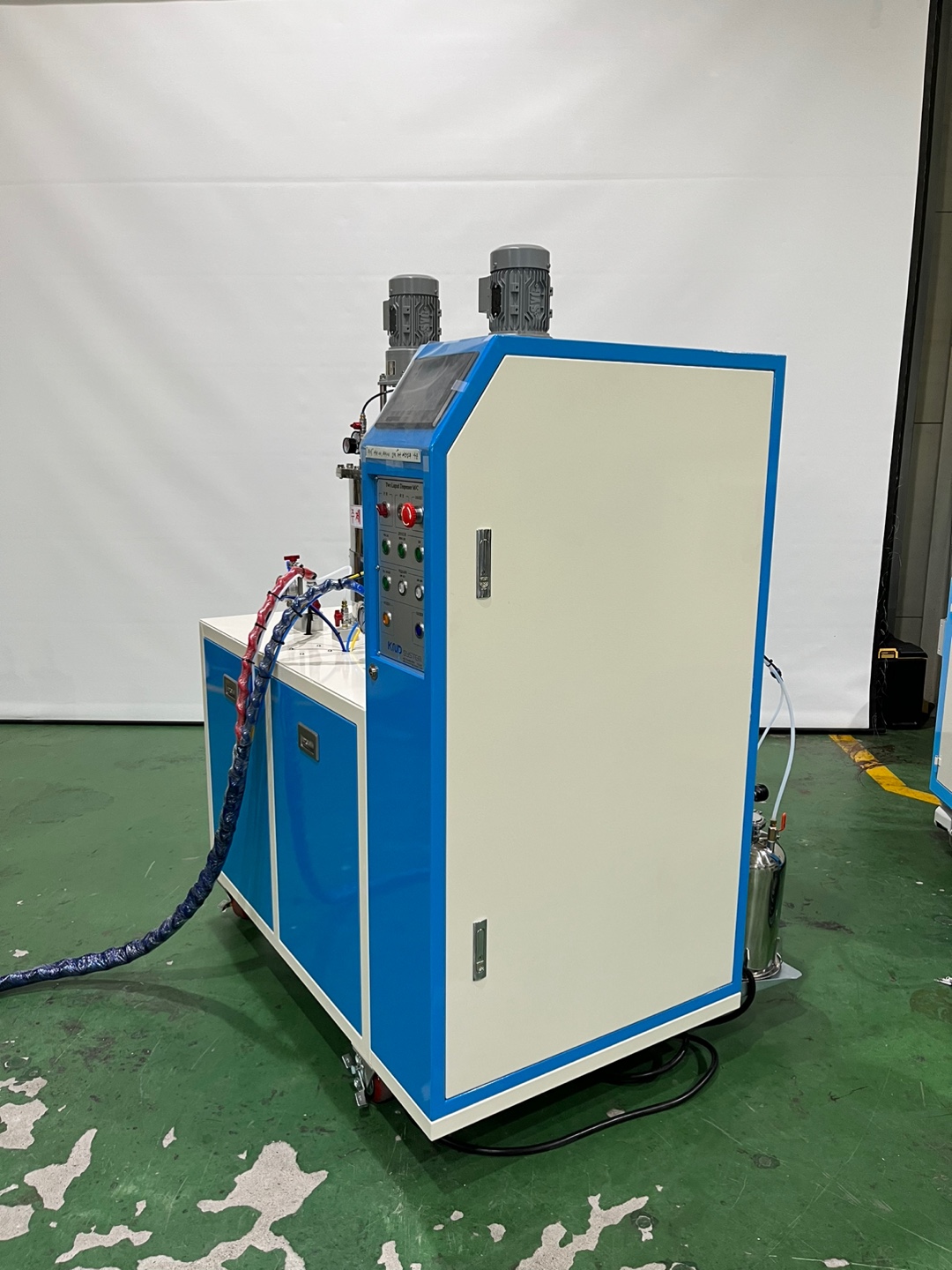

현장 작업자의 편의성을 최우선으로 고려한
구조로 설계되어 설치 및 조작이 간단합니다.
- 메인 프레임
• 견고한 40×40×2.3T 사각파이프
프레임을 기반으로 제작
• 이동형 캐스터가 장착되어 자유로운 위치 조정 가능
• 자동화 라인 통합에도 적합한 설계

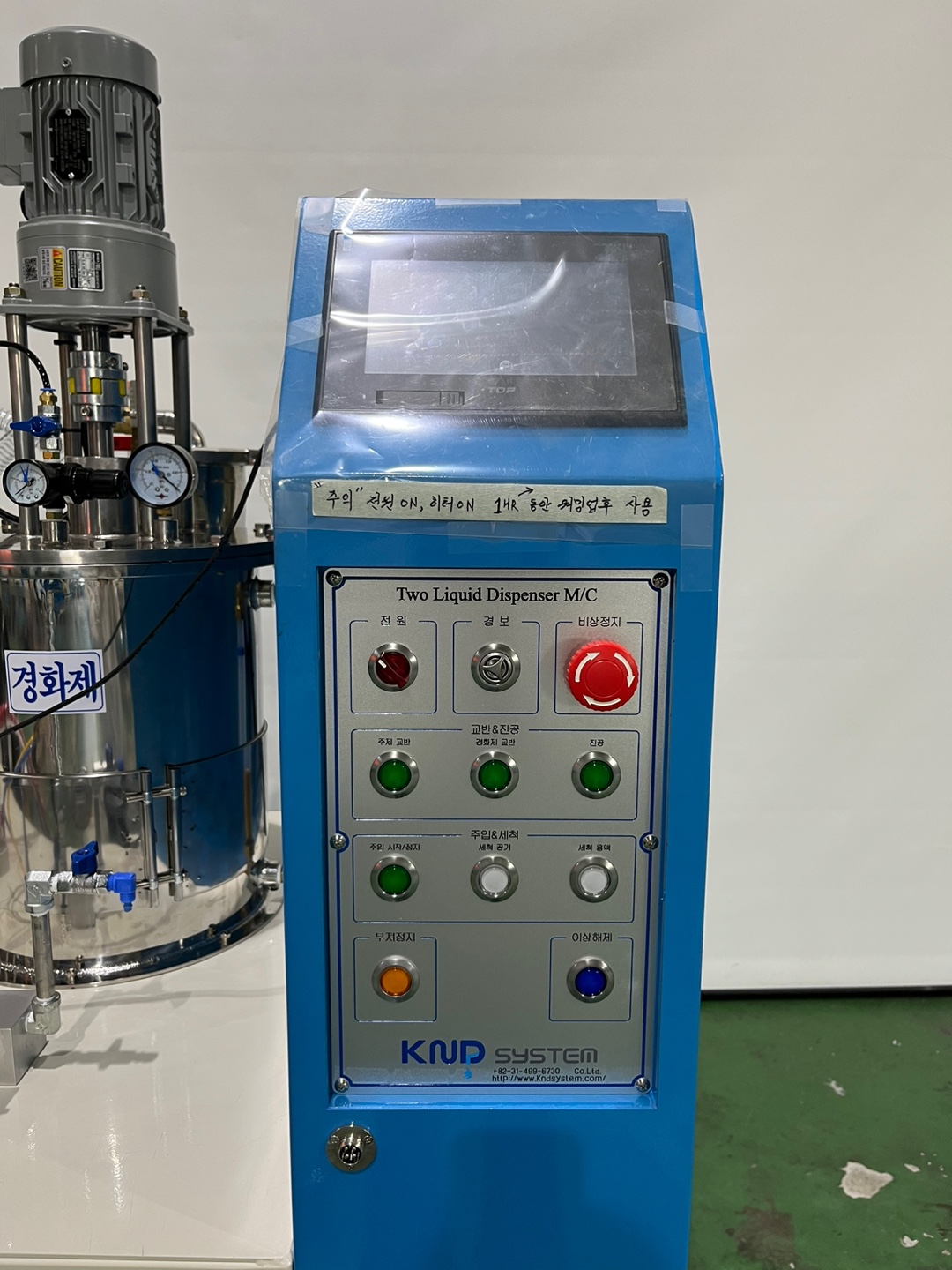

- 10인치 터치스크린 제어부
• 토출 시간, 압력, 속도 등을 실시간으로 조절 가능
• 에러 알람, 세척, 진공, 교반 등 다양한 기능을
직관적으로 조작할 수 있음
- 밸브 자동 잠금 기능
• 장비에 에어 공급이 차단될 경우
자동으로 밸브를 잠궈 누수 방지
유지보수 & 세척 시스템
정기적인 유지관리와 세척 작업을 간편하게
수향할 수 있도록 설계되었습니다.
장비의 상태를 실시간으로 모니터링하고,
이슈 발생 시 즉각 대응이 가능해
안정적인 운용이 가능합니다.
- 자동 진단 알람 기능
• 압력 이상이나 경화제 라인 막힘 등
주요 이상을 자동으로 감지하여
예기치 못한 공정 오류를 예방합니다.
- 세척 공기/세척 용제 분리 버튼
• 공기와 용제를 개별적으로 제어할 수 있어,
세척 효율을 높이고 불필요한 낭비를 줄일 수 있습니다.
- 주제 및 경화제 탱크/노즐 분리 용이
• 주요 부품의 분해 및 조립이 간단하여,
세척 및 유지보수 시간이 크게 단축됩니다.
저희 (주)케이엔디시스템 은
고객의 요구에 최적화된 맞춤형 설계와
철저한 사후 기술 지원을 약속드립니다.
20년 이상의 경험과 기술력을 바탕으로
정밀하고 안정적인 설비를 찾고 계신다면
(주)케이엔디시스템 으로 문의해주세요!
